SAE 100 R5

СТАНДАРТ	РАЗМЕР РУКАВА
СТАНДАРТ	РАЗМЕР РУКАВА		R.O.D.		O.D.		MAX W.P.		BURST PRESSURE		MIN.BEND RADIUS		WEIGHT		FITTING

	DN	inch	mm	inch	mm	inch	bar	psi	bar	psi	mm	inch	g/m	lb/ft
H050020050833	5	3/16"	-	-	13,2	0,52	210	3040	840	12180	75	2,95	220	0,15	MF+M00310-03
H050020060833	6	1/4"	-	-	14,8	0,58	210	3040	840	12180	85	3,35	258	0,17	MF+M00310-04
H050020080833	8	5/16"	-	-	17,1	0,67	157	2270	630	9130	100	3,94	310	0,21	MF+M00310-05
H050020100833	10	13/32"	-	-	19,4	0,76	140	2030	560	8120	115	4,53	360	0,24	MF+M00310-06
H050020120833	12	1/2"	-	-	23,3	0,92	122	1760	490	7100	140	5,51	485	0,31	MF+M00310-08
H050020160833	16	5/8"	-	-	27,3	1,07	105	1520	420	6090	165	6,50	650	0,44	MF+M00310-10
H050020220833	22	7/8"	-	-	31,2	1,23	56	810	224	3250	185	7,28	609	0,41	*
H050020280833	28	1.1/8"	-	-	38,0	1,50	43	625	175	2530	229	9,12	795	0,53	*
H050020350833	35	1,3/8"	-	-	44,3	1,74	35	500	140	2030	265	10,43	1020	0,68	*
H050020460833	46	1.13/16"	-	-	56,1	2,21	24	350	98	1420	335	13,19	1420	0,95	*

*необходимо проконсультироваться с техническим отделом

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Гидравлические системы среднего давления, универсальное оборудование
ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ:
-40°F / +212°F
-40°C / +100°C
МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА:
(кратковременная работа) 257°F 121°C
РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ:
Минеральные, растительные и сурепные масла, масла на основе гликоля и полигликоля, синтетические масла на основе сложного эфира, водоэмульсионные масла, вода, дизельное топливо (не более 200°F 93°C)

ФИТИНГ: MF2000® — MULTIFIT

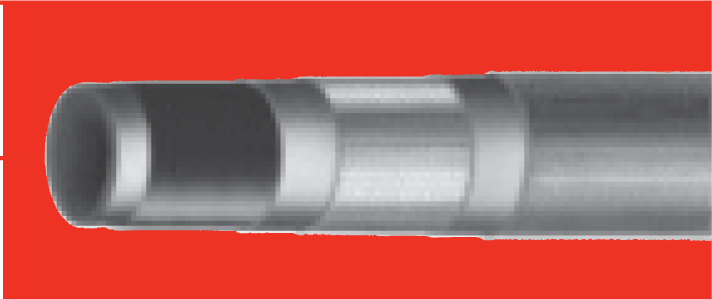

ТРУБКА: Синтетическая маслостойкая резина
УСИЛЕНИЕ: 1 высокопрочная стальная оплетка
НАРУЖНЫЙ СЛОЙ: 1 тканевая оплетка
СООТВЕТСТВИЕ НОРМАМ: SAE 100 R5
