Пример условного обозначения для заказа переходного тройника, исполнения 1 к трубопроводам по ГОСТ 13965-74 Dн=8 мм и Dн1=10мм из алюминиевого сплава:

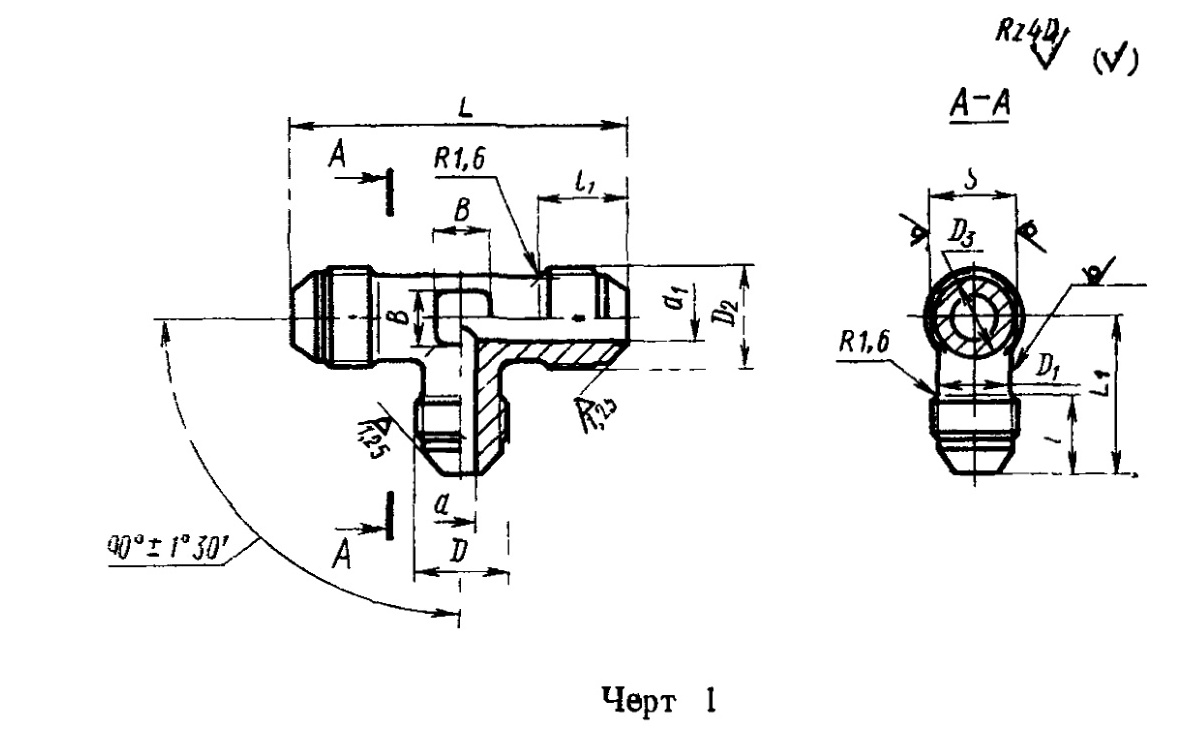

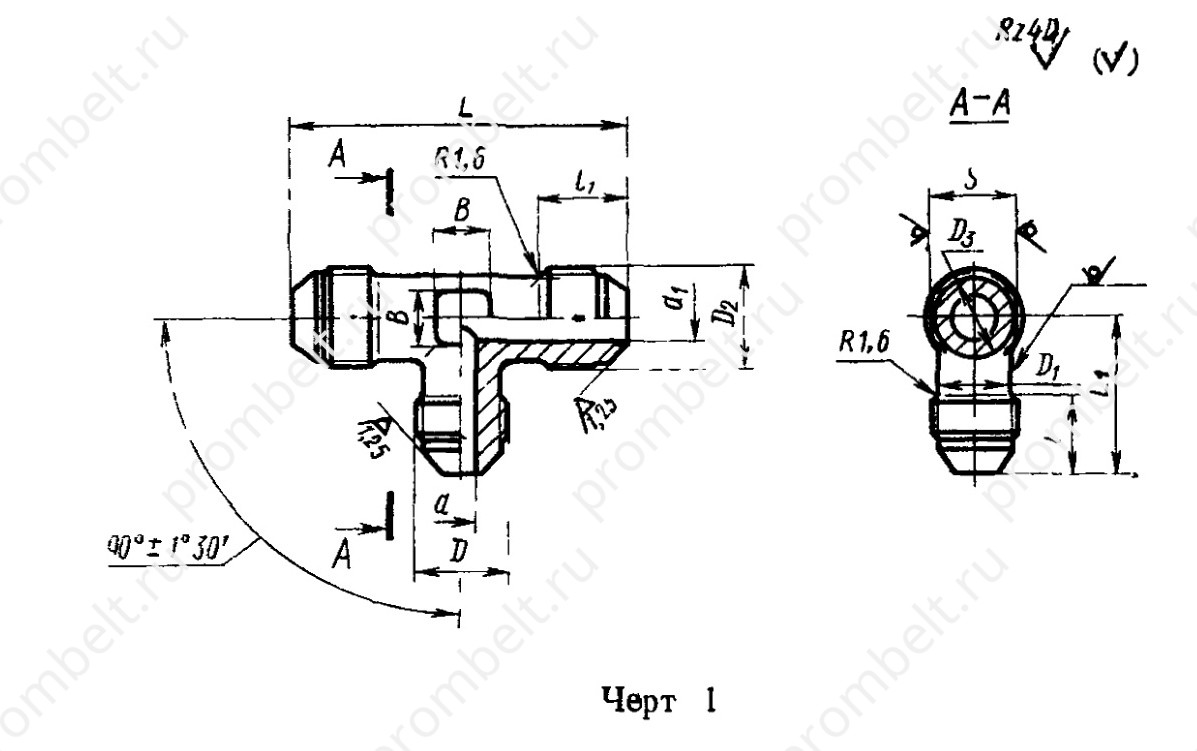

Чертеж 1

  • Тройник переходной 1-8-10-31А ГОСТ 13965-74

То же, из стали марки 45:

  • Тройник переходной 1-8-10-22А ГОСТ 13965-74

То же, из стали марки 12X18H9T:

  • Тройник переходной 1-8-10-13А ГОСТ 13965-74

То же, из стали марки 13Х11Н2В2МФ:

  • Тройник переходной 1-8-10-11А ГОСТ 13965-74

То же, из бронзы:

  • Тройник переходной 1-8-10-41А ГОСТ 13965-74

То же, для изделий общего применения:

  • Тройник переходной 1-8-10-31 ГОСТ 13965-74
  • Тройник переходной 1-8-10-22 ГОСТ 13965-74
  • Тройник переходной 1-8-10-13 ГОСТ 13965-74
  • Тройник переходной 1-8-10-11 ГОСТ 13965-74
  • Тройник переходной 1-8-10-41 ГОСТ 13965-74

(Измененная редакция, Иэм. № 1).

Пример условного обозначения для заказа переходного тройника исполнения 2 к трубопроводу по ГОСТ 13965-74 Dн=12мм из алюминиевого сплава:

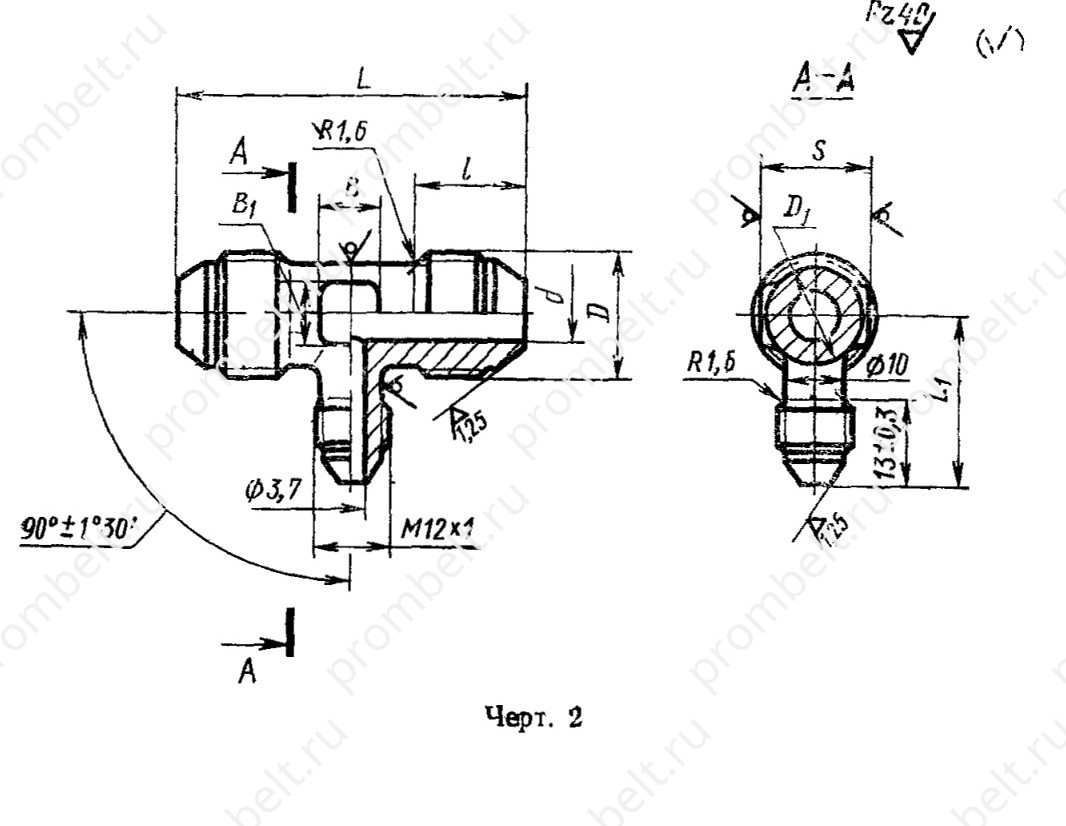

Чертеж 2

  • Тройник переходной 2-12-31А ГОСТ 13965-74

То же, из стали марки 45:

  • Тройник переходной 2-12-22А ГОСТ 13965-74

То же. из стали марки 12X18H9T:

  • Тройник переходной 2-12-13А ГОСТ 13965-74

То же, из стали марки 13X11Н2В2МФ:

  • Тройник переходной 2-12-11А ГОСТ 13965-74

То же, из бронзы:

  • Тройник переходной 2-12-41А ГОСТ 13965-74

То же, для изделий общего применения:

  • Тройник переходной 2-12-31 ГОСТ 13965-74
  • Тройник переходной 2-12-22 ГОСТ 13965-74
  • Тройник переходной 2-12-13 ГОСТ 13965-74
  • Тройник переходной 2-12-11 ГОСТ 13965-74
  • Тройник переходной 2-12-41 ГОСТ 13965-74

Конструкция и размеры переходных тройников исполнения 3 должны соответствовать указанным на черт. 3 и э табл. 3.

Пример условного обозначения для заказа переходного тройника исполнения 3 к трубопроводам по ГОСТ 13965-74 Dн=12мм Dн1=8мм и Dн2=16мм из алюминиевого сплава:
Чертеж 3

  • Тройник переходной 3-12-8-16-31А ГОСТ 13965-74

То же, из стали мартен 45:

  • Тройник переходной 3-12-8-16-22А ГОСТ 13965-74

То же, из стали маржи I2X18H9T:

  • Тройник переходной 3-12-8-16-13А ГОСТ 13965-74

То же, из стали марки 13X11Н2В2МФ:

  • Тройник переходной 3-12-8-16-11А ГОСТ 13965-74

То же, из бронзы:

  • Тройник переходной 3-12-8-16-41А ГОСТ 13965-74

То же, для изделий общего применения:

  • Тройник переходной 3-12-8-16-31 ГОСТ 13965-74
  • Тройник переходной 3-12-8-16-22 ГОСТ 13965-74
  • Тройник переходной 3-12-8-16-13 ГОСТ 13965-74
  • Тройник переходной 3-12-8-16-11 ГОСТ 13965-74
  • Тройник переходной 3-12-8-16-41 ГОСТ 13965-74

Конструкция и размеры переходных тройников исполнения 4 должны соответствовать указанным на черт. 4 и в табл. 4.

Пример условного обозначения для заказа переходного тройника исполнения 4 к трубопроводам по ГОСТ 13965-74 Dн=12мм Dн1=16мм из алюминиевого сплава:

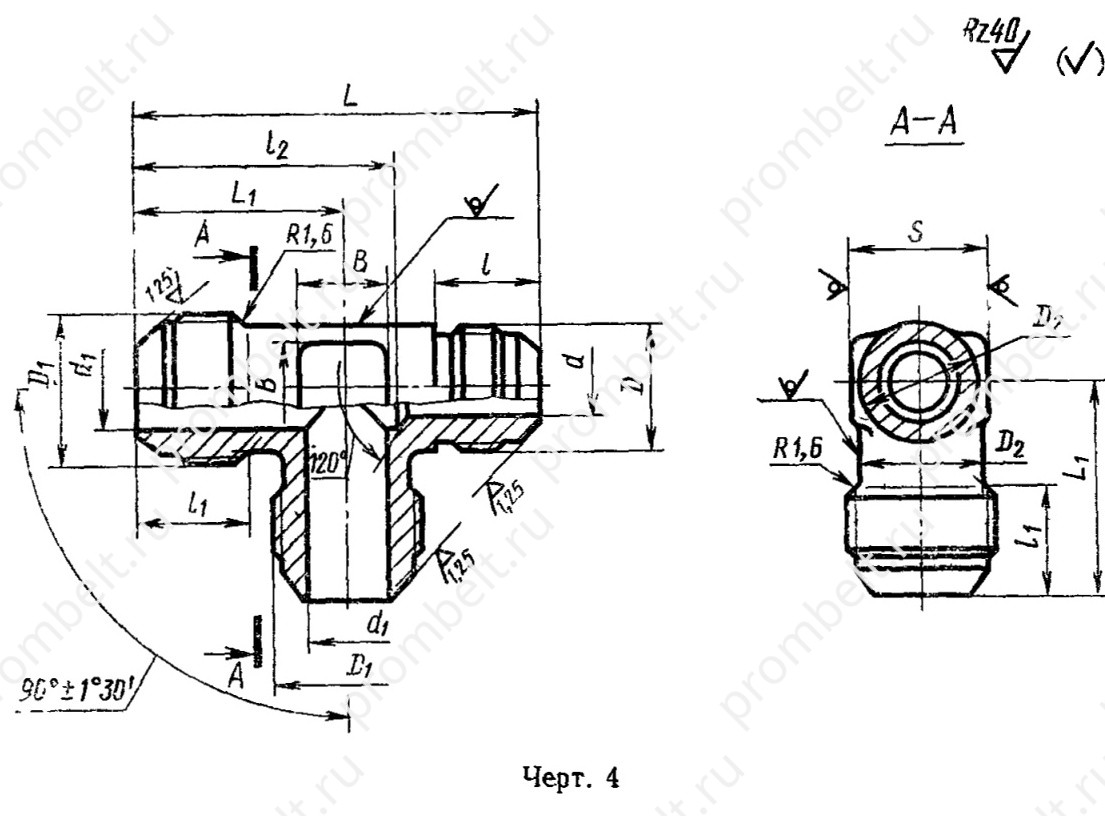

Чертеж 4

  • Тройник переходной 4-12-16-31А ГОСТ 13965-74

То же, из стали марки 45:

  • Тройник переходной 4-12-16-22А ГОСТ 13965-74

То же, из стали марки 12Х18Н9Т:

  • Тройник переходной 4-12-16-13А ГОСТ 13965-74

То же, из стали марки 13Х11Н2В2МФ:

  • Тройник переходной 4-12-16-11А ГОСТ 13965-74

То же, из бронзы:

  • Тройник переходной 4-12-16-41А ГОСТ 13965-74

То же, для изделий общего применения:

  • Тройник переходной 4-12-16-31 ГОСТ 13965-74
  • Тройник переходной 4-12-16-22 ГОСТ 13965-74
  • Тройник переходной 4-12-16-13 ГОСТ 13965-74
  • Тройник переходной 4-12-16-11 ГОСТ 13965-74
  • Тройник переходной 4-12-16-41 ГОСТ 13965-74

Конструкция и размеры переходных тройников исполнения 5 должны соответствовать указанным на черт. 5 и в табл. 5.

Пример условного обозначения для заказа переходного тройника исполнения 5 к трубопроводам по ГОСТ 13965-74 Dн=16мм Dн1=12мм из алюминиевого сплава:

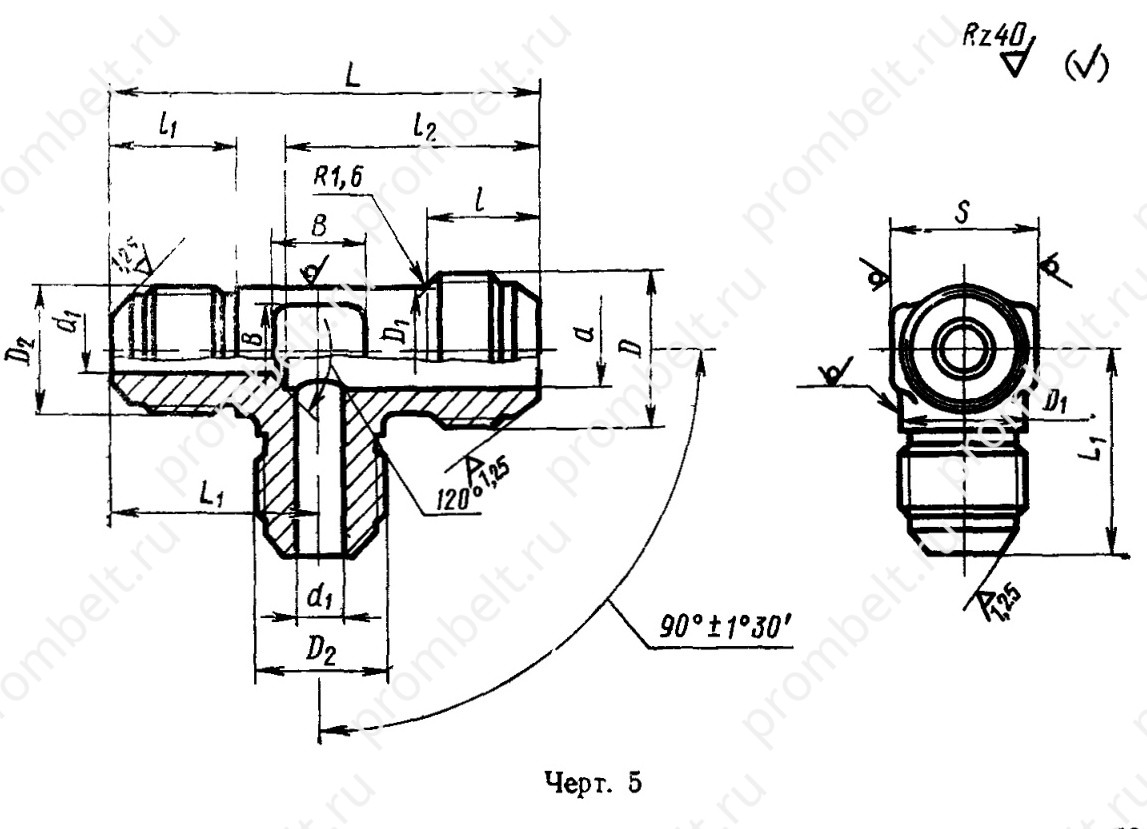

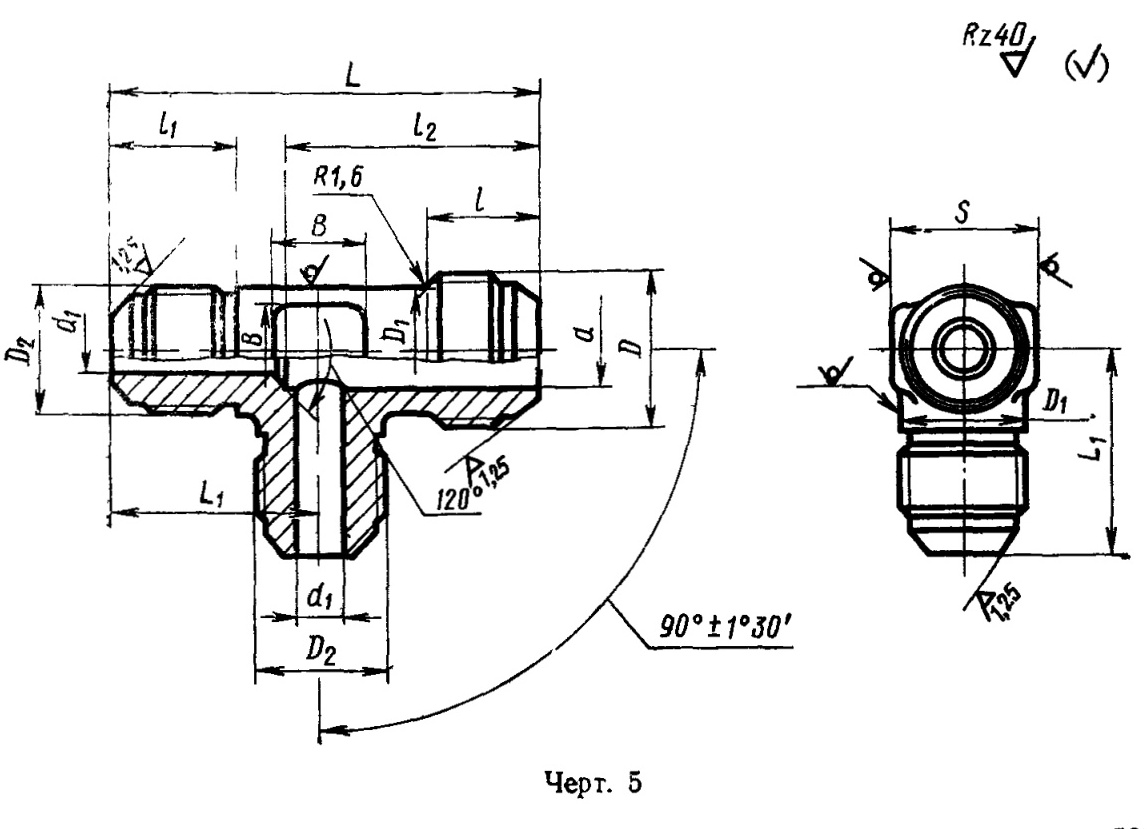

Чертеж 5

  • Тройник переходной 5-16-12-31А ГОСТ 13965-74

То же, из стали марки 45:

  • Тройник переходной 5-16-12-22А ГОСТ 13965-74

То же, из стали марки 12Х18Н9Т:

  • Тройник переходной 5-16-12-1ЗА ГОСТ 13965-74

То же, из стали марки 13X11Н2В2МФ:

  • Тройник переходной 5-16-12-11А ГОСТ 13965-74

То же, из бронзы:

  • Тройник переходной 5-16-12-41А ГОСТ 13965-74

То же, для изделий общего применения:

  • Тройник переходной 5-16-12-31 ГОСТ 13965-74
  • Тройник переходной 5-16-12-22 ГОСТ 13965-74
  • Тройник переходной 5-16-12-13 ГОСТ 13965-74
  • Тройник переходной 5-16—12-11 ГОСТ 13965-74
  • Тройник переходной 5-16-12-41 ГОСТ 13965-74

Резьбовая часть тройников — по ГОСТ 13955-74.
Маркировать и клеймить — по ГОСТ 13977-74.
Технические Условия — по ГОСТ 13977-74.
