ГОСТ 13974-74 Заглушки гнезд под ввертную арматуру для соединений трубопроводов по наружному конусу.


ГОСТ 13974-74 Заглушки гнезд под ввертную арматуру для соединений трубопроводов по наружному конусу. Конструкция и размеры ГОСТ 13974-74 Заглушки гнезд под ввертную арматуру для соединений трубопроводов по наружному конусу. Конструкция и размеры-213974-74-113974-74-2

Пример условного обозначения для заказа заглушки гнезд исполнения 1 с резьбой по ГОСТ 13974-74 Dн=К1/2» из алюминиевого сплава:

  • Заглушка 1-К 1/2-31А ГОСТ 13974-74

То же, из стали марки 45:

  • Заглушка 1-К1/2-22А ГОСТ 13974-74

То же, из стали марки 13Х11Н2В2МФ:

  • Заглушка 1-К 1/2-11А ГОСТ 13974-74

То же, для изделий общего применения:

  • Заглушки 1-К 1/2-31 ГОСТ 13974-74
  • Заглушка 1-К 1/2-22 ГОСТ 13974-74
  • Заглушка 1-К 1/2-11 ГОСТ 13974-74

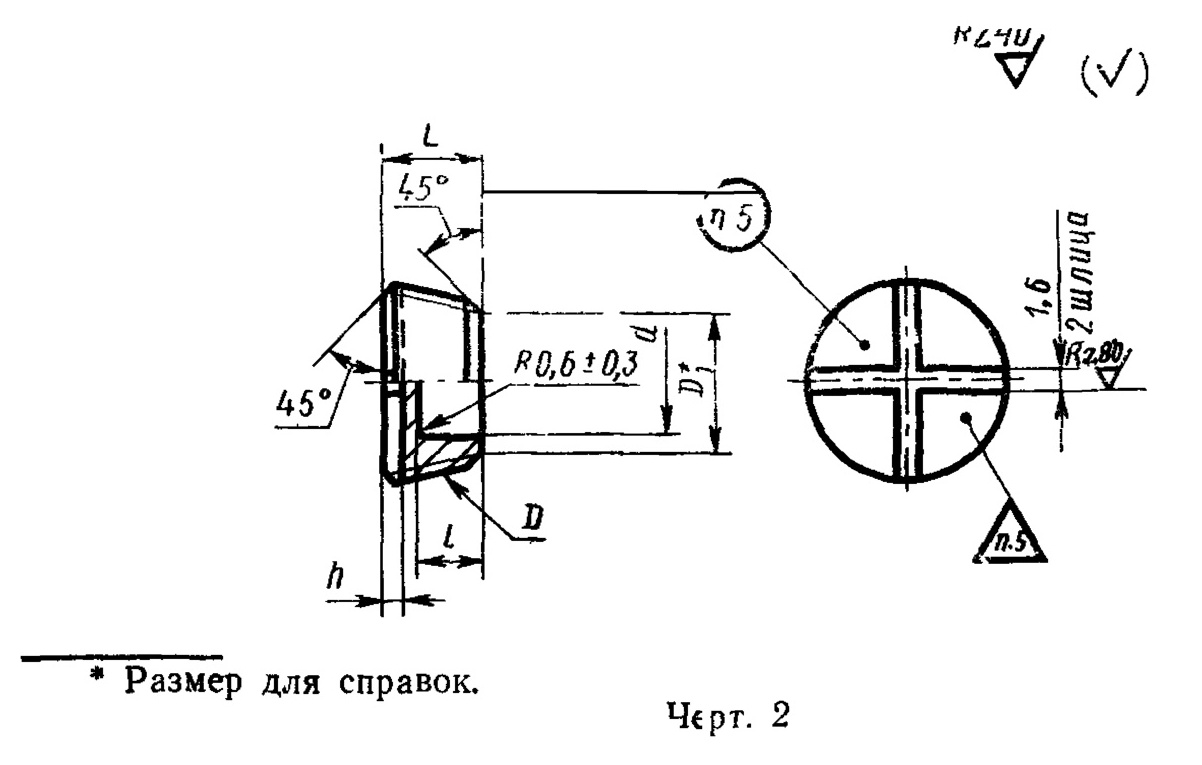

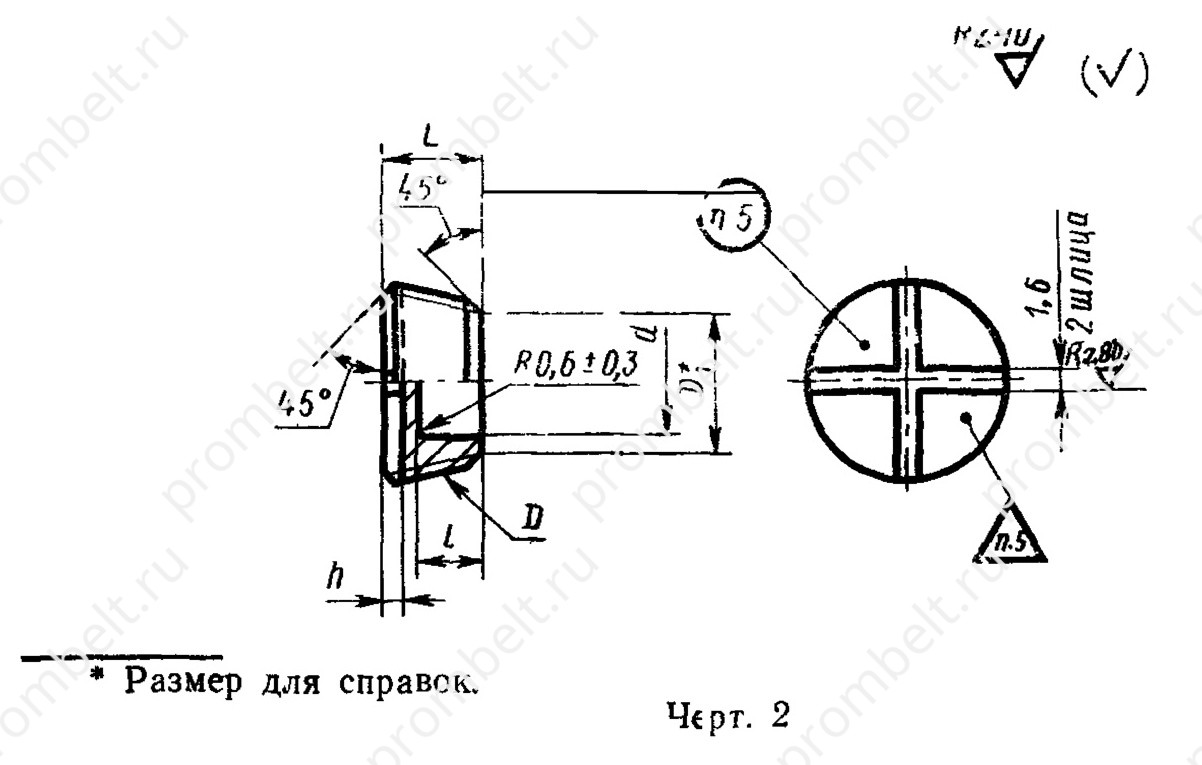

Конструкция и размеры заглушек гнезд исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2

Пример условного обозначения для заказа заглушки гнезд исполнения 2 с резьбой по ГОСТ 13974-74 Dн=К1/2» из алюминиевого сплава:

  • Заглушка 2-К 1/2-31А ГОСТ 13974-74

То же, из стали марки 45:

  • Заглушка 2-К1/2-22А ГОСТ 13974-74

То же, из стали марки 13Х11Н2В2МФ:

  • Заглушка 2-К 1/2-11А ГОСТ 13974-74

То же, для изделий общего применения:

  • Заглушка 2-К 1/2-31 ГОСТ 13974-74
  • Заглушка 2-К 1/2-22 ГОСТ 13974-74
  • Заглушка 2-К1/2- ll ГОСТ 13974-74

(Измененная редакция, Изм. №1).
Фаски снимать на глубину резьбы.
Маркировать и клеймить — по ГОСТ 13977-74.
Малогабаритные заглушки маркировать и клеймить на бирки всей партии.
Технические условия — по ГОСТ 13977-74.
