ГОСТ 13976-74 Крышки для соединений трубопроводов по наружному конусу.

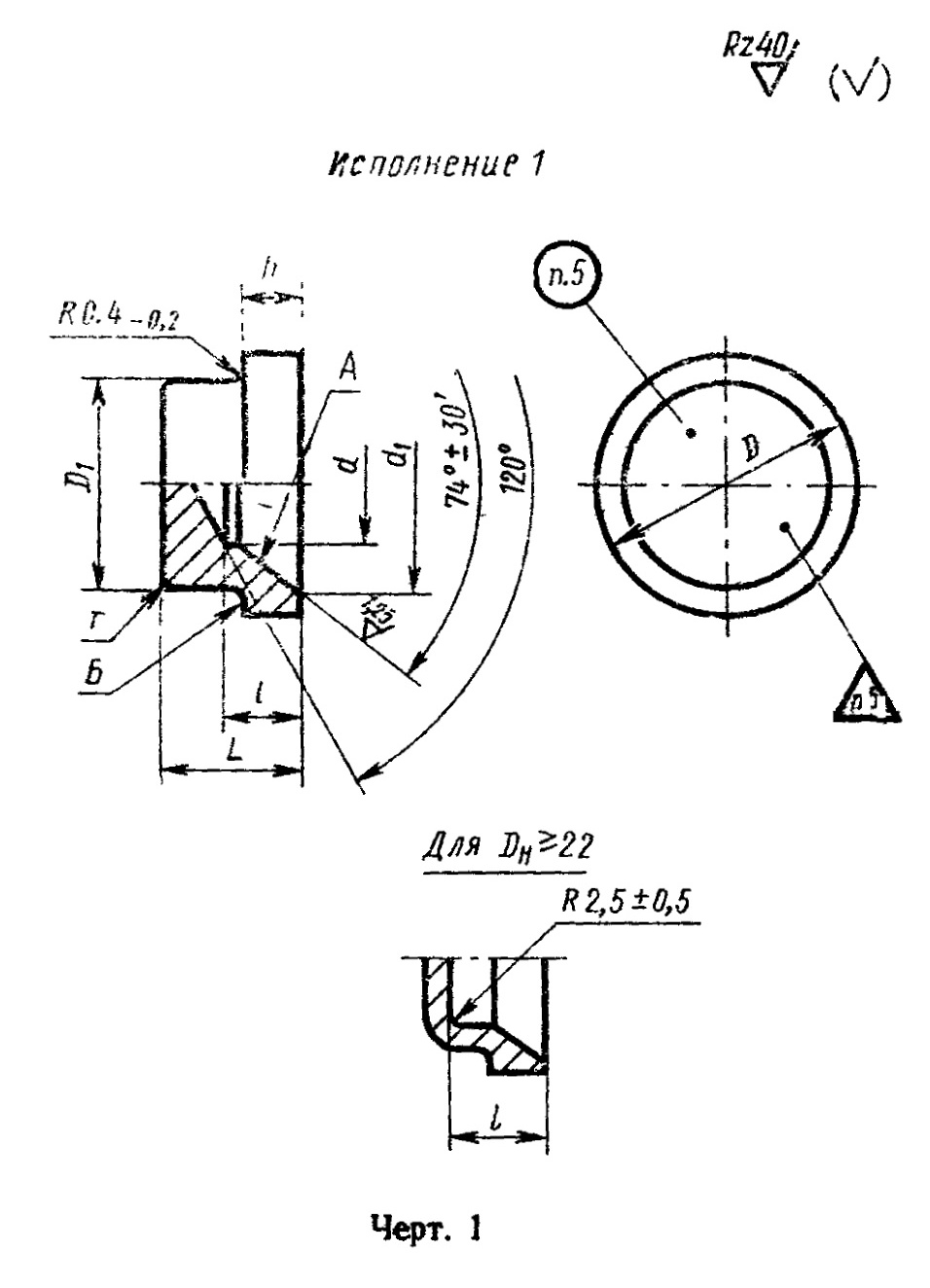

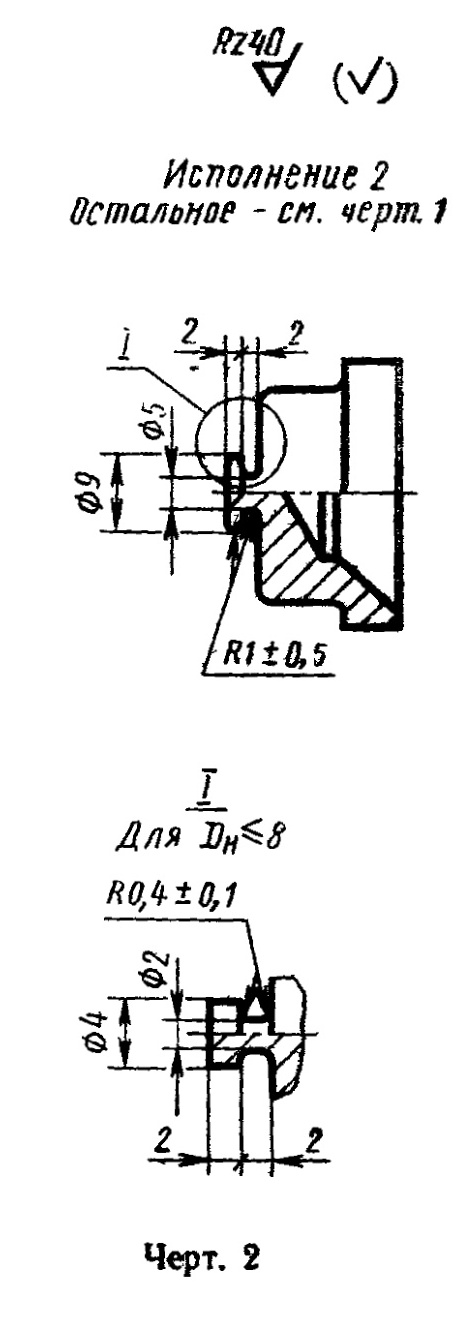

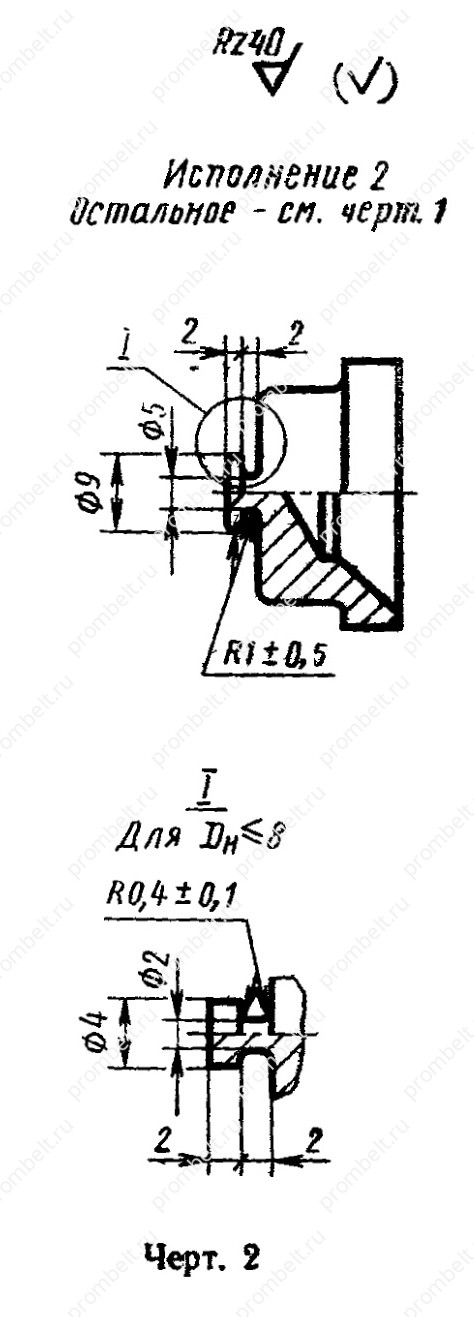

ГОСТ 13976-74 Крышки для соединений трубопроводов по наружному конусу. Конструкция и размеры13976-74-1

Пример условного обозначения для заказа крышки исполнения 1 к трубопроводу по ГОСТ 13976-74 Dн=12» из алюминиевого сплава:

  • Крышка 1-12-31А ГОСТ 18976-74

То же, из стали марки 12Х18Н9Т:

  • Крышка 1-I2-13A ГОСТ 13976-74

То же, из стали марки 45:

  • Крышка 1-12-22А ГОСТ 13976-74

То же, из стали 13X11Н2В2МФ:

  • Крышка 1-12-11А ГОСТ 13976-74

То же, для изделий общего применения:

  • Крышка 1-12-31 ГОСТ 13976-74 .
  • Крышка 1-12-13 ГОСТ 13976-74
  • Крышка 1-12-22 ГОСТ 13976-74
  • Крышка 1-12-11 ГОСТ 13976-74

Радиус г допускается заменять фаской 1 ±0,5X45®.
(Измененная редакция, Изм. № 1).
Допуск торцового биения поверхности А относительно поверхности Б -0,05 мм.
(Измененная редакция, Изм. № 2).
Маркировать и клеймить — по ГОСТ 13977-74.
Технические условия — по ГОСТ 13977-74.
