ГОСТ 20194-74 Проходники ввертные под металлическое уплотнение для соединений трубопроводов по наружному конусу.

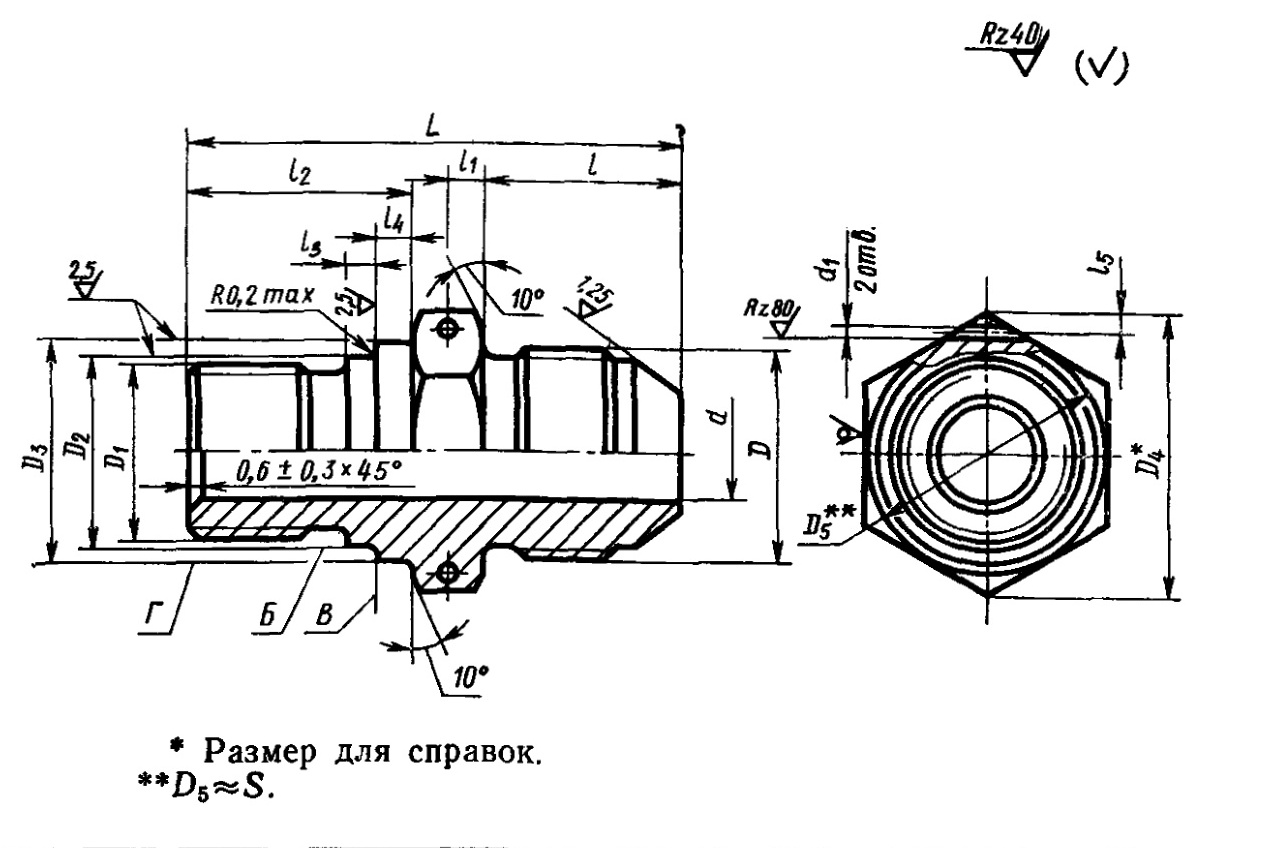

ГОСТ 20194-74 Проходники ввертные под металлическое уплотнение для соединений трубопроводов по наружному конусу. Конструкция и размеры 20194-74-1 20194-74-2

Пример условного обозначения для заказа ввертого проходника под металлическое уплотнение к трубопроводу по ГОСТ 20194-74 Dн= 12мм из алюминиевого сплава :

  • Проходник ввертной 12-31А ГОСТ 20194-74

То же, из стали марки 45:

  • Проходник ввертной 12-22А ГОСТ 20194-74

То же, из стали марки 12Х18Н9Т:

  • Проходник ввертной 12-I3A ГОСТ 20194-74

То же, из стали марки 13Х11Н2В2МФ:

  • Проходник ввертной 12-11А ГОСТ 20194-74

То же, для изделий общего применения:

  • Проходник вверткой 12-31 ГОСТ 20194-74
  • Проходник ввертной 12-22 ГОСТ 20194-74
  • Проходник ввертной. 12-13 ГОСТ 20194-74
  • Проходник ввертной 12-11 ГОСТ 20194-74

(Измененная редакция, Изм. № l).
Резьбовая часть на длине l — по ГОСТ 13955-74.
Допуски радиального биения поверхностей Б и Г и торцового — поверхности В относительно оси резьбы D1 Б и Г — 0,07 мм, В -0,05 мм.
(Измененная редакция, Изм. № 2).
Маркировать и клеймить — по ГОСТ 13977-74.
Технические условия — по ГОСТ 13977-74.
