ГОСТ 20200-74 Тройники ввертные переходные под резиновое уплотнение для соединений трубопроводов по наружному конусу.

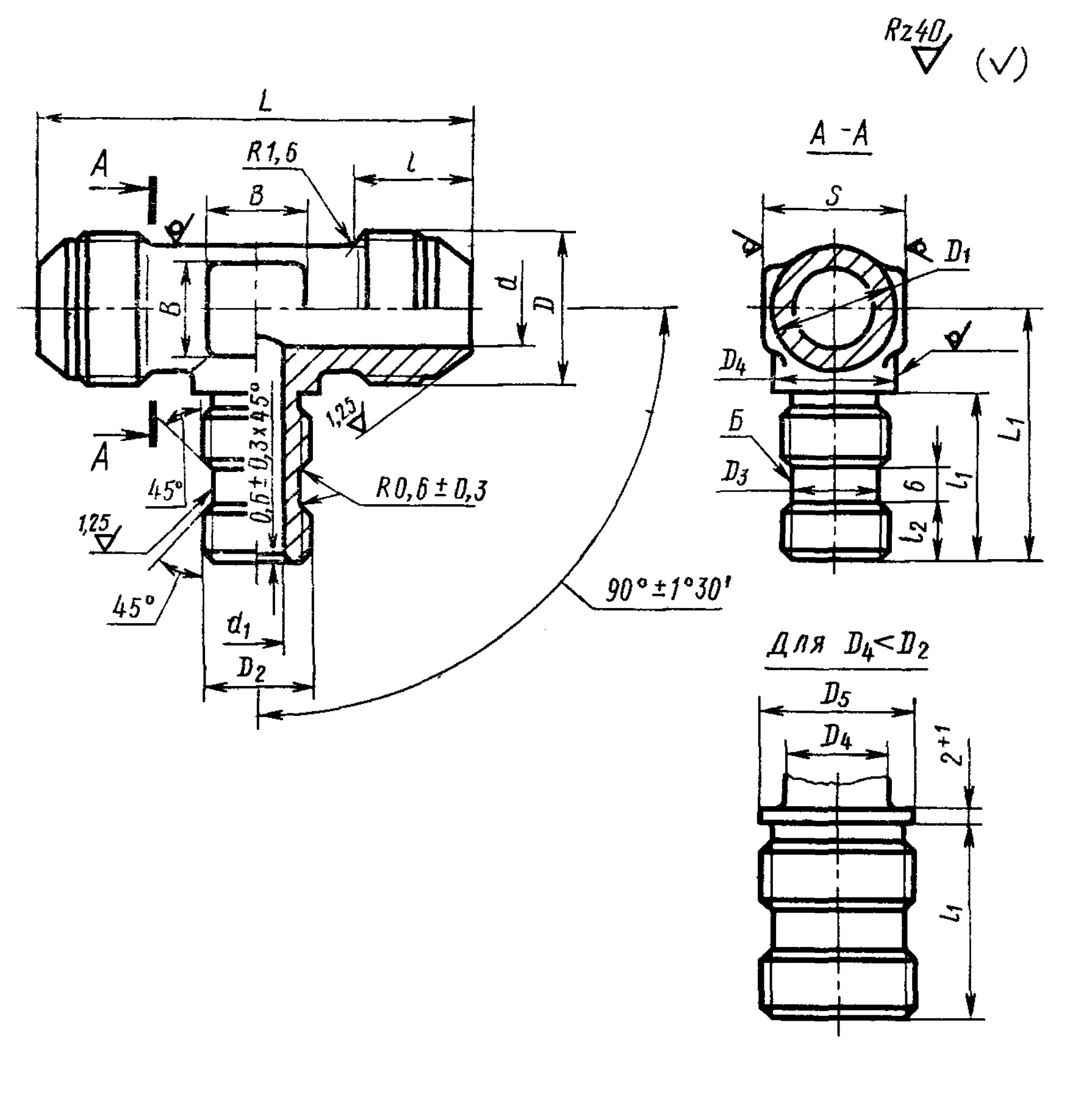

ГОСТ 20200-74 Тройники ввертные переходные под резиновое уплотнение для соединений трубопроводов по наружному конусу. Конструкция и размеры20200-74-120200-74-220200-74-320200-74-4

Пример условного обозначения для заказа ввертого тройника под резиновое уплотнение к трубопроводу по ГОСТ 20200-74 Dн= 16мм и с диаметром d1=9,5мм из алюминиевого сплава

  • Тройник ввертной 16-9,5-31А ГОСТ 20200-74

То же, из стали марки 45:

  • Тройник ввертной 16-9,5-22А ГОСТ 20200-74

То же, из стали марки 12Х18Н9Т:

  • Тройник ввертной 16-9,5-13А ГОСТ 20200-74

То же, из стали марки 13X11Н2В2МФ:

  • Тройник ввертной 16-9,5-11А ГОСТ 20200-74

То же, из бронзы:

  • Тройник ввертной 16-9,5-41А ГОСТ 20200-74

То же, для изделий общего применения:

  • Тройник ввертной 16-9,5-31 ГОСТ 20200-74
  • Тройник ввертной 16-9,5-22 ГОСТ 20200-74
  • Тройник ввертной 16-9,5-13 ГОСТ 20200-74
  • Тройник ввертной 16-9,5-11 ГОСТ 20200-74
  • Тройник ввертной 16-9,5-41 ГОСТ 20200-74

(Измененная редакция, Изм. № 1).
Резьбовая часть тройников па длине l — по ГОСТ 13955-74.
Допуск радиального биения поверхности Б относительно оси резьбы D2 — 0,08 мм.
(Измененная редакция, Изм. № 2).
Маркировать и клеймить — по ГОСТ 13977-74.
Технические условия — по ГОСТ 13977-74.
