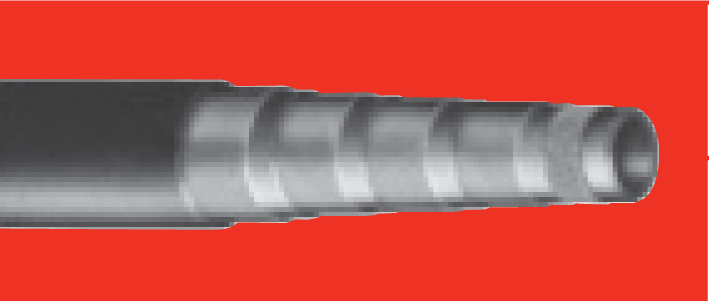

SHIELDMASTER®/4000

ПОВЫШЕННАЯ УСТОЙЧИВОСТЬ К АБРАЗИВАМ

СТАНДАРТРАЗМЕР РУКАВАrododmax-wpbunst-ppessuremin-bend-radiusweightfitting
R.O.D.O.D.MAX W.P.BURST PRESSUREMIN.BEND RADIUSWEIGHTFITTING

DNinchmminchmminchbarpsibarpsimminchg/mlb/ft
H01031006IB9961/4"11,60,4613,60,542764000111016090501,972600,17MF+M00120-04
H01031008IB9985/16"12,90,5114,90,592764000111016090572,242850,19MF+M00120-05
H01031010IB99103/8"15,40,6117,40,692764000111016090632,483900,26MF+M00120-06
H01031012IB99121/2"18,50,7320,70,812764000111016090803,155350,36MF+M00120-08
H01031016IB99155/8"22,70,8925,10,992764000111016090903,546200,42MF+M00120-10
H01031019IB99193/4"27,11,0729,71,1727640001110160901204,721100,74MF+M00120-12
H01031025MR99251"35,11,3838,11,50276400011101609026710,5119351,30MF+M00120-16
H01031031MR99311,1/4"43,81,7247,01,85276400011101609040015,7525851,73MF+M00120-20
H01031038MR99381,1/2"50,01,9753,52,11276400011101609050019,6931552,11MF+M00120-24
H01031051MR99512"63,52,5068,02,68276400011101609070027,5645603,06MF+M00120-32

ОБЛАСТЬ ПРИМЕНЕНИЯ
Гидравлические системы высокого давления в экстремальных абразивных режимах (например, связка рукавов, контакт с острыми углами и инородными телами, изнашиваемость в результате касания земли, в случае отсутствия предохранительных пружин)
ВНУТРЕННЯЯ ТЕМПЕРАТУРА
-49°F до +212°F -45°C до +100°C
МИНИМАЛЬНАЯ ВНЕШНЯЯ ТЕМПЕРАТУРА
-67°F -55°C
МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
(кратковременная работа) 257°F 125°C
РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
Минеральные масла, растительные и сурепные масла, масла на основе гликоля и полигликоля, синтетические масла на основе сложного эфира (не более 212°F 100°C), водоэмульсионные масла, вода

ФИТИНГ: MF2000® — MULTIFIT (DN 6÷38)
MF2000® — INTERLOCK (DN 51)
ТРУБКА: Синтетическая маслоупорная резина
 УСИЛЕНИЕ: 2 высокопрочных стальных оплетки (DN 6÷19). 4 высокопрочных стальных оплетки (DN 25÷51)
НАРУЖНЫЙ СЛОЙ: Двуслойный композит с сверхвысоким сопротивлением абразивному износу
СООТВЕТСТВИЕ НОРМАМ: MANULI® design
СЕРТИФИКАТ: ГOCT-P , MSHA
