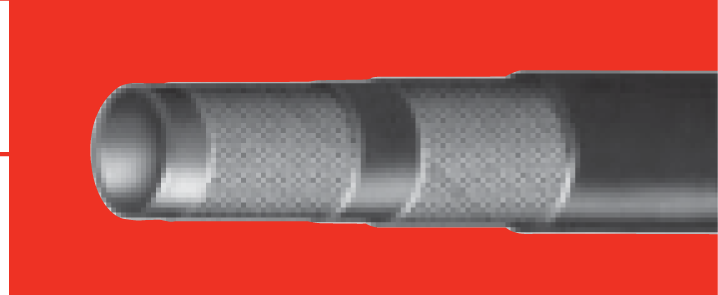

Рукав высокого давления
ADLER/2
EN 854 R3
Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.
Техническая таблица
Размеры и рабочие параметры
Прокрутите таблицу по горизонтали, чтобы увидеть все значения.
| СТАНДАРТ | РАЗМЕР РУКАВА |  |
 |
 |
 |
 |
 |
 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R.O.D. | O.D. | MAX W.P. | BURST PRESSURE | MIN.BEND RADIUS | WEIGHT | FITTING | |||||||||
| DN | inch | mm | inch | mm | inch | bar | psi | bar | psi | mm | inch | g/m | lb/ft | ||
| H090200100906 | 10 | 3/8″ | — | — | 19,0 | 0,75 | 79 | 1140 | 315 | 4560 | 100 | 3,94 | 300 | 0,20 | MF+M00310-06 |
| H090200120906 | 12 | 1/2″ | — | — | 23,8 | 0,94 | 70 | 110 | 280 | 4060 | 125 | 4,92 | 450 | 0,30 | MF+M00310-08 |
| H090200190906 | 19 | 3/4″ | — | — | 31,6 | 1,24 | 52 | 750 | 210 | 3040 | 150 | 5,91 | 645 | 0,43 | MF+M00310-12 |
| H090200250906 | 25 | 1″ | — | — | 37,5 | 1,48 | 39 | 565 | 158 | 2290 | 203 | 7,99 | 785 | 0,53 | MF+M00310-16 |
Описание исполнения
Конструкция и условия эксплуатации
|
ОБЛАСТЬ ПРИМЕНЕНИЯ |
ФИТИНГ: MF2000® — MULTIFIT |
