Бронированные рукава высокого давления

Техническая информация, доступная номенклатура и параметры, которые нужно указать при заказе.

В каталог

Номенклатура и техническая информация

Представляем вашему вниманию бронированные рукава с внешней защитной оболочкой из нержавеющей или оцинкованной стали

В том случае, когда рукава могут быть подвержены существенным механическим нагрузкам, например: падение тяжёлых предметов, наезд автомобиля, удержание агрегата в случае его отрыва от станины, вандальные действия и прочее… Мы предлагаем изготовление рукавов заключенных в «броню» с высокой механической стойкостью.

Описание конструкции:

Внутренний канал: рукав высокого давления, металлорукав высокого давления, рукав с внутренним каналом из тефлона, фторопластовый рукав, или любой промышленный шланг.
Окончания: любой тип окончаний (фланцы, фитинги, трубки, БРС и т.д.)
Наружная оболочка:
Конструкция: граненый вальцованный металлорукав с S-образным замком между витками
Свойства: очень высокая стойкость ко всем видам механической нагрузки (разрыв, сдавливание, скручивание, удары) при хорошей гибкости.

Замок: zamok

Диапазон диаметров: от 36мм до 150мм
по спецзаказу возможно изготовление оболочки с внутренним диаметром до 360мм

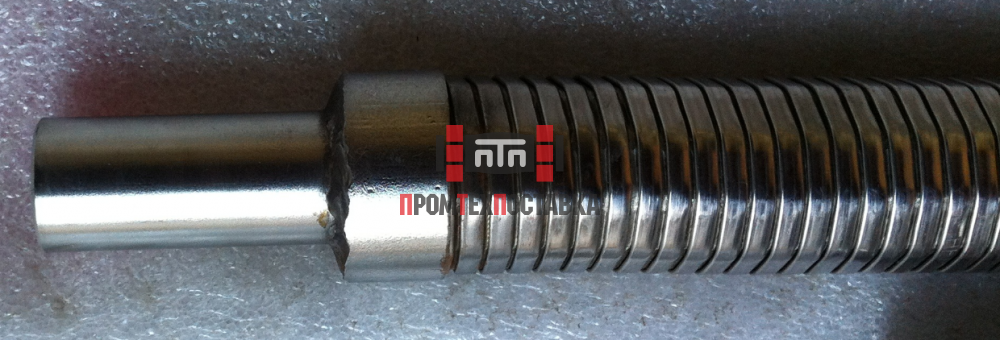

bron1

Характеристики стандартных типоразмеров оболочки:

Код диаметра при обозначении	Внутренний диаметр	Наружный диаметр	Допустимое отклонение	Радиус гиба, минимальный
Код диаметра при обозначении	мм	мм	мм	мм
36	36,0	40,5	0,50	190
40	40,0	44,5		210
45	45,5	50,0		230
50	50,5	55,0		250
55	55,5	60,0		270
60	60,6	65,1		320
65	65,6	70,1		340
70	70,5	76,0	0,75	360
80	80,5	86,0		400
90	90,5	96,0		440
100	100,5	106,0		480
110	110,5	116,0		520
115	115,5	121,0		540
120	120,5	126,0		560
130	130,5	136,0		640
140	140,5	146,0		680
150	150,5	156,0		720
