Рукав высокого давления

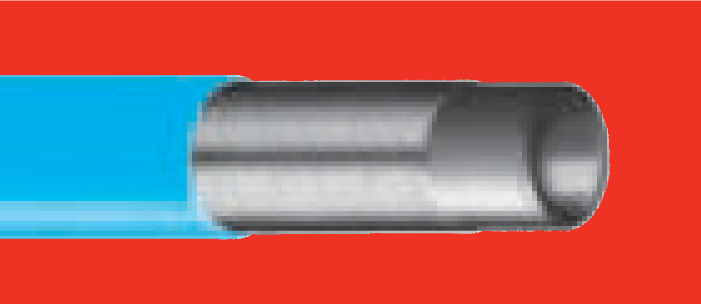

EQUATOR™/1

Экстремальные температуры

Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.

Все модели РВД
EQUATOR™/1

Техническая таблица

Размеры и рабочие параметры

Прокрутите таблицу по горизонтали, чтобы увидеть все значения.

СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
DN inch mm inch mm inch bar psi bar psi mm inch g/m lb/ft
H010590060900 6 1/4″ 11,0 0,43 13,4 0,53 225 3260 1000 14500 100 3,94 240 0,16 MF+M00120-04
H010590080900 8 5/16″ 12,6 0,50 15,0 0,59 215 3110 900 13050 114 4,49 280 0,19 MF+M00120-05
H010590100900 10 3/8″ 15,0 0,59 17,3 0,68 180 2610 800 11600 127 5,00 340 0,23 MF+M00120-06
H010590120900 12 1/2″ 18,1 0,71 20,5 0,81 160 2320 680 9860 178 7,01 435 0,29 MF+M00120-08
H010590160900 16 5/8″ 21,3 0,84 23,5 0,93 130 1880 600 8700 200 7,87 505 0,34 MF+M00120-10
H010590190900 19 3/4″ 25,2 0,99 27,7 1,09 105 1520 500 7250 240 9,45 645 0,43 MF+M00120-12
H010590250900 25 1″ 33,1 1,30 35,8 1,41 88 1270 360 5220 300 11,81 980 0,66 MF+M00120-16
H010590320900 31 1,1/4″ 40,6 1,60 43,5 1,71 65 940 345 5000 420 16,54 1305 0,87 MF+M00120-20
H010590380900 38 1,1/2″ 46,9 1,85 50,0 1,97 50 720 290 4200 500 19,69 1550 1,04 MF+M00120-24
H01059051R900 51 2″ 60,4 2,38 63,1 2,48 40 580 250 3620 630 24,80 2250 1,51 MF+M00120-32
H010590630900 63 2,1/2″ 72,0 2,83 74,6 2,94 35 500 140 2030 600 23,62 2425 1,62 MF+M03400-40

Описание исполнения

Конструкция и условия эксплуатации

ОБЛАСТЬ ПРИМЕНЕНИЯ
Гидравлические системы среднего и низкого давления в режиме эксплуатации при экстремальных температурах (литейные цеха, компрессоры, гидравлика в машинных цехах электростанций и т.д)
ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
-67°F до +275°F -55°C до +135°C
МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
(кратковременная работа) 300°F 150°C
РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
Минеральные масла, гликоль и полигликоль, трансмиссионная жидкость, воздух с масляными парами, минеральные водоэмульсионные масла (не более 212°F 100°C)

  Оборудование со сжатым воздухом требует
  использования специального покрытия и
  дополнительных защитных устройств!

 ФИТИНГ: MF2000® — MULTIFIT
ТРУБКА: Tермопластичный маслоупорный эластомер
УСИЛЕНИЕ: 2 полиэфирных синтетических оплетки
 НАРУЖНЫЙ СЛОЙ: Tермопластичный эластомер с высоким озоновым и абразивным сопротивлением
СООТВЕТСТВИЕ НОРМАМ: EN 855 R7, SAE 100R7
