Обжимной угольник 90° для трубок N2500

Двухкольцевой обжимной угольник для соединения трубок одинакового диаметра под углом 90°. Серия N2500; SS304, SS316 и SS316L.

Серия N2500
Два обжимных конца под трубку
Угол 90°
SS304 / SS316 / SS316L

Технические данные

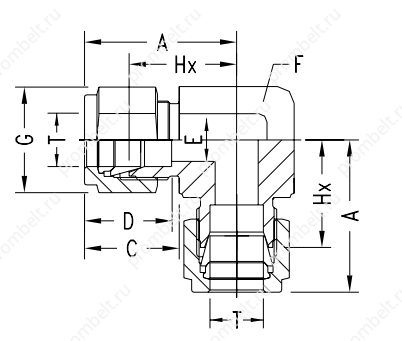

Схема и присоединительные размеры

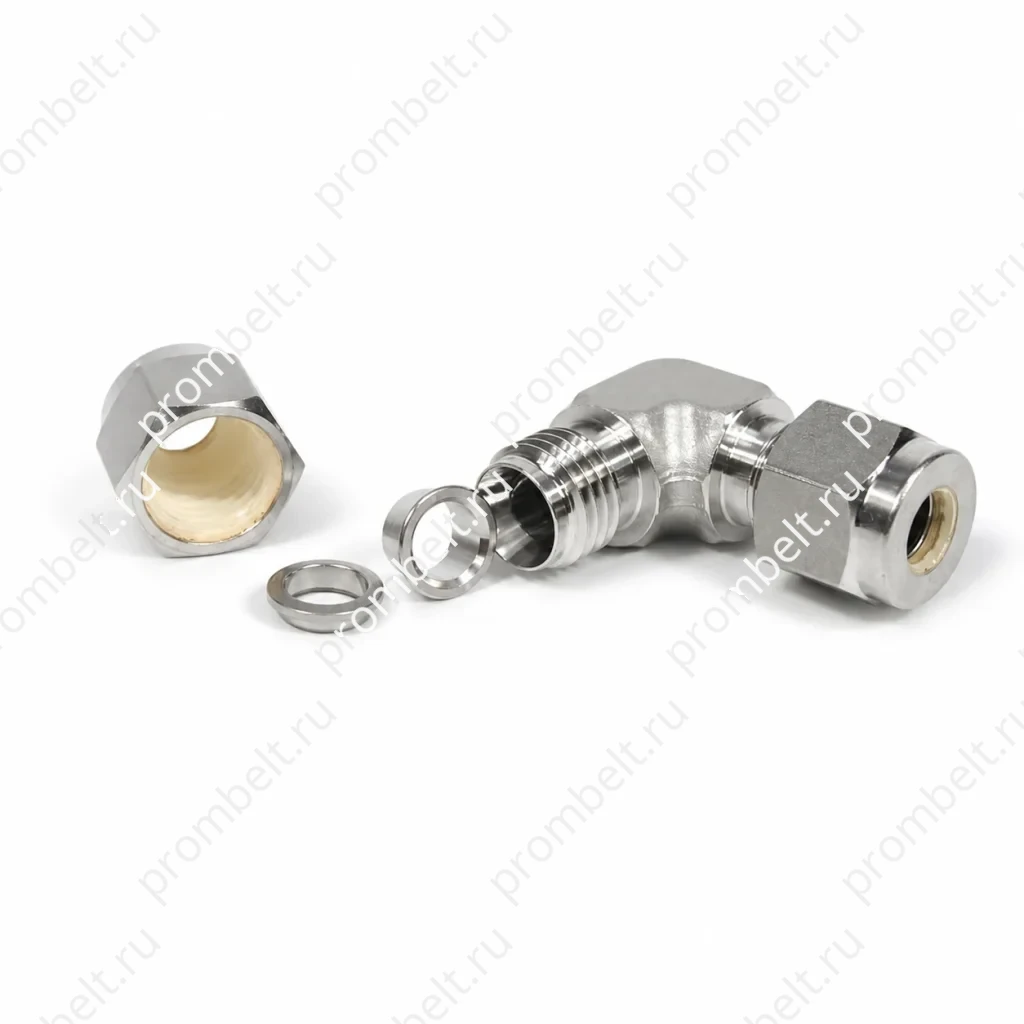

Обжимной угольник для трубок N2500 соединяет две трубки одинакового наружного диаметра под углом 90°. На каждом конце используется двухкольцевое обжимное соединение с гайкой, передним и задним кольцами.

Характеристики

Параметр	Значение
Серия	N2500
Исполнение	Угловое, 90°
Присоединения	Два обжимных конца под трубку
Материалы	SS304, SS316, SS316L
Диаметры трубок T	От 1/16″ до 2″

Размеры серии N2500

Обозначения A, C, D, E, F, G и Hx соответствуют габаритной схеме в галерее. Значения сохранены в дюймовом формате исходной таблицы.

Артикул	T, наружный диаметр трубки	A	C	D	E min.	F A/F	G	Hx
N2500-01-01	1/16	0.70	0.43	0.34	0.05	0.43	0.31	0.55
N2500-02-02	1/8	0.88	0.60	0.50	0.09	0.43	0.43	0.62
N2500-04-04	1/4	1.06	0.70	0.60	0.19	0.55	0.56	0.77
N2500-05-05	5/16	1.13	0.73	0.64	0.25	0.63	0.63	0.84
N2500-06-06	3/8	1.20	0.76	0.66	0.28	0.67	0.67	0.91
N2500-08-08	1/2	1.42	0.86	0.90	0.41	0.81	0.87	1.02
N2500-10-10	5/8	1.50	0.86	0.96	0.50	0.94	0.98	1.10
N2500-12-12	3/4	1.57	0.86	0.96	0.62	1.06	1.12	1.17
N2500-14-14	7/8	1.76	0.86	1.02	0.72	1.42	1.26	1.36
N2500-16-16	1	1.93	1.04	1.23	0.88	1.42	1.50	1.45
N2500-20-20	1-1/4	2.62	1.53	1.62	1.09	1.81	1.97	1.75
N2500-24-24	1-1/2	3.07	1.78	1.97	1.34	2.17	2.24	2.00
N2500-32-32	2	4.22	2.47	2.66	1.81	2.76	3.00	2.75
