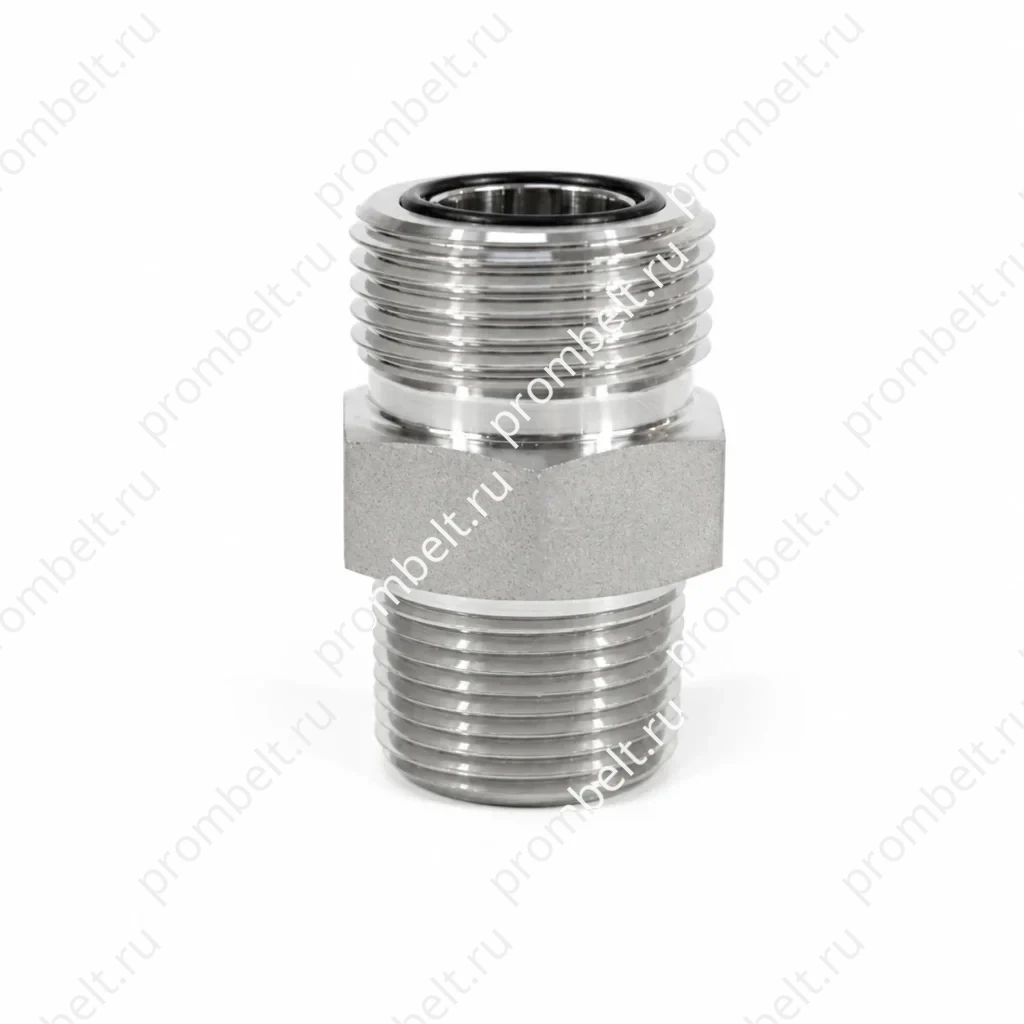

Прямой переходник ORFS–NPTF серии SS-FS2404 из нержавеющей стали

Прямой переходник ORFS–NPTF серии SS-FS2404 соединяет сторону ORFS со стороной наружной трубной резьбы NPTF. Для изделия указан стандарт конструкции SAE J514, диапазон размеров 1/4″–2″ и материалы SS304, SS316, SS316Ti. Соединение ORFS выполнено как плоское торцевое уплотнение с O-ring; в источнике для кольца указаны Buna N или Viton.

Стандарт конструкции — SAE J514
Диапазон размеров — 1/4″–2″

Технические данные

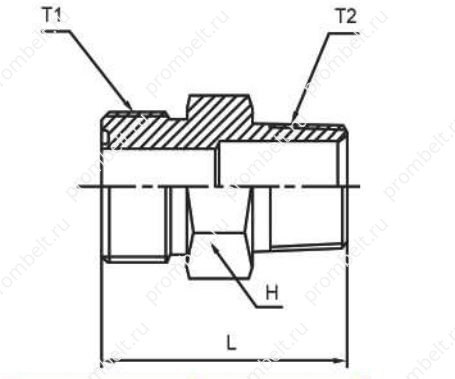

Схема и присоединительные размеры

Прямой переходник ORFS–NPTF серии SS-FS2404 — фитинг с соединением ORFS на одной стороне и наружной трубной резьбой NPTF на другой стороне. Конструкция относится к фитингам ORFS с плоским торцевым уплотнением и O-ring.

Основные характеристики

Характеристика	Значение
Тип изделия	прямой переходник ORFS–NPTF
Серия	SS-FS2404
Стандарт конструкции	SAE J514
Диапазон размеров	1/4″–2″
Соединение 1	ORFS
Соединение 2	наружная трубная резьба NPTF
Исполнение	прямое
Материалы	SS304, SS316, SS316Ti; также указаны SS316L, 1.4404, 1.4571
Тип уплотнения	плоское торцевое уплотнение ORFS с O-ring

Описание уплотнения ORFS

В фитинге ORFS используется прямая резьба и обработанная канавка на торце наружной части для установки O-ring. Уплотнительное кольцо сжимается по плоской поверхности ответной внутренней части соединения.

В источнике для O-ring указаны материалы Buna N или Viton.

Размеры серии SS-FS2404

Артикул	T1, UNF/UN-2A	T2, NPTF	L	H, дюйм
SS-FS2404-04-02	9/16-18	1/8-27	27.4	5/8
SS-FS2404-04-04	9/16-18	1/4-18	31.9	5/8
SS-FS2404-04-06	9/16-18	3/8-18	32.7	3/4
SS-FS2404-06-02	11/16-16	1/8-27	29.6	3/4
SS-FS2404-06-04	11/16-16	1/4-18	34.1	3/4
SS-FS2404-06-06	11/16-16	3/8-18	34.1	3/4
SS-FS2404-06-08	11/16-16	1/2-14	40	7/8
SS-FS2404-08-04	13/16-16	1/4-18	36.8	7/8
SS-FS2404-08-06	13/16-16	3/8-18	36.8	7/8
SS-FS2404-08-08	13/16-16	1/2-14	41.7	7/8
SS-FS2404-08-12	13/16-16	3/4-14	42.9	1-1/8
SS-FS2404-10-08	1-14	1/2-14	46.1	1-1/16
SS-FS2404-10-12	1-14	3/4-14	46.1	1-1/16
SS-FS2404-12-08	1-3/16-12	1/2-14	49.2	1-1/4
SS-FS2404-12-12	1-3/16-12	3/4-14	49.2	1-1/4
SS-FS2404-12-16	1-3/16-12	1-11-1/2	54	1-5/16
SS-FS2404-16-12	1-7/16-12	3/4-14	50.9	1-1/2
SS-FS2404-16-16	1-7/16-12	1-11-1/2	55.7	1-1/2
SS-FS2404-16-20	1-7/16-12	1-1/4-11-1/2	58.4	1-11/16
SS-FS2404-20-16	1-11/16-12	1-11-1/2	57.7	1-3/4
SS-FS2404-20-20	1-11/16-12	1-1/4-11-1/2	58.4	1-3/4
SS-FS2404-24-24	2-12	1-1/2-11-1/2	61	1-1/8

Для заказа

Что указать в заявке

Тип и размеры обоих присоединений
Исполнение и угол
Материал
Количество
