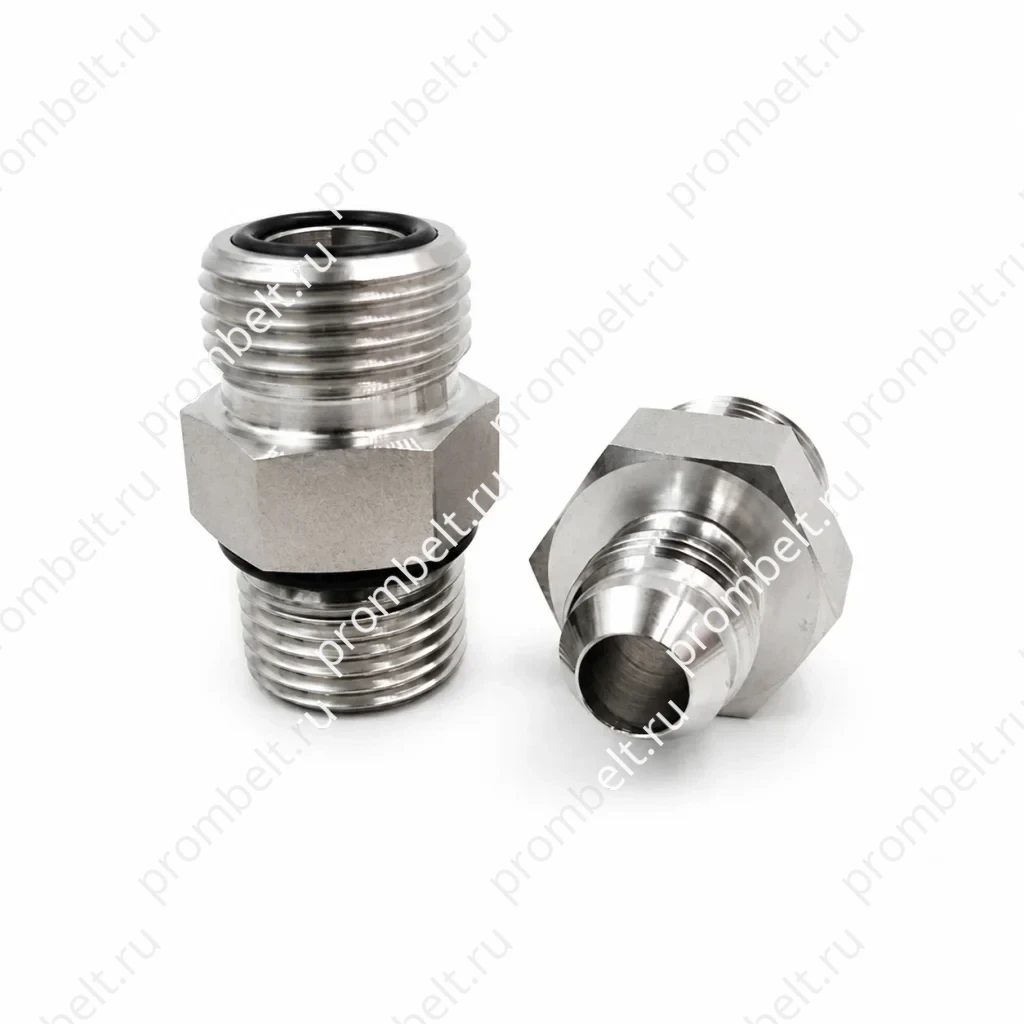

Гидравлические фитинги ORFS SAE J1453 1/4″-2″ из SS304/SS316L
Гидравлические фитинги ORFS по SAE J1453 — соединения с плоским торцевым уплотнением O-ring, корпусом фитинга, трубной гайкой и втулкой. Размерный диапазон: 1/4″–2″, резьба — UNF x UNF. Для материалов ORFS приведены SS304, SS316L, 1.4404 и 1.4471. В группе указаны прямые, переборочные, угловые 90°, тройниковые и крестовые исполнения ORFS.
- Стандарт конструкции — SAE J1453
- Диапазон размеров — 1/4″–2″
- Резьба — UNF x UNF
Гидравлические фитинги ORFS с плоским торцевым уплотнением относятся к соединениям по стандарту SAE J1453. Узел включает корпус фитинга, трубную гайку, втулку и O-ring; при затяжке гайки O-ring сжимается между корпусом и плоской поверхностью фланца трубки или паяной втулки.
Основные характеристики
| Тип изделия | гидравлические фитинги ORFS |
|---|---|
| Стандарт конструкции | SAE J1453 |
| Диапазон размеров | 1/4″–2″ |
| Резьба | UNF x UNF |
| Материалы ORFS | SS304, SS316L, 1.4404, 1.4471 |
| Тип уплотнения | O-ring и плоская торцевая поверхность |
Указанные разновидности
- переборочное соединение ORFS с контргайкой;
- прямое трубное соединение ORFS с O-ring;
- угловой переходник 90° ORFS на регулируемую трубную резьбу;
- тройник ORFS с плоским торцевым уплотнением;
- крестовое соединение ORFS с наружной резьбой.
Области применения из источника
Применения в нефтегазовой отрасли, нефтехимии, судостроении, морской технике, пищевой переработке, грузовом транспорте, добыче, обработке материалов, упаковочном оборудовании, внесении удобрений и химических распылителях.
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
Серия продукции
Угловые адаптеры ORFS 90° серии FS6801 SAE № 520220 из нержавеющей стали 316
Угловые адаптеры ORFS 90° серии FS6801 SAE № 520220 — фитинги из нержавеющей стали 316 с ORFS с наружной резьбой и регулируемым соединением с O-ring. Конструкция ORFS использует прямую резьбу, канавку под O-ring на наружной стороне и плоскую обработанную поверхность ответной части. Форма изделия — угол 90°. Пример артикула: SS-FS6801-04-04NWO. Открыть
Серия продукции
Переборочная контргайка ORFS серии SS-FS0306 SAE № 520118 с резьбой UNF
Переборочная контргайка ORFS серии SS-FS0306 — гайка по стандарту SAE № 520118 с резьбой UNF для соединения ORFS по SAE J1453. Материалы исполнения: SS304, SS316, SS316Ti. Типоразмеры от SS-FS0306-04 до SS-FS0306-24. Размерная таблица включает наружный диаметр трубки, резьбу T (UNF/UN-2B), размер L и размер H в дюймах. Открыть
Серия продукции
Крестовой соединитель ORFS серии FS2650 SAE 520201 из нержавеющей стали 316
Крестовой соединитель ORFS серии FS2650, SAE 520201, представляет собой крестовину с четырьмя присоединениями ORFS с наружной резьбой. Материал изделия: нержавеющая сталь 316. Пример артикула производителя: SS-FS2650-04-04-04-04. Для изделия заявлены аналоги Parker R6LO, Weatherhead 4706 и Aeroquip FF2114T. Открыть
Серия продукции
Прямой фитинг ORFS–ORFS с наружной резьбой, нержавеющая сталь SS304/SS316L
Прямой фитинг ORFS–ORFS с наружной резьбой указан в источнике как изделие JIC с уплотнительным кольцом. Основная заданная конфигурация резьб: наружная ORFS × наружная ORFS. Материалы: нержавеющая сталь SS304, SS316L, 1.4308 и 1.4408. Форма изделия указана как прямая. В справочном описании также приведено соединение JIC 37° по SAE J514 с уплотнением по конусу 37° и прямой резьбой. Открыть
Серия продукции
Угловой фитинг NPT–ORFS для рукава, наружная резьба, SS316L, 1/4″–2″
Угловой фитинг NPT–ORFS для рукава с наружной резьбой NPT на одной стороне и наружным присоединением ORFS на другой стороне. Размерный диапазон: 1/4″–2″, материал — SS316L. Форма изделия — угловая. ORFS описан как пряморезьбовое соединение с O-ring на торце наружного присоединения по SAE J5143; NPT — коническая трубная резьба, несовместимая с BSPT. Открыть
Серия продукции
Угловой фитинг ORFS 90° серии SS-FS2500 с наружной резьбой ORFS
Угловой фитинг ORFS 90° серии SS-FS2500 — фитинг с наружной резьбой ORFS с обеих сторон и торцевым уплотнением O-ring. Стандарт: конструкции SAE J514, дополнительное обозначение SAE № 520201, диапазон размеров от 1/4″ до 2″ и материалы SS304, SS316L, 1.4404, 1.4571, SS316, SS316Ti. Открыть
