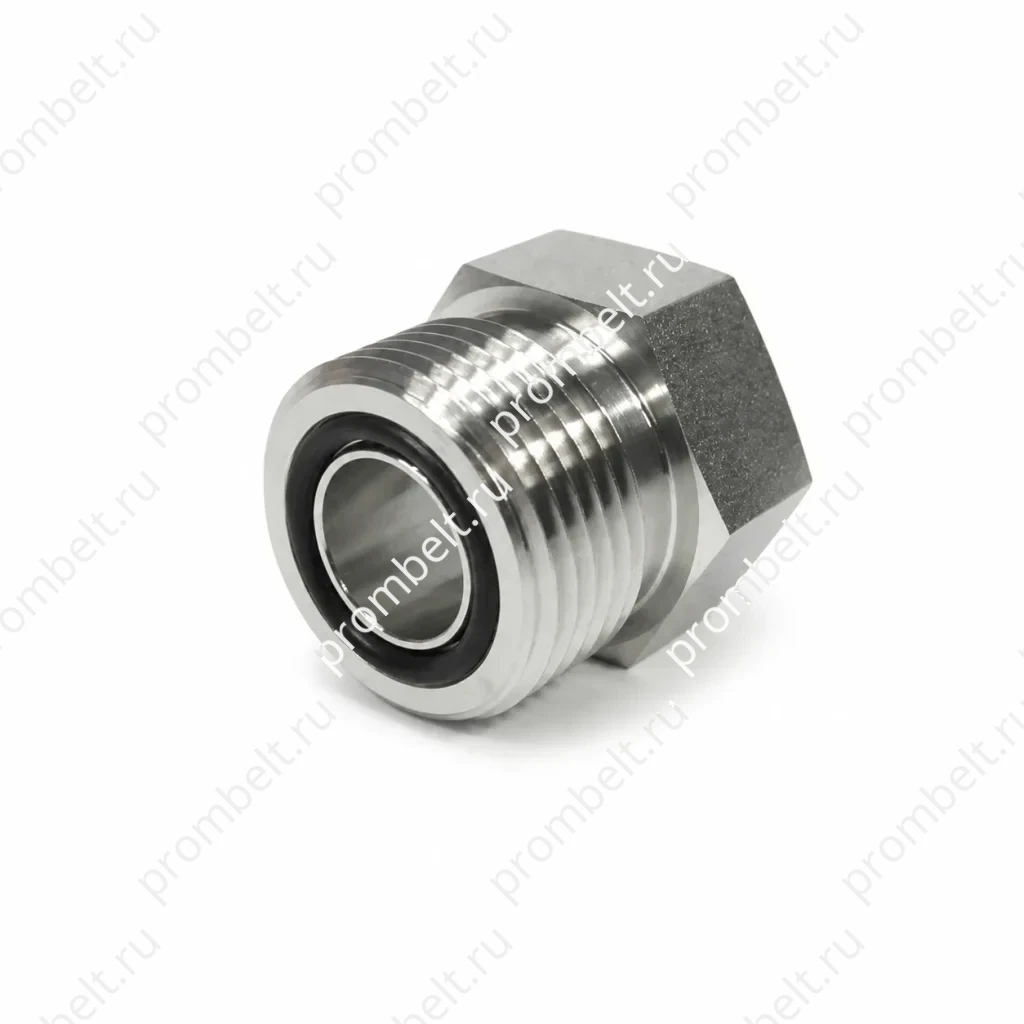

Заглушка ORFS с наружной резьбой для трубки серии SS-FS0403, SAE 520104

Заглушка ORFS с наружной резьбой для трубки серии SS-FS0403 относится к соединениям с торцевым уплотнением уплотнительным кольцом и указана для стандарта SAE № 520104. Стандарты: SAE J514 и SAE J1453, диапазон размеров от 1/4″ до 2″, а также материалы SS304, SS316, SS316L, SS316Ti, 1.4404 и 1.4571. Размерная таблица включает артикулы SS-FS0403, резьбу T (UNF/UN-2A), наружный диаметр трубки, размеры L и D, а также H в дюймах.

Соединение — ORFS с наружной резьбой
Вторая сторона — отверстие

Технические данные

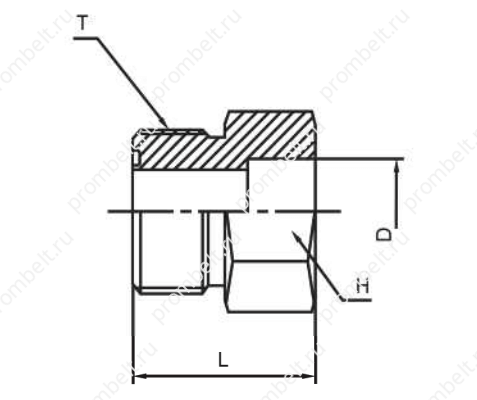

Схема и присоединительные размеры

Заглушка ORFS с наружной резьбой для трубки серии SS-FS0403 предназначена для соединения с торцевым уплотнением уплотнительным кольцом. Стандарт: конструкции SAE J514, соединение ORFS по SAE J1453 и стандарт SAE № 520104.

Основные характеристики

Тип изделия	заглушка
Серия	SS-FS0403
Соединение	ORFS с наружной резьбой
Вторая сторона	отверстие
Диапазон размеров	от 1/4" до 2"
Материалы, указанные в источнике	SS304, SS316, SS316L, SS316Ti, 1.4404, 1.4571
Стандарты	SAE J514, SAE J1453, SAE № 520104
Рабочее давление для соединения ORFS	до 6000 psi

Описание соединения ORFS

Соединение с торцевым уплотнением уплотнительным кольцом использует уплотнительное кольцо на торце фитинга. В источнике указано, что уплотнительное кольцо на торце прямого конца с наружной резьбой уплотняется по плоской посадочной поверхности ответной части с внутренней резьбой и механически удерживается поворотной гайкой.

Размеры серии SS-FS0403

Артикул	Резьба T (UNF/UN-2A)	Наружный диаметр трубки	L	D	H, дюйм
SS-FS0403-04-04	9/16-18	1/4	21.8	6.5	5/8
SS-FS0403-04-06	9/16-18	3/8	21.8	9.7	5/8
SS-FS0403-06-06	11/16-16	3/8	22.9	9.7	3/4
SS-FS0403-06-10	11/16-16	5/8	22.9	16.0	7/8
SS-FS0403-08-06	3/16-16	3/8	24.6	9.7	7/8
SS-FS0403-08-08	3/16-16	1/2	24.6	12.9	7/8
SS-FS0403-08-10	13/16-16	5/8	24.6	16.0	7/8
SS-FS0403-10-08	1-14	1/2	27.2	12.9	1-1/16
SS-FS0403-10-10	1-14	5/8	27.2	16.0	1-1/16
SS-FS0403-12-10	1-3/16-12	5/8	29.5	16.0	1-1/4
SS-FS0403-12-12	1-3/16-12	3/4	33.5	19.2	1-1/4
SS-FS0403-16-12	1-7/16-12	3/4	38.6	19.2	1-1/2
SS-FS0403-16-16	1-7/16-12	1	38.6	25.6	1-1/2
SS-FS0403-20-20	1-11/16-12	1-1/4	38.6	32.0	1-3/4
SS-FS0403-24-20	2-12	1-1/4	38.6	32.0	2-1/8
SS-FS0403-24-24	2-12	1-1/2	38.6	38.3	2-1/8

Для заказа

Что указать в заявке

Типоразмер или артикул
Размеры присоединений
Материал
Количество
