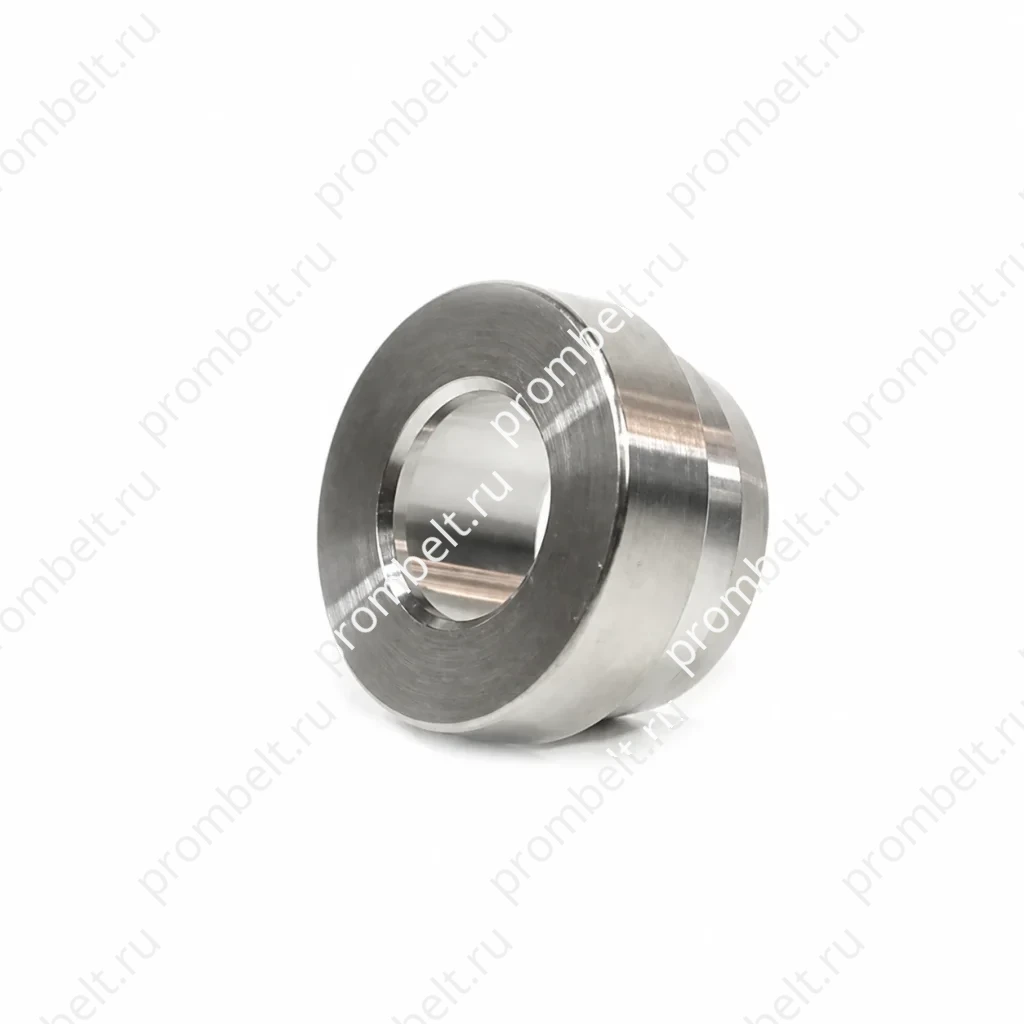

Обжимная втулка ORFS SAE № 520115 для трубки из нержавеющей стали SS304, SS316, SS316Ti

Обжимная втулка ORFS SAE № 520115 для трубки идентифицируется как изделие типа втулка с артикулами серии SS-FS0319. Материалы: SS304, SS316 и SS316Ti, а также наружные диаметры трубки от 1/4 до 1-1/2. Размерная таблица включает артикул, наружный диаметр трубки, L и D для исполнений SS-FS0319-04...SS-FS0319-24.

Стандарт — SAE № 520115
Тип — втулка

Технические данные

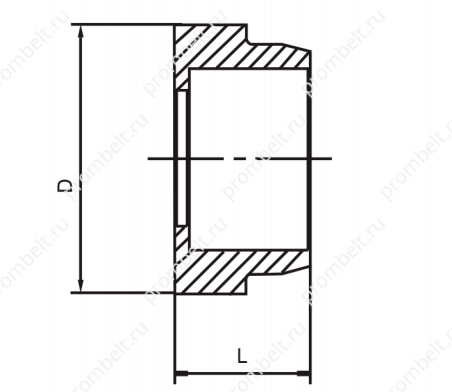

Схема и присоединительные размеры

Обжимная втулка ORFS SAE № 520115 для трубки относится к изделиям типа втулка. Материалы: SS304, SS316 и SS316Ti, а также типоразмеры по наружному диаметру трубки от 1/4 до 1-1/2.

Идентификация изделия

Характеристика	Значение
Наименование	обжимная втулка ORFS для трубки
Стандарт	SAE № 520115
Тип	втулка
Материал	SS304, SS316, SS316Ti

Принцип соединения ORFS

В соединениях ORFS используется прямая резьба и обработанная канавка на торце штуцера под O-ring из Buna N или Viton. Уплотнительное кольцо прижимается к плоской торцевой поверхности ответной части и формирует герметичное соединение.

Размеры и артикулы

Артикул	Наружный диаметр трубки	L	D
SS-FS0319-04	1/4	9.5	12.75
SS-FS0319-06	3/8	9.5	15.75
SS-FS0319-08	1/2	9.5	18.92
SS-FS0319-10	5/8	10.5	23.44
SS-FS0319-12	3/4	14	27.86
SS-FS0319-16	1	15.5	34.21
SS-FS0319-20	1-1/4	15.5	40.56
SS-FS0319-24	1-1/2	15.5	48.51

Для заказа

Что указать в заявке

Типоразмер или артикул
Размеры присоединений
Материал
Количество
