Обжимные фитинги для РВД

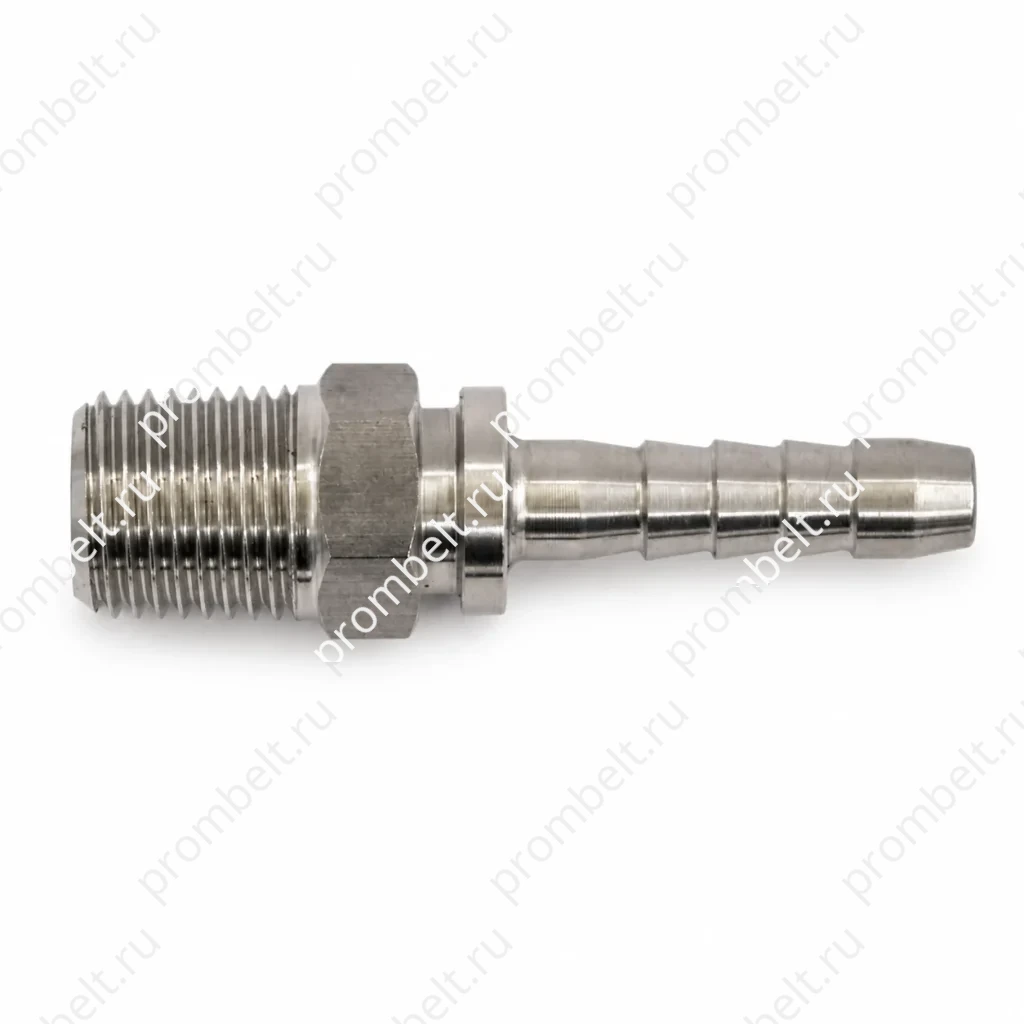

Прямой гидравлический фитинг BSPT 13011-SP с наружной резьбой из нержавеющей стали
Прямой гидравлический фитинг BSPT 13011-SP с наружной резьбой выполнен из нержавеющей стали 304, 316 или 316L. Размеры резьбы в таблице указаны от R1/8″ × 28 до R2″ × 11, проход рукава DN — от 6 до 51, размеры DASH — от 4 до 32. Применение: с рукавами с оплеткой; для спиральных рукавов указана серия фитинга 13012-XX-XX.
- Тип резьбы — BSPT, наружная резьба
- Материал — нержавеющая сталь 304, 316, 316L
Прямой гидравлический фитинг BSPT 13011-SP с наружной резьбой предназначен для соединения с рукавом. Изделие указано для материалов 304, 316 и 316L из нержавеющей стали.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | прямой гидравлический фитинг |
| Серия | 13011-SP |
| Тип резьбы | BSPT, наружная резьба |
| Материал | нержавеющая сталь 304, 316, 316L |
| Применение с рукавами | для рукавов с оплеткой |
| Вариант для спиральных рукавов | серия фитинга 13012-XX-XX |
Размеры и исполнения
| Артикул | Резьба T | Проход рукава DN | Размер DASH | L | S1 |
|---|---|---|---|---|---|
| 13011-02-04 | R1/8"X28 | 6 | 4 | 18.5 | 12 |
| 13011-04-04 | R1/4"X19 | 6 | 4 | 21 | 17 |
| 13011-04-05 | R1/4"X19 | 8 | 5 | 21 | 17 |
| 13011-06-06 | R3/8"X19 | 10 | 6 | 21.1 | 17 |
| 13011-08-08 | R1/2"X14 | 13 | 8 | 26.8 | 22 |
| 13011-08-10 | R1/2"X14 | 16 | 10 | 27.8 | 22 |
| 13011-12-12 | R3/4"X14 | 19 | 12 | 29.3 | 27 |
| 13011-16-16 | R1"X11 | 25 | 16 | 36.1 | 36 |
| 13011-20-20 | R1.1/4"X11 | 32 | 20 | 38.3 | 46 |
| 13011-24-24 | R1.1/2"X11 | 38 | 24 | 38.8 | 50 |
| 13011-32-32 | R2"X11 | 51 | 32 | 42.1 | 65 |
Для спиральных рукавов в источнике указан фитинг серии 13012-XX-XX.
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
