Цельные обжимные фитинги для РВД

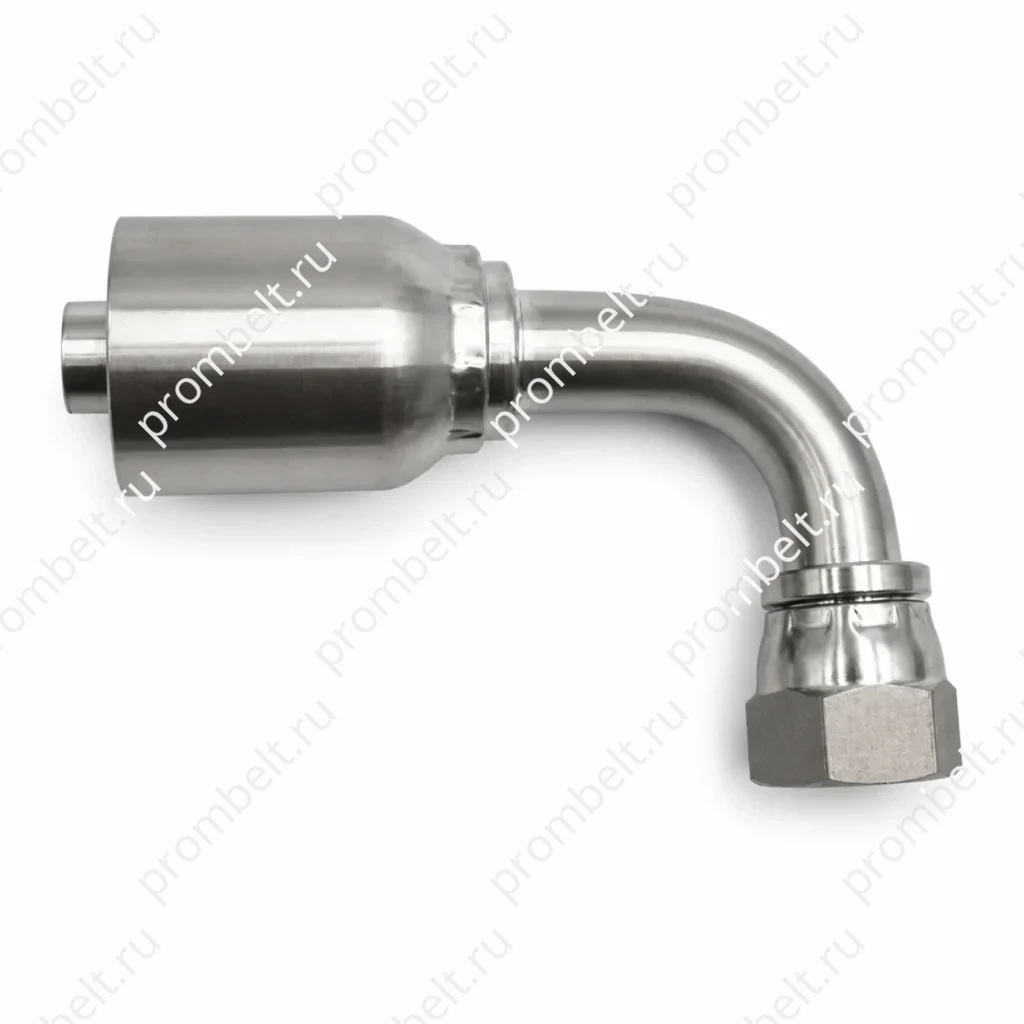

Муфты для гидравлических рукавов с оплеткой 1/4″–2″
Муфты для гидравлических рукавов с оплеткой описаны как линейка фитингов для рукавов с внутренним диаметром от 1/4″ до 2″. Совместимые рукава: SAE 100 R1, SAE 100 R2, SAE 100 R16, SAE 100 R17, а также термопластиковые рукава SAE 100 R7 и SAE 100 R8. Для присоединительных концов указаны исполнения SAE, метрические и другие варианты для гидравлического применения.
- Тип рукава — Стандарт или обозначение
- Гидравлический рукав с оплеткой — SAE 100 R1
- Гидравлический рукав с оплеткой — SAE 100 R2
- Гидравлический рукав с оплеткой — SAE 100 R16
Муфты для гидравлических рукавов с оплеткой предназначены для рукавов с внутренним диаметром от 1/4″ до 2″. В источнике изделие описано как линейка гидравлических фитингов разных размеров и исполнений для применения с рукавами с оплеткой.
Совместимость с рукавами
| Тип рукава | Стандарт или обозначение |
|---|---|
| Гидравлический рукав с оплеткой | SAE 100 R1 |
| Гидравлический рукав с оплеткой | SAE 100 R2 |
| Гидравлический рукав с оплеткой | SAE 100 R16 |
| Гидравлический рукав с оплеткой | SAE 100 R17 |
| Термопластиковый рукав | SAE 100 R7 |
| Термопластиковый рукав | SAE 100 R8 |
Основные параметры
| Тип изделия | муфты и гидравлические фитинги для рукавов с оплеткой |
|---|---|
| Диапазон внутреннего диаметра рукава | от 1/4″ до 2″ |
| Исполнения присоединительных концов | SAE, метрические и другие исполнения |
| Указанное применение | гидравлическое применение |
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размер рукава и присоединения
- Материал
- Количество
Серия продукции
Обжимной фитинг серии 43 10643 JIC 37° с накидной гайкой из нержавеющей стали
Обжимной фитинг серии 43 10643 из нержавеющей стали: JIC с внутренней резьбой, накидной гайкой и уплотнением 37° для соединения рукава с трубным присоединением. Фитинг относится к обжимному типу и рассчитан на сборку с обжимными станками. Для рукавов типа «No-Skive» снятие наружного слоя перед сборкой не требуется. Конструкция содержит двойную посадочную поверхность для наружных конфигураций JIC 37° и SAE 45°, кроме поворотных SAE размеров -4 и -16, недоступных в JIC. Открыть
Серия продукции
Обжимной фитинг серии 43 BSP с накидной гайкой и конусом 60° для РВД
Обжимной фитинг серии 43 BSP с накидной гайкой и уплотнением по конусу 60° применяется как присоединительный фитинг для рукавов. Материалы: SS304, SS316 и SS316L, а также размеры резьбы от 1/4-19 до 1-1/4-11. Совместимость заявлена для рукавов 100R1AT, 100R2AT, 100R4, 100R16, 100R17 и ряда рукавов Parker. Открыть
Серия продукции
Угловой обжимной фитинг серии 43 из нержавеющей стали для гидравлического рукава JIC
Угловой обжимной фитинг серии 43 из нержавеющей стали предназначен для гидравлического рукава и идентифицируется по присоединению JIC с внутренней резьбой под развальцовку. Обжимное соединение, нержавеющая сталь и применение в гидравлических системах мобильного оборудования, формовочного оборудования и прессов. Открыть
Серия продукции
Обжимной фитинг серии 43 для РВД с трубной резьбой, угловой 90°, SS304/SS316
Обжимной фитинг серии 43 для РВД с трубной резьбой выполнен как цельный угловой фитинг 90°. Материалы: SS304 или SS316 и диапазон размеров 1/4″-2″. Коническая трубная резьба рассчитана на механическое удержание и уплотнение металл-металл; для соединения применяется резьбовой герметик. Открыть
Серия продукции
Обжимной фитинг РВД JIC 37° с наружной резьбой серии 43, SS304/SS316/SS316Ti
Обжимной фитинг РВД JIC 37° с наружной резьбой серии 43 идентифицируется по резьбе UNF, размеру рукава и артикулам SS-43-MJ. Материалы исполнения: SS304, SS316 и SS316Ti. Указана совместимость с рукавами 100R1AT, 100R2AT, 100R4, 100R16 и 100R17. Размерный ряд включает резьбы UNF от 7/16-20 до 1 5/8-12 и внутренние диаметры рукава от 1/4″ до 1-1/4″. Открыть
Серия продукции
Фитинг для рукава серии 43 с наружной резьбой NPT и поворотным соединением
Фитинг для рукава серии 43 с наружной резьбой NPT и поворотным соединением идентифицируется по артикулам SS-43MPX и размерам резьбы от 1/4 × 18 до 1 × 11-1/2. Материалы: SS304, SS316, SS316Ti и SS316L, а также совместимость с рукавами 100R1AT, 100R2AT, 100R4, 100R16 и 100R17. Размерная таблица включает внутренний диаметр рукава 1/4″, 3/8″, 1/2″, 3/4″ и 1″, а также параметры A, B и W в дюймах. Открыть
