Цельные обжимные фитинги для РВД

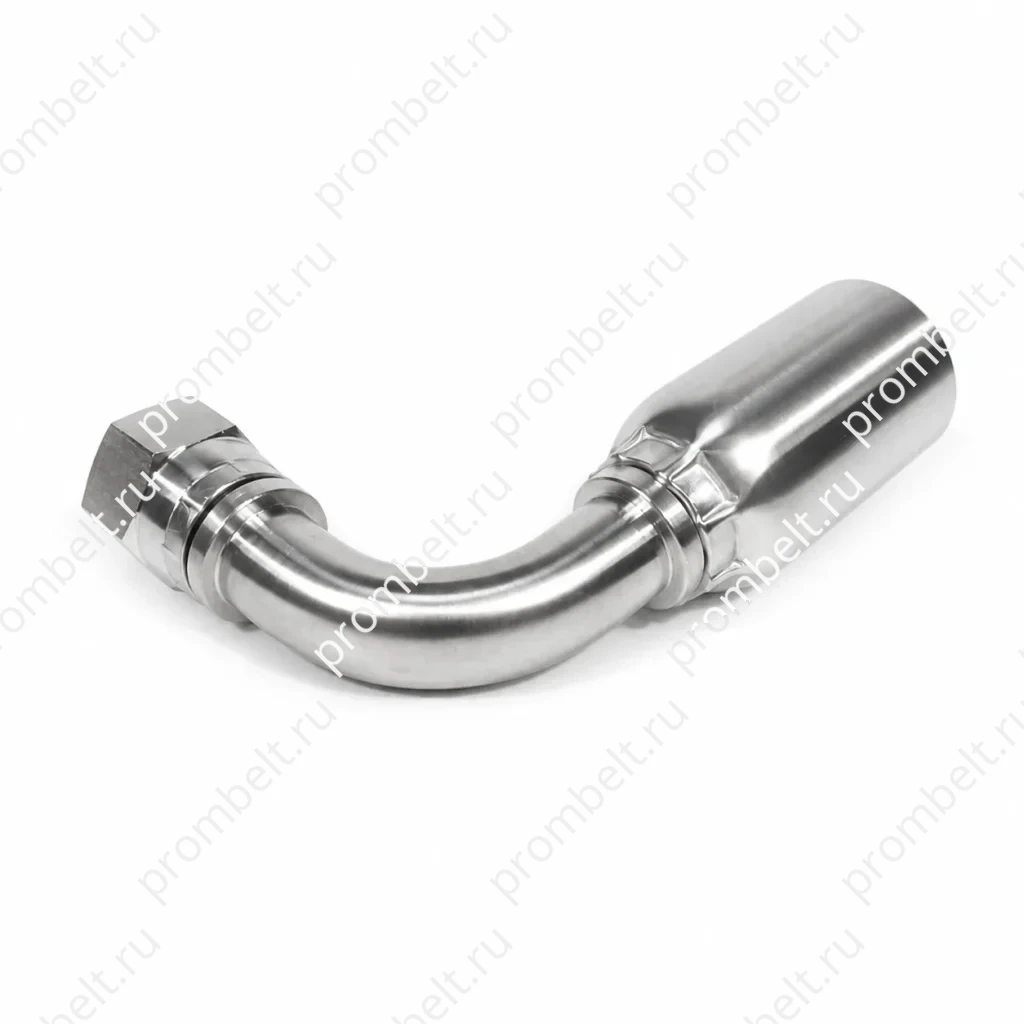

Обжимной фитинг РВД серии HY JIC 74° с накидной гайкой, угол 90°, SS304/SS316/SS316L

Обжимной фитинг РВД серии HY — угловое исполнение 90° с соединением JIC, внутренней резьбой, накидной гайкой и уплотнением по конусу 74°. Материалы: SS304, SS316, SS316L. Указана совместимость с фитингами Parker серии HY и рукавами Parker AX, BXX. Размерный ряд включает артикулы SS-HY-FJX90-04-04...SS-HY-FJX90-20-20, резьбы от 7/16-20 до 1-5/8-12 и внутренний диаметр рукава от 1/4″ до 1-1/4″.

Соединение — JIC с внутренней резьбой, накидной гайкой и уплотнением по конусу 74°

Технические данные

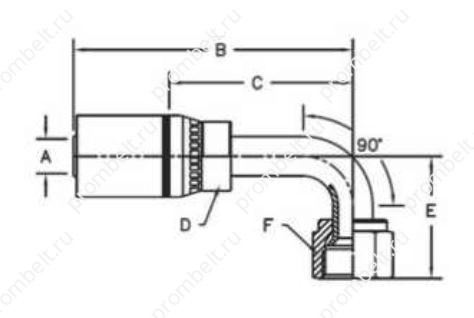

Схема и присоединительные размеры

Обжимной фитинг РВД серии HY представляет собой угловой фитинг 90° с соединением JIC, внутренней резьбой, накидной гайкой и уплотнением по конусу 74°. Изделие относится к постоянным обжимным гидравлическим фитингам компрессионного типа.

Основные характеристики

Тип изделия	обжимной фитинг РВД
Серия	HY
Соединение	JIC с внутренней резьбой, накидной гайкой и уплотнением по конусу 74°
Исполнение	угол 90°
Материалы	SS304, SS316, SS316L
Совместимость с фитингами	Parker серия HY

Совместимые рукава

Группа	Обозначения
Рукава	100R1AT, 100R2AT, 100R3, 100R4, 100R5, 100R6, 100R7, 100R8, 100R16, 100R17
Рукава Parker	AX, BXX

Размеры и артикулы

Артикул	Резьба	Внутренний диаметр рукава	A, дюйм	B, дюйм	C, дюйм	D, дюйм	E, дюйм	F, дюйм
SS-HY-FJX90-04-04	7/16-20	1/4″	0.25	3.14	1.88	5/8	0.39	9/16
SS-HY-FJX90-06-06	9/16-18	3/8″	0.375	3.47	1.97	11/16	0.43	11/16
SS-HY-FJX90-06-08	3/4-16	3/8″	0.375	3.81	2.31	3/4	0.59	7/8
SS-HY-FJX90-08-08	3/4-16	1/2″	0.5	3.91	2.41	7/8	0.59	7/8
SS-HY-FJX90-08-10	7/8-14	1/2″	0.5	3.56	2.06	7/8	0.63	1
SS-HY-FJX90-10-10	7/8-14	5/8″	0.625	3.81	2.31	1-1/8	0.63	1
SS-HY-FJX90-12-12	1-1/16-12	3/4″	0.75	3.94	2.34	1-1/8	0.83	1-1/4
SS-HY-FJX90-16-16	1-5/16-12	1″	1	4.55	2.82	1-3/8	0.95	1-1/2
SS-HY-FJX90-20-20	1-5/8-12	1-1/4″	1.25	5.94	3.97	1-3/4	1.47	2

Для заказа

Что указать в заявке

Типоразмер или артикул
Размер рукава и присоединения
Материал
Количество
