Цельные обжимные фитинги для РВД

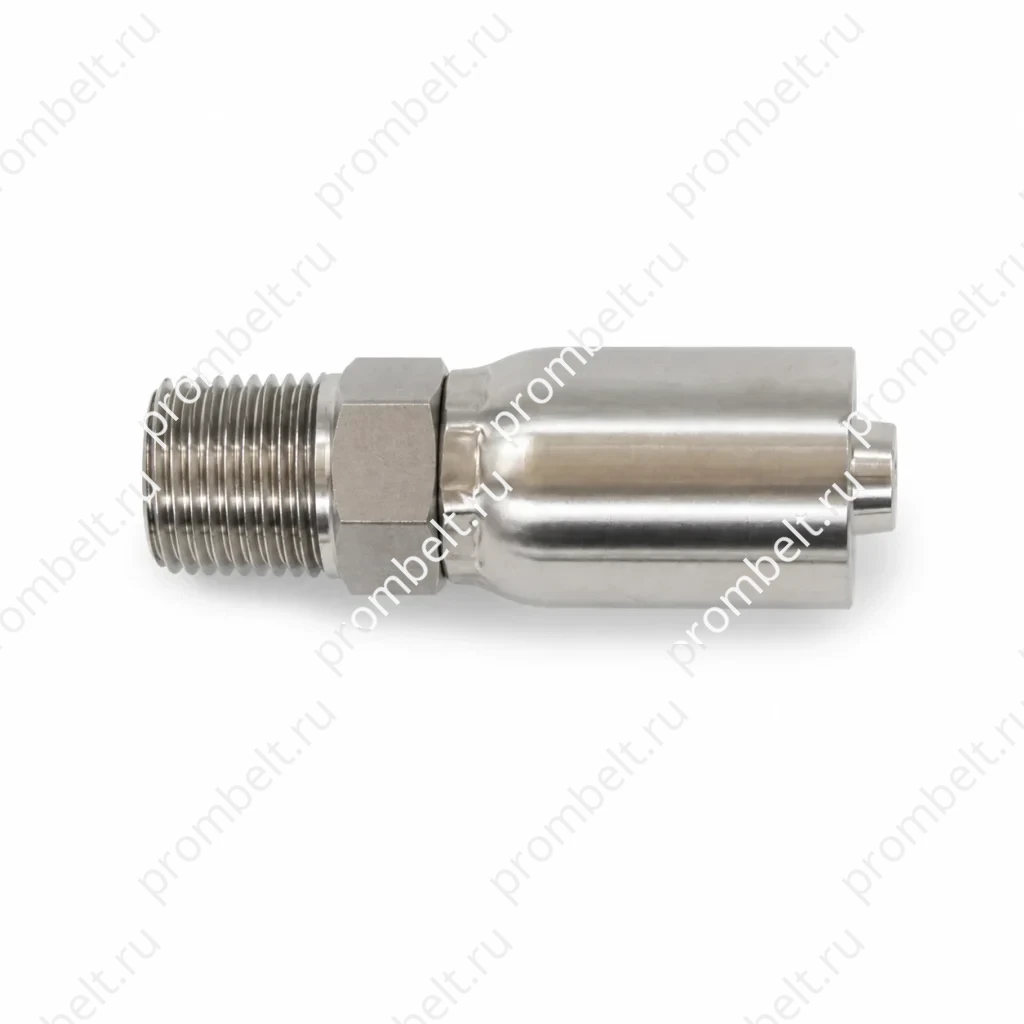

Жесткий фитинг для рукава серии HY с наружной резьбой NPTF из нержавеющей стали

Жесткий фитинг для рукава серии HY с наружной резьбой NPTF выпускается в исполнении из нержавеющей стали SS304, SS316 и SS316Ti. Размерный ряд указан от 1/4″ до 1-1/4″. В таблице приведены артикулы SS-HY-MP, резьба NPTF, внутренний диаметр рукава, длины L и C, а также размер шестигранника S1. Совместимость заявлена с рукавами 100R1AT, 100R2AT, 100R3, 100R4, 100R5, 100R6, 100R7, 100R8, 100R16, 100R17, а также AX и BXX.

Тип соединения — наружная резьба NPTF
Материал — SS304, SS316, SS316Ti

Технические данные

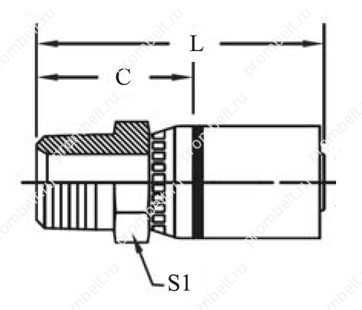

Схема и присоединительные размеры

Жесткий фитинг для рукава серии HY с наружной резьбой NPTF предназначен для присоединения гидравлического рукава к резьбовому соединению. Изделие указано в исполнении из нержавеющей стали SS304, SS316 и SS316Ti.

Основные характеристики

Характеристика	Значение
Серия	HY
Тип соединения	наружная резьба NPTF
Исполнение	жесткий фитинг для рукава
Материал	SS304, SS316, SS316Ti
Размеры	от 1/4″ до 1-1/4″

Совместимость с рукавами

Группа	Указанные типы
Гидравлические рукава	100R1AT, 100R2AT, 100R3, 100R4, 100R5, 100R6, 100R7, 100R8, 100R16, 100R17
Дополнительные типы рукавов	AX, BXX

Размерная таблица

Артикул	Резьба NPTF	Внутренний диаметр рукава	L, общая длина	C, длина отрезки	S1, шестигранник
SS-HY-MP-04-04	1/4-18	1/4"	2.32	1.06	9/16
SS-HY-MP-06-06	3/8-18	3/8"	2.67	1.17	11/16
SS-HY-MP-08-08	1/2-14	1/2"	3	1.5	7/8
SS-HY-MP-12-12	3/4-14	3/4"	3.1	1.51	1-1/8
SS-HY-MP-16-16	1-11-1/2	1"	3.45	1.72	1-3/8
SS-HY-MP-20-20	1-1/4-11-1/2	1-1/4"	3.8	1.8	1-3/4
