Цельные обжимные фитинги для РВД

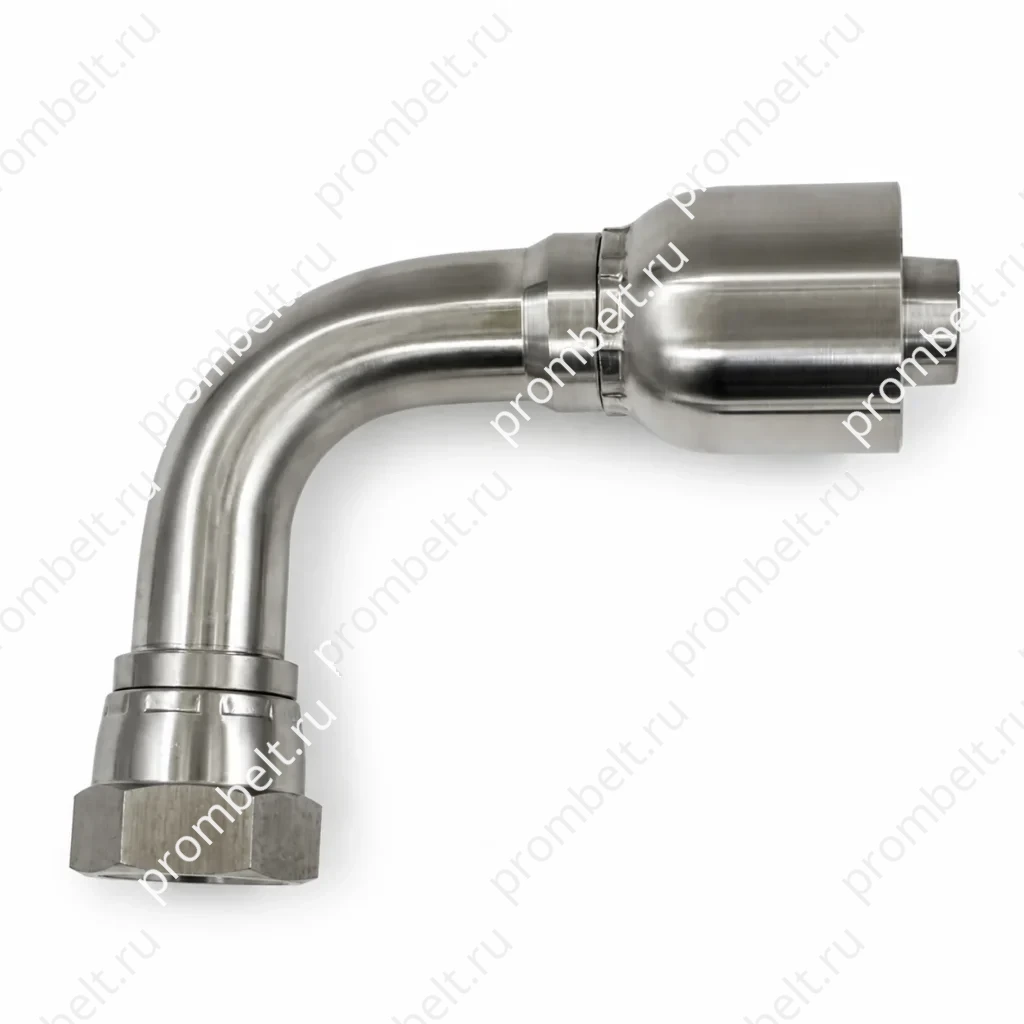

Угловой обжимной фитинг серии 43 SS316 для гидравлического рукава, 90°, резьба UNF

Угловой обжимной фитинг серии 43 из SS316 предназначен для гидравлических рукавов и выполнен в форме отвода 90°. Идентификация изделия ведется по артикулам SS-43-FJX90; в таблице источника указаны резьбы UNF и внутренние диаметры рукавов от 1/4″ до 2″. Применение: в нефтегазовой отрасли, морской сфере и химической промышленности, а также обжим на разных типах резиновых рукавов.

  • Тип изделия — обжимной фитинг для гидравлического рукава
  • Форма — угловое исполнение 90°

Угловой обжимной фитинг серии 43 из SS316 предназначен для гидравлических рукавов. Изделие имеет форму отвода 90° и резьбу UNF; в источнике указана возможность обжима на разных типах резиновых рукавов.

Основные характеристики

Характеристика Значение
Тип изделия обжимной фитинг для гидравлического рукава
Серия 43
Форма угловое исполнение 90°
Материал SS316
Резьба UNF
Указанное применение нефтегазовая отрасль, морское применение, химическая промышленность

Размеры и артикулы

Артикул Резьба UNF Внутренний диаметр рукава L, общая длина C, длина отсечки D S1, шестигранник
SS-43-FJX90-04-04 7/16-20 1/4″ 2.01 1.18 0.94 0.56
SS-43-FJX90-06-06 9/16-18 3/8″ 2.72 1.65 1.14 0.69
SS-43-FJX90-08-08 3/4-16 1/2″ 2.76 1.5 1.22 0.87
SS-43-FJX90-10-10 7/8-16 5/8″ 2.8 1.65 1.38 0.87
SS-43-FJX90-12-12 1 1/16-12 3/4″ 3.98 2.4 2.4 1.06
SS-43-FJX90-16-16 1 5/16-12 1″ 4.96 3.19 3.19 1.5
SS-43-FJX90-20-20 1-5/8-12 1-1/4″ 5.51 3.66 3.66 2
SS-43-FJX90-24-24 1-7/8-12 1-1/2″ 5.94 3.58 3.58 2.25
SS-43-FJX90-32-32 2-1/2-12 2″ 8.11 5.31 5.31 2.5

Для заказа

Что указать в заявке

  • Типоразмер или артикул
  • Размер рукава и присоединения
  • Материал
  • Количество
