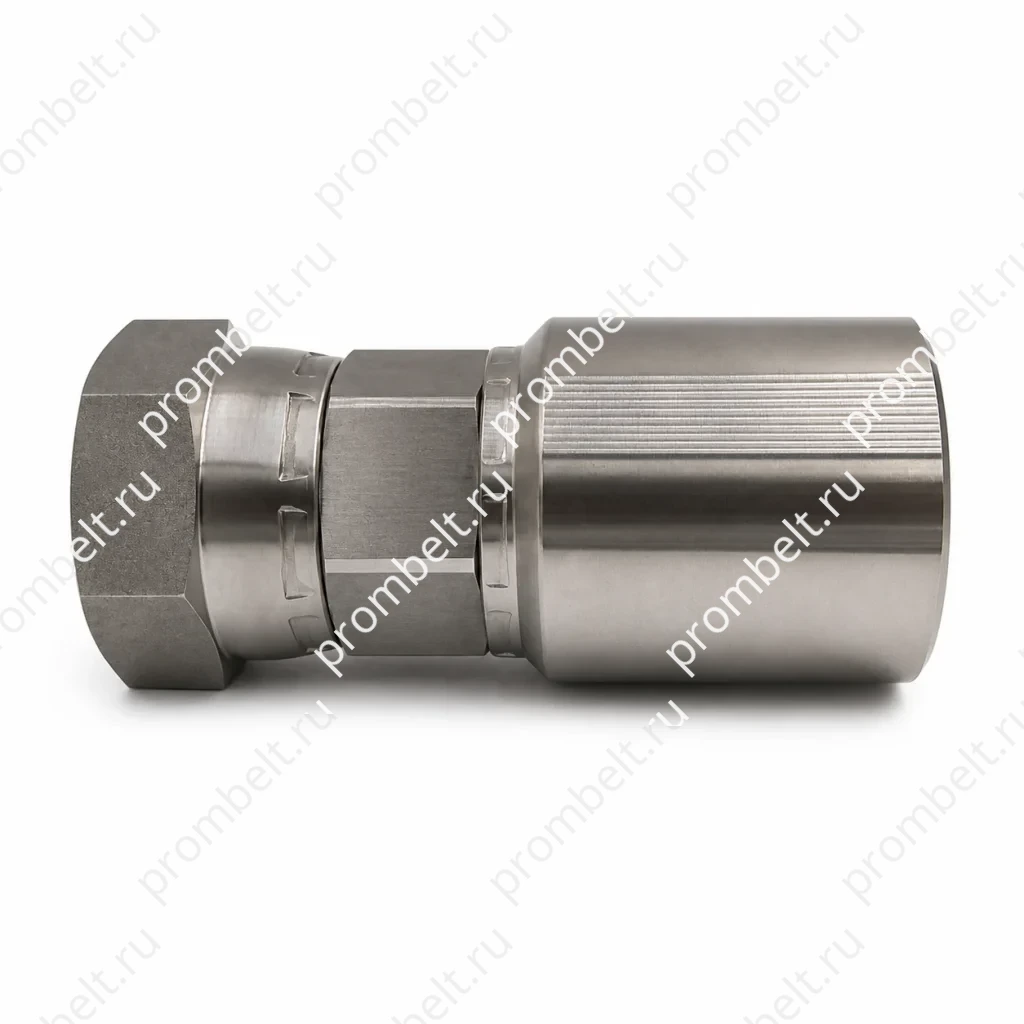

Гидравлический фитинг JIC 37° из нержавеющей стали 304/316/316L, артикулы SS-BW-FJX
Гидравлический фитинг JIC 37° из нержавеющей стали 304, 316 или 316L идентифицируется артикулами SS-BW-FJX и резьбой UNF/UN-2A. Размерный ряд включает варианты для внутреннего диаметра рукава от 1/4″ до 2″, с указанными параметрами L, C, S1 и S2. Совместимость в источнике указана для рукавов 100R1AT, 100R2AT, 100R4, 100R9, 100R11, 100R12, 100R16, 100R17, DIN4SP и DIN4SH.
- Резьба — UNF/UN-2A
- Материал — нержавеющая сталь 304, 316, 316L
- Совместимые рукава без снятия наружного слоя — 100R1AT, 100R2AT, 100R4, 100R9, 100R11, 100R12, 100R16, 100R17, DIN4SP, DIN4SH
Технические данные

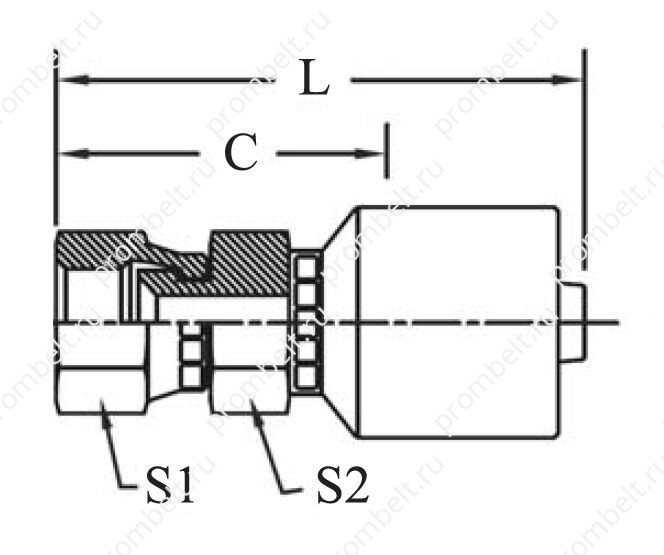

Схема и присоединительные размеры
Гидравлический фитинг JIC 37° с резьбой UNF/UN-2A предназначен для соединения с рукавами в гидравлических системах. Материалы: 304, 316 и 316L из нержавеющей стали, а также размерный ряд артикулов SS-BW-FJX.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Тип изделия | гидравлический фитинг JIC 37° |
| Резьба | UNF/UN-2A |
| Материал | нержавеющая сталь 304, 316, 316L |
| Совместимые рукава без снятия наружного слоя | 100R1AT, 100R2AT, 100R4, 100R9, 100R11, 100R12, 100R16, 100R17, DIN4SP, DIN4SH |
| Совместимые рукава со снятием наружного слоя | 100R13 до 1" включительно, 100R15 только 3/4" |
| Указанное применение | гидравлические системы, применение при высоком давлении, нефтегазовая, пищевая, химическая и автомобильная отрасли |
Размеры и артикулы
| Артикул | Резьба (UNF/UN-2A) | Внутренний диаметр рукава | L, общая длина | C, длина отреза | S1, шестигранник | S2, шестигранник |
|---|---|---|---|---|---|---|
| SS-BW-FJX-04-04 | 7/16-20 | 1/4" | 2.08 | 1.02 | 9/16 | 9/16 |
| SS-BW-FJX-06-06 | 9/16-18 | 3/8" | 2.50 | 0.72 | 3/4 | 3/4 |
| SS-BW-FJX-08-08 | 3/14-16 | 1/2" | 2.64 | 1.30 | 7/8 | 7/8 |
| SS-BW-FJX-10-10 | 7/8-14 | 5/8" | 3.38 | 1.52 | 1-1/16 | 7/8 |
| SS-BW-FJX-12-12 | 1 1/6-12 | 3/4" | 3.38 | 1.59 | 1-1/4 | 1-1/16 |
| SS-BW-FJX-16-16 | 1 5/16-12 | 1" | 3.78 | 1.67 | 1 1/2 | 1-3/8 |
| SS-BW-FJX-20-20 | 1 5/8-12 | 1 1/4" | 4.37 | 1.92 | 2 | 1-11/16 |
| SS-BW-FJX-24-24 | 1 7/8-12 | 1 1/2" | 4.76 | 2.16 | 2 1/4 | 2 |
| SS-BW-FJX-32-32 | 2 1/2-12 | 2" | 5.95 | 2.70 | 2 7/8 | 2 1/2 |
Промежуточные размерные сочетания, например SS-BW-FJX-08-04.
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
