Цельные обжимные фитинги для РВД

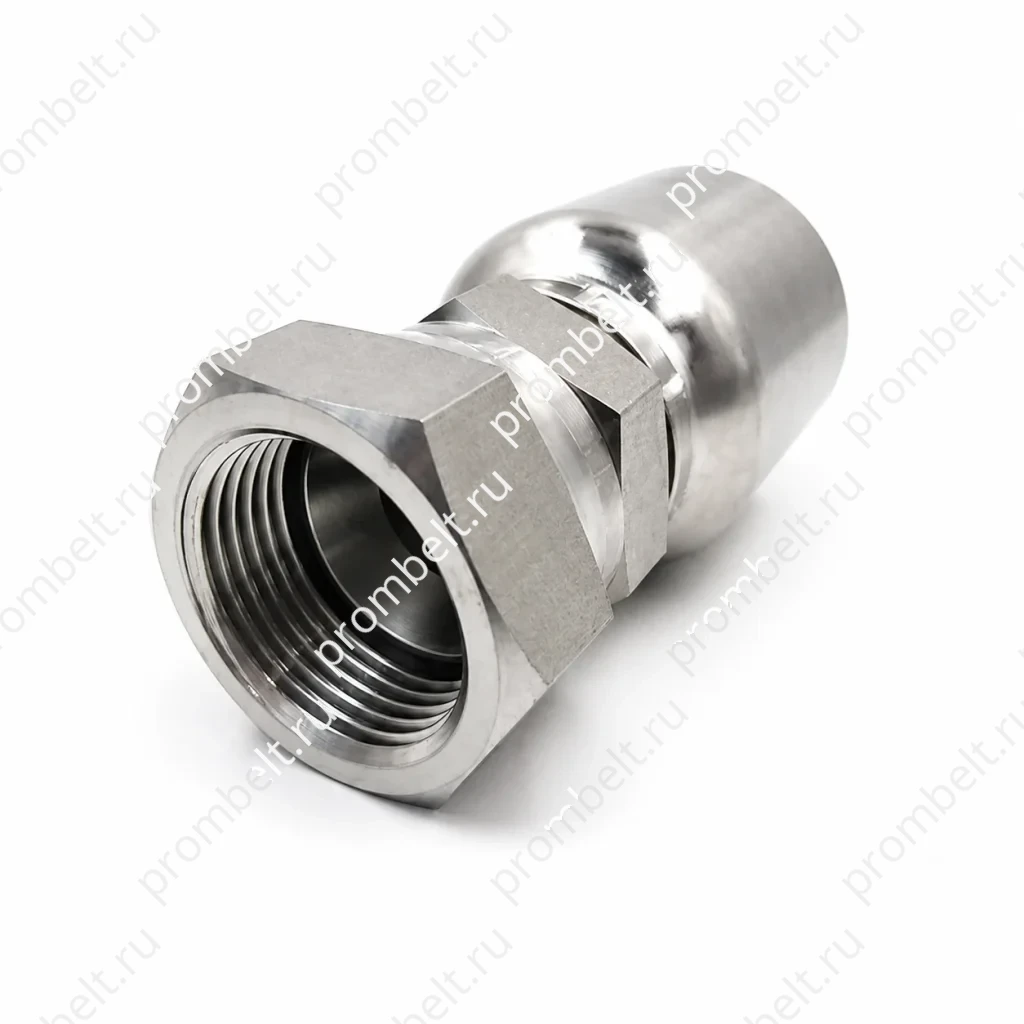

Обжимной фитинг JIC 37° с внутренней резьбой для РВД SS-43-FJX, нержавеющая сталь

Обжимной фитинг JIC 37° с внутренней резьбой для РВД SS-43-FJX предназначен для гидравлических рукавов и идентифицируется по резьбе UNF, размеру рукава и артикулу. Материалы исполнения: SS304, SS316 и SS316Ti. Указанная совместимость по рукавам: 100R1AT, 100R2AT, 100R4, 100R16 и 100R17. Размерный ряд включает резьбы UNF от 7/16-20 до 2-1/2-12 и внутренний диаметр рукава от 1/4″ до 2″; пример переходного типоразмера: SS-43-FJX-08-06.

  • Тип изделия — обжимной гидравлический фитинг для РВД
  • Соединение — JIC 37° с внутренней резьбой
  • Материал — SS304, SS316, SS316Ti
  • Совместимые рукава — 100R1AT, 100R2AT, 100R4, 100R16, 100R17

Обжимной фитинг JIC 37° с внутренней резьбой для РВД SS-43-FJX изготовлен из нержавеющей стали SS304, SS316 или SS316Ti. В источнике указана совместимость с рукавами 100R1AT, 100R2AT, 100R4, 100R16 и 100R17.

Основные характеристики

Тип изделия обжимной гидравлический фитинг для РВД
Соединение JIC 37° с внутренней резьбой
Материал SS304, SS316, SS316Ti
Совместимые рукава 100R1AT, 100R2AT, 100R4, 100R16, 100R17
Указанные серии рукавов 301LT, 302, 304, 341, 351ST, 351TC, 422, 421WC, 424, 426, 431, 436, 451TC, 451 ST, 471TC, 471ST, 472TC, 482TC, 482ST, 601, 881

Размеры и артикулы

Артикул Резьба UNF Внутренний диаметр рукава L, общая длина C, отрезка S1, шестигранник S2, шестигранник
SS-43-FJX-04-04 7/16-20 1/4″ 1.95 0.83 0.56 0.56
SS-43-FJX-06-06 9/16-18 3/8″ 2.34 0.91 0.69 0.69
SS-43-FJX-08-08 3/4-16 1/2″ 2.55 0.91 0.87 0.87
SS-43-FJX-10-10 7/8-16 5/8″ 2.98 0.98 1 0.87
SS-43-FJX-12-12 1 1/16-12 3/4″ 3.16 1.06 1.25 1.06
SS-43-FJX-16-16 1 5/16-12 1″ 3.66 1.3 1.37 1.5
SS-43-FJX-20-20 1-5/8-12 1-1/4″ 3.86 1.38 2 2
SS-43-FJX-24-24 1-7/8-12 1-1/2″ 4.93 1.69 2.12 2.25
SS-43-FJX-32-32 2-1/2-12 2″ 5.9 2.17 2.87 2.5

Доступность переходных типоразмеров, например SS-43-FJX-08-06.

Для заказа

Что указать в заявке

  • Типоразмер или артикул
  • Размер рукава и присоединения
  • Материал
  • Количество
