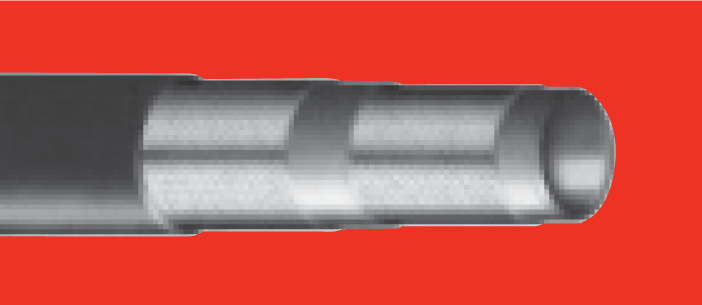

Рукав высокого давления

JACKMASTER

Экстремальное статическое давление

Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.

Все модели РВД

Техническая таблица

Размеры и рабочие параметры

Прокрутите таблицу по горизонтали, чтобы увидеть все значения.

СТАНДАРТ	РАЗМЕР РУКАВА
СТАНДАРТ	РАЗМЕР РУКАВА		R.O.D.		O.D.		MAX W.P.		BURST PRESSURE		MIN.BEND RADIUS		WEIGHT		FITTING
	DN	inch	mm	inch	mm	inch	bar	psi	bar	psi	mm	inch	g/m	lb/ft
H01034006E099	6	1/4″	12,7	0,50	14,7	0,58	725	10500	1450	21025	100	3,94	360	0,24	MF+M03400-04
H01034010E099	10	3/8″	15,0	0,59	16,8	0,66	725	10500	1450	21025	127	5,00	395	0,26	MF+M03400-06

Описание исполнения

Конструкция и условия эксплуатации

ОБЛАСТЬ ПРИМЕНЕНИЯ
Подъемные системы
ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ:
-40°F до +212°F
-40°C до +100°C
МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
(кратковременная работа) 250°F 121°C
РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
Минеральные масла, растительные и сурепные масла, масла на основе гликоля и полигликоля, синтетические масла на основе сложного эфира, водоэмульсионные масла, вода

Оборудование предназначено для подъемных систем. Любое другое его использование может повлиять негативно на продолжительность его эксплуатации.

ФИТИНГ: MF2000® — MULTIFIT
ТРУБКА: Синтетическая маслостойкая резина
УСИЛЕНИЕ: 2 высокопрочных стальных оплетки
НАРУЖНЫЙ СЛОЙ: Cинтетическая экологически прочная резина
СООТВЕТСТВИЕ НОРМАМ: IJ100 hydraulic jack spec.
