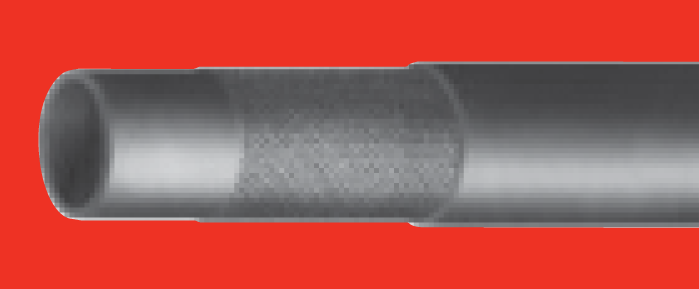

Рукав высокого давления
MULTITEX
SAE 100 R6 EN 854 R6/1TE
Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.
Техническая таблица
Размеры и рабочие параметры
Прокрутите таблицу по горизонтали, чтобы увидеть все значения.
| СТАНДАРТ | РАЗМЕР РУКАВА |  |
 |
 |
 |
 |
 |
 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R.O.D. | O.D. | MAX W.P. | BURST PRESSURE | MIN.BEND RADIUS | WEIGHT | FITTING | |||||||||
| DN | inch | mm | inch | mm | inch | bar | psi | bar | psi | mm | inch | g/m | lb/ft | ||
| H09067005IB99 | 5 | 3/16″ | — | — | 11,0 | 0,43 | 35 | 500 | 140 | 2030 | 35 | 1,38 | 93 | 0,06 | MF+M00820-03 |
| H09067006IB99 | 6 | 1/4″ | — | — | 12,6 | 0,50 | 30 | 430 | 120 | 1740 | 45 | 1,77 | 117 | 0,07 | MF+M00820-04 |
| H09067008IB99 | 8 | 5/16″ | — | — | 14,1 | 0,56 | 30 | 430 | 120 | 1740 | 65 | 2,56 | 135 | 0,10 | MF+M00820-05 |
| H09067010IB99 | 10 | 3/8″ | — | — | 15,8 | 0,62 | 30 | 430 | 120 | 1740 | 75 | 2,95 | 165 | 0,11 | MF+M00820-06 |
| H09067012IB99 | 12 | 1/2″ | — | — | 19,4 | 0,76 | 30 | 430 | 120 | 1740 | 90 | 3,54 | 215 | 0,15 | MF+M00820-08 |
| H09067016B099 | 16 | 5/8″ | — | — | 23,0 | 0,91 | 30 | 430 | 120 | 1740 | 115 | 4,53 | 285 | 0,19 | MF+M00820-010 |
| H09067019B099 | 19 | 3/4″ | — | — | 26,0 | 1,02 | 30 | 430 | 120 | 1740 | 140 | 5,51 | 325 | 0,22 | MF+M00820-12 |
| H09067025B099 | 25 | 1″ | — | — | 32,0 | 1,96 | 30 | 430 | 120 | 1740 | 150 | 5,91 | 430 | 0,29 | MF+M00820-16 |
Описание исполнения
Конструкция и условия эксплуатации
|
ОБЛАСТЬ ПРИМЕНЕНИЯ: |
ФИТИНГ: MF2000® — MULTIFIT |
