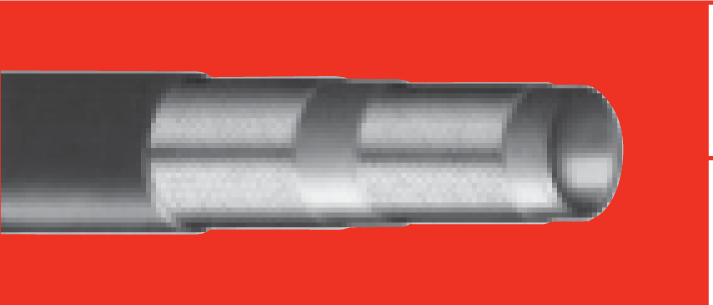

Рукав высокого давления
NOZONE®/2K
ПОВЫШЕННОЕ СОПРОТИВЛЕНИЕ ВОЗДУХА
Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.
Техническая таблица
Размеры и рабочие параметры
Прокрутите таблицу по горизонтали, чтобы увидеть все значения.
| СТАНДАРТ | РАЗМЕР РУКАВА |  |
 |
 |
 |
 |
 |
 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R.O.D. | O.D. | MAX W.P. | BURST PRESSURE | MIN.BEND RADIUS | WEIGHT | FITTING | |||||||||
| DN | inch | mm | inch | mm | inch | bar | psi | bar | psi | mm | inch | g/m | lb/ft | ||
| H01039006E097 | 6 | 1/4″ | 11,3 | 0,44 | 13,1 | 0,52 | 400 | 5800 | 1850 | 26820 | 45 | 1,77 | 275 | 0,18 | MF+M03400-04 |
| H01039008E097 | 8 | 5/16″ | 12,9 | 0,51 | 14,7 | 0,58 | 350 | 5070 | 1700 | 24650 | 55 | 2,17 | 335 | 0,22 | MF+M03400-05 |
| H01039010E097 | 10 | 3/8″ | 15,0 | 0,59 | 16,8 | 0,66 | 330 | 4780 | 1500 | 21750 | 65 | 2,56 | 400 | 0,27 | MF+M03400-06 |
| H01039012E097 | 12 | 1/2″ | 18,5 | 0,73 | 20,3 | 0,80 | 275 | 3980 | 1220 | 17690 | 80 | 3,15 | 505 | 0,31 | MF+M03400-08 |
| H01039016E097 | 16 | 5/8″ | 21,8 | 0,86 | 23,6 | 0,93 | 250 | 3620 | 1050 | 15220 | 90 | 3,54 | 605 | 0,44 | MF+M03400-10 |
| H01039019E097 | 19 | 3/4″ | 25,6 | 1,01 | 27,6 | 1,09 | 215 | 3110 | 920 | 13340 | 120 | 4,72 | 815 | 0,55 | MF+M03400-12 |
Описание исполнения
Конструкция и условия эксплуатации
|
ОБЛАСТЬ ПРИМЕНЕНИЯ |
ФИТИНГ: MF2000® — MULTIFIT ТРУБКА: Синтетическая маслостойкая резина УСИЛЕНИЕ: 2 высокопрочных стальных оплетки НАРУЖНЫЙ СЛОЙ: Cинтетическая резина с озоновым и атмосферным сопротивлением и термостойкостью СООТВЕТСТВИЕ НОРМАМ: превышает EN 857 2SC и ISO 11237-1 2SC |
