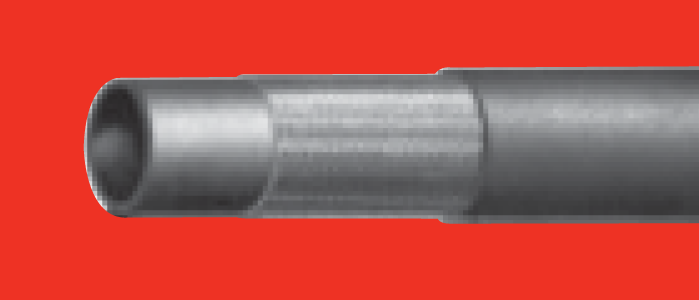

Рукав высокого давления
POWERPLAST
КОНЦЕНТРАЦИЯ И ВЫСОКОЕ СТАТИЧЕСКОЕ ДАВЛЕНИЕ
Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.
Техническая таблица
Размеры и рабочие параметры
Прокрутите таблицу по горизонтали, чтобы увидеть все значения.
| СТАНДАРТ | РАЗМЕР РУКАВА |  |
 |
 |
 |
 |
 |
 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R.O.D. | O.D. | MAX W.P. | BURST PRESSURE | MIN.BEND RADIUS | WEIGHT | FITTING | |||||||||
| DN | inch | mm | inch | mm | inch | bar | psi | bar | psi | mm | inch | g/m | lb/ft | ||
| H01015005IB99 | 5 | 3/16″ | — | — | 9,8 | 0,39 | 345 | 5000 | 1380 | 20010 | 75 | 2,95 | 130 | 0,09 | MF+M00820-03 |
| H01015A06IB99 6 | 6 | 1/4″ | — | — | 11,7 | 0,46 | 310 | 4490 | 1240 | 17980 | 100 | 3,94 | 160 | 0,11 | MF+M00820-04 |
| H01015008IB99 | 8 | 5/16″ | — | — | 13,4 | 0,53 | 250 | 3620 | 1000 | 14500 | 115 | 4,53 | 180 | 0,12 | MF+M00820-05 |
| H010150010IB99 | 10 | 3/8″ | — | — | 15,5 | 0,61 | 240 | 3480 | 960 | 13920 | 130 | 5,12 | 220 | 0,15 | MF+M00820-06 |
| H01015012IB99 | 12 | 1/2″ | — | — | 19,0 | 0,75 | 190 | 2750 | 760 | 11020 | 180 | 7,09 | 290 | 0,19 | MF+M00820-08 |
Описание исполнения
Конструкция и условия эксплуатации
|
ОБЛАСТЬ ПРИМЕНЕНИЯ |
ФИТИНГ: MF2000® — MULTIFIT ТРУБКА: Tермопластичная маслоупорная резина УСИЛЕНИЕ: 1 высокопрочная стальная оплетка НАРУЖНЫЙ СЛОЙ: Tермопластиченый эластомер с высокой озоностойкостью и высоким сопротивлением абразивному износу СООТВЕТСТВИЕ НОРМАМ: MANULI® design |
