Рукав высокого давления

ROCKMASTER®/1SN

УСТОЙЧИВОСТЬ К АБРАЗИВАМ, ОЗОНО- И ТЕРМОСТОЙКОСТЬ

Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.

Все модели РВД

Техническая таблица

Размеры и рабочие параметры

Прокрутите таблицу по горизонтали, чтобы увидеть все значения.

СТАНДАРТ	РАЗМЕР РУКАВА
СТАНДАРТ	РАЗМЕР РУКАВА		R.O.D.		O.D.		MAX W.P.		BURST PRESSURE		MIN.BEND RADIUS		WEIGHT		FITTING
	DN	inch	mm	inch	mm	inch	bar	psi	bar	psi	mm	inch	g/m	lb/ft
H01007006EB99	6	1/4″	11,0	0,43	13,0	0,51	225	3260	1000	14500	100	3,94	240	0,16	MF+M03400-04
H01007008EB99	8	5/16″	12,6	0,50	14,6	0,57	215	3110	950	13770	114	4,49	255	0,17	MF+M03400-05
H01007010EB99	10	3/8″	15,0	0,59	17,0	0,67	180	2610	800	11600	127	5,00	360	0,24	MF+M03400-06
H01007012EB99	12	1/2″	18,1	0,71	20,1	0,79	160	2320	680	9860	178	7,01	450	0,30	MF+M03400-08
H01007016EB99	16	5/8″	21,3	0,84	23,3	0,92	130	1880	600	8700	200	7,87	510	0,34	MF+M03400-10
H01007019EB99	19	3/4″	25,3	1,00	27,3	1,07	105	1520	500	7250	240	9,45	610	0,41	MF+M03400-12
H01007025EB99	25	1″	33,1	1,30	35,1	1,38	90	1300	360	5220	300	11,81	920	0,62	MF+M03400-16
H01007032EB99	32	1,1/4″	40,6	1,60	43,3	1,70	65	940	260	3770	419	16,50	1250	0,84	MF+M03400-20
H01007040EB99	40	1,1/2″	47,0	1,85	49,7	1,96	50	720	260	3770	500	19,69	1600	1,07	MF+M03400-24
H01007051EB99	51	2″	60,4	2,38	63,1	2,48	40	580	250	3620	630	24,80	2200	1,47	MF+M03400-32
H01007060EB99	60	2,3/8″	68,8	2,71	71,5	2,81	50	720	200	2900	650	25,59	2210	1,48	MF+M03400-38

Описание исполнения

Конструкция и условия эксплуатации

ОБЛАСТЬ ПРИМЕНЕНИЯ
Гидравлические системы среднего и низкого давления, возвратные линии в экстремальных режимах эксплуатации, специализированное оборудование для экстремальных режимов работы, судоходные устройства, оборудования для подземных и наземных строительных работ
ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
-40°F до +250°F -40°C до +121°C
МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
(кратковременная работа) 257°F 125°C
РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
Минеральные масла, растительные и сурепные масла, синтетические масла на основе сложного эфира, масла на основе гликоля и полигликоля,
водоэмульсионные масла, вода

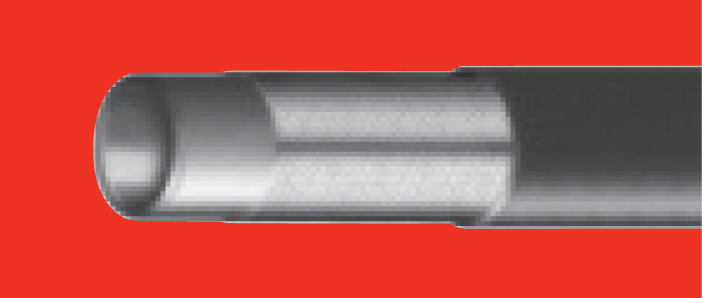

ФИТИНГ: MF2000® — MULTIFIT
ТРУБКА: Синтетическая маслостойкая резина
УСИЛЕНИЕ: 1 высокопрочная стальная оплетка
НАРУЖНЫЙ СЛОЙ: Cинтетическая резина с высоким озоно-, тепло- и атмосферостойкостью
СООТВЕТСТВИЕ НОРМАМ: Превышает EN 853 1SN — SAE 100 R1AT — ISO 1436-1 1SN/R1AT
