Рукав высокого давления

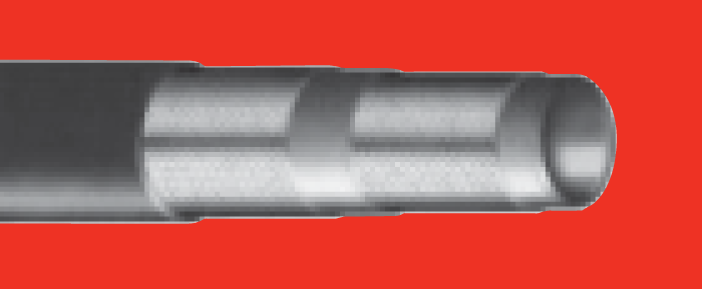

ROCKMASTER®/2SN

УСТОЙЧИВОСТЬ К АБРАЗИВАМ, ОЗОНО- И ТЕРМОСТОЙКОСТЬ

Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.

Все модели РВД
ROCKMASTER®/2SN

Техническая таблица

Размеры и рабочие параметры

Прокрутите таблицу по горизонтали, чтобы увидеть все значения.

СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
DN inch mm inch mm inch bar psi bar psi mm inch g/m lb/ft
H01007006EB99 6 1/4″ 12,7 0,50 14,7 0,58 400 5800 1750 25370 50 1,97 360 0,24 MF+M03400-04
H01007009EB99 8 5/16″ 14,3 0,56 16,3 0,64 350 5070 1480 21460 60 2,36 395 0,26 MF+M03400-05
H01007010EB99 10 3/8″ 16,7 0,66 18,7 0,74 350 5070 1400 20300 70 2,76 505 0,34 MF+M03400-06
H01007012EB99 12 1/2″ 19,8 0,78 21,8 0,86 350 5070 1400 20300 89 3,50 640 0,43 MF+M03400-08
H01007016EB99 16 5/8″ 23,0 0,91 25,0 0,98 250 3620 1020 14790 100 3,94 710 048 MF+M03400-10
H01007019EB99 19 3/4″ 27,0 1,06 29,0 1,14 215 3110 900 13050 130 5,12 945 0,63 MF+M03400-12
H01007025EB99 25 1″ 34,8 1,37 36,8 1,45 175 2530 670 9710 160 6,30 1305 0,87 MF+M03400-16
H01007032EB99 32 1,1/4″ 44,3 1,74 47,0 1,85 140 2030 560 8120 419 16,50 1940 1,30 MF+M03400-20
H01007040EB99 40 1,1/2″ 50,7 2,00 53,4 2,10 100 1450 500 7250 500 19,69 2245 1,50 MF+M03400-24
H01007051EB99 51 2″ 63,5 2,50 66,2 2,61 90 1300 420 6090 630 24,80 3085 2,07 MF+M03400-32
H01007060EB99 60 2,3/8″ 68,8 2,71 71,5 2,81 90 1300 360 5220 650 25,59 2635 1,77 MF+M03400-38

Описание исполнения

Конструкция и условия эксплуатации

ОБЛАСТЬ ПРИМЕНЕНИЯ
Гидравлические системы высокого и среднего давления в экстремальных режимах эксплуатации, специализированное оборудование для экстремальных режимов работы, судоходные устройства, оборудования для подземных и наземных работ
ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
-40°F до +250°F -40°C до +121°C
МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
(кратковременная работа) 257°F 125°C
РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
Минеральные масла, растительные и сурепные масла, синтетические масла на основе сложного эфира, масла на основе гликоля и полигликоля, водоэмульсионные масла, вода

 ФИТИНГ: MF2000® — MULTIFIT
ТРУБКА: Синтетическая маслостойкая резина
УСИЛЕНИЕ: 2 высокопрочных стальных оплетки
НАРУЖНЫЙ СЛОЙ: Cинтетическая резина с высоким озоно-, тепло- и атмосферостойкостью.
СООТВЕТСТВИЕ НОРМАМ: Превышает EN 853 2SN — SAE 100 R2AT — ISO 1436-1 2SN/R2AT
