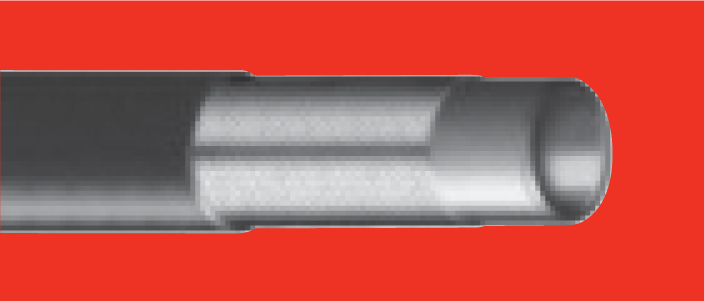

Рукав высокого давления
SHIELDMASTER®/2SC MINE
Одобрено MSHA
Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.
Техническая таблица
Размеры и рабочие параметры
Прокрутите таблицу по горизонтали, чтобы увидеть все значения.
| СТАНДАРТ | РАЗМЕР РУКАВА |  |
 |
 |
 |
 |
 |
 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R.O.D. | O.D. | MAX W.P. | BURST PRESSURE | MIN.BEND RADIUS | WEIGHT | FITTING | |||||||||
| DN | inch | mm | inch | mm | inch | bar | psi | bar | psi | mm | inch | g/m | lb/ft | ||
| H01105019EB99 | 19 | 3/4″ | 25.6 | 1.01 | 27.8 | 1.09 | 245 | 3550 | 980 | 14210 | 120 | 4.72 | 815 | 0.55 | MF+M00120-12 |
| H01105025EB99 | 25 | 1″ | 33.0 | 1.30 | 35.2 | 1.39 | 210 | 3040 | 840 | 12180 | 150 | 5.91 | 1195 | 0.80 | MF+M00120-16 |
| H01105031EB99 | 31 | 1.1/4″ | 1.62 | 1.62 | 43.5 | 1.71 | 140 | 2030 | 560 | 8120 | 250 | 9.84 | 1610 | 1.08 | MF+M00120-20 |
Описание исполнения
Конструкция и условия эксплуатации
|
ОБЛАСТЬ ПРИМЕНЕНИЯ |
ФИТИНГ: MF2000® — MULTIFIT ТРУБКА: Tермопластичный маслоупорный эластомер УСИЛЕНИЕ: 2 полиэфирных синтетических оплетки НАРУЖНЫЙ СЛОЙ: Tермопластичный эластомер с высоким озоновым и абразивным сопротивлением СООТВЕТСТВИЕ НОРМАМ: EN 855 R7, SAE 100R7 |
