Рукав высокого давления

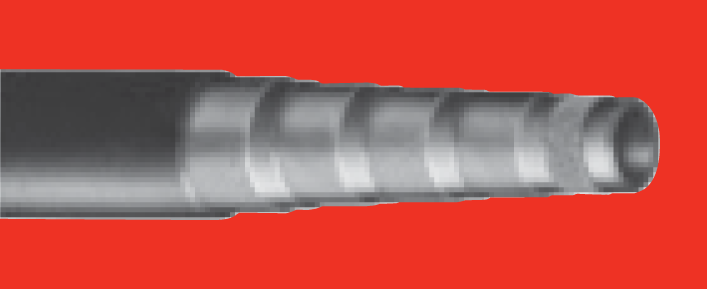

SHIELDMASTER®/5000 MINE

ПОВЫШЕННАЯ УСТОЙЧИВОСТЬ К АБРАЗИВАМ, РЕКОМЕНДОВАНО MSHA

Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.

Все модели РВД

Техническая таблица

Размеры и рабочие параметры

Прокрутите таблицу по горизонтали, чтобы увидеть все значения.

СТАНДАРТ	РАЗМЕР РУКАВА
СТАНДАРТ	РАЗМЕР РУКАВА		R.O.D.		O.D.		MAX W.P.		BURST PRESSURE		MIN.BEND RADIUS		WEIGHT		FITTING
	DN	inch	mm	inch	mm	inch	bar	psi	bar	psi	mm	inch	g/m	lb/ft
H01104006EB99	6	1/4″	11,6	0,46	13,6	0,54	345	5000	1380	20010	50	1,97	260	0,17	MF+M00120-04
H01104008EB99	8	5/16″	12,9	0,51	15,1	0,59	345	5000	1380	20010	55	2,17	330	0,22	MF+M00120-05
H01104010EB99	10	3/8″	15,0	0,59	17,2	0,68	345	5000	1380	20010	65	2,56	405	0,27	MF+M00120-06
H01104012EB99	12	1/2″	19,8	0,78	22,2	0,87	345	5000	1380	20010	120	4,72	655	0,45	MF+M00120-08
H01104016EB99	16	5/8″	24,4	0,96	27,2	1,07	345	5000	1380	20010	200	7,87	1015	0,68	MF+M00120-10
H01104019EB99	19	3/4″	28,2	1,11	31,2	1,23	345	5000	1380	20010	230	9,06	1420	0,95	IL+M01300-12
H01104025EB99	25	1″	35,1	1,38	38,1	1,50	345	5000	1380	20010	267	10,51	1980	1,33	IL+M01300-16
H01104031EB99	31	1.1/4″	42,2	1,66	45,2	1,78	345	5000	1380	20010	350	13,78	2500	1,68	IL+M01300-20

Описание исполнения

Конструкция и условия эксплуатации

ОБЛАСТЬ ПРИМЕНЕНИЯ
Сверхмощные гидравлические системы высокого
давления в экстремальных абразивных режимах
(например, связка рукавов, контакт с острыми углами и инородными телами, изнашиваемость в результате касания земли, в случае отсутствия предохранительных пружин)
ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
-40°F до +212°F -40°C до +100°C
МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
(кратковременная работа) 257°F 125°C
РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
минеральные масла, растительные и сурепные масла,
синтетические масла на основе сложного эфира (не
более 212°F 100°C), масла на основе гликоля и
полигликоля, водоэмульсионные масла, вода

ФИТИНГ: MF2000® — MULTIFIT (DN 6÷16)
MF2000® — INTERLOCK (DN 19÷31)
ТРУБКА: Синтетическая маслоупорная резина
УСИЛЕНИЕ: 2 высокопрочных стальных оплетки
(DN 6÷12). 4 высокопрочных стальных оплетки (DN 16÷31)
НАРУЖНЫЙ СЛОЙ: Двуслойный композит с сверхвысоким сопротивлением абразивному износу
СООТВЕТСТВИЕ НОРМАМ: MANULI® design
