Рукав высокого давления

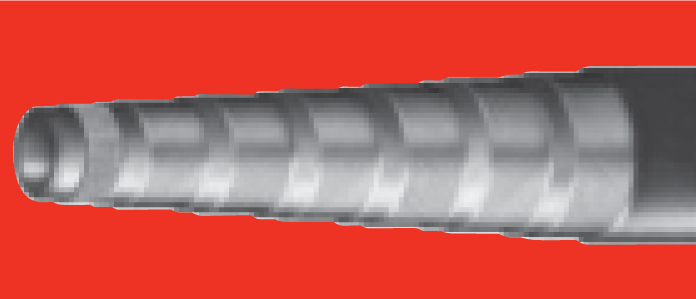

SHIELDMASTER®/6000

ПОВЫШЕННАЯ УСТОЙЧИВОСТЬ К АБРАЗИВАМ

Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.

Все модели РВД
SHIELDMASTER®/6000

Техническая таблица

Размеры и рабочие параметры

Прокрутите таблицу по горизонтали, чтобы увидеть все значения.

СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
DN inch mm inch mm inch bar psi bar psi mm inch g/m lb/ft
H01A32006IB99 6 1/4″ 11,3 0,44 13,5 0,53 420 6090 1680 24360 45 1,77 280 0,19 MF+M00120-04
H01A32010IB99 10 3/8″ 17,6 0,69 20,6 0,81 420 6090 1680 24360 110 4,33 720 0,48 MF+M00120-06
H01A32012IB99 12 1/2″ 20,3 0,80 23,5 0,93 420 6090 1680 24360 120 4,72 845 0,57 MF+M00120-08
H01A32016IB99 16 5/8″ 23,7 0,93 27,0 1,06 420 6090 1680 24360 140 5,51 1000 0,67 MF+M00120-10
H01A32019MR99 19 3/4″ 28,2 1,11 32,0 1,26 420 6090 1680 24360 170 6,69 1475 0,99 IL+M01300-12
H01A32025MR99 25 1″ 35,1 1,38 38,1 1,50 420 6090 1680 24360 220 8,66 2045 1,37 IL+M01300-16
H01A32031MR99 31 1,1/4″ 46,3 1,82 49,5 1,95 420 6090 1680 24360 267 10,51 3680 2,47 IL+M01300-20
H01A32038MR99 38 1,1/4″ 54,6 2,15 57,8 2,28 420 6090 1680 24360 315 12,40 4765 3,13 IL+M01300-24
H01A32051MR99 51 2″ 68,4 2,69 72,0 2,83 420 6090 1680 600 23,62 6745 4,52 XL+M01800-32

Описание исполнения

Конструкция и условия эксплуатации

ОБЛАСТЬ ПРИМЕНЕНИЯ
Сверхмощные гидравлические системы высокого давления в экстремальных абразивных режимах (например, связка рукавов, контакт с острыми углами и инородными телами, изнашиваемость в результате касания земли, в случае отсутствия предохранительных пружин)
ВНУТРЕННЯЯ ТЕМПЕРАТУРА
-49°F до +212°F -45°C до +100°C
МИНИМАЛЬНАЯ ВНЕШНЯЯ ТЕМПЕРАТУРА
-67°F -55°C
МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
(кратковременная работа) 257°F 125°C
РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
Минеральные масла, растительные и сурепные масла, масла на основе гликоля и полигликоля, синтетические масла на основе сложного эфира (не более 212°F 100°C), водоэмульсионные масла, вода

 ФИТИНГ: MF2000® — MULTIFIT (DN 6÷16)
MF2000® — INTERLOCK (DN 19÷38)
MF2000® — XTRALOCK (DN 51)
ТРУБКА: Синтетическая маслоупорная резина
УСИЛЕНИЕ: 2 высокопрочных стальных оплетки (DN 6).
4 высокопрочные стальных спирали (DN 10÷25).
6 высокопрочные стальных спирали (DN 31÷51)
НАРУЖНЫЙ СЛОЙ: Двуслойный композит с сверхвысоким сопротивлением абразивному
СООТВЕТСТВИЕ НОРМАМ: MANULI® design
