Рукав высокого давления

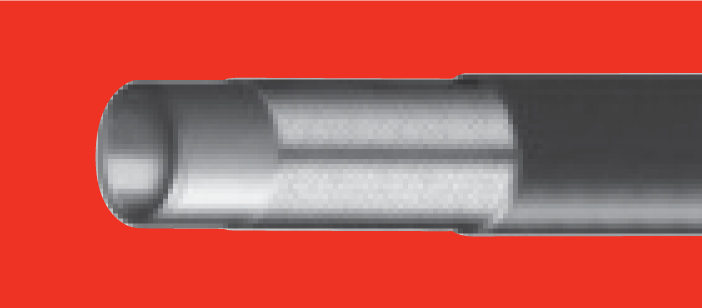

TRACTOR®/IT

EN 853 1SN

Размеры, рабочее и разрывное давление, минимальный радиус изгиба, масса и совместимые фитинги.

Все модели РВД
TRACTOR®/IT

Техническая таблица

Размеры и рабочие параметры

Прокрутите таблицу по горизонтали, чтобы увидеть все значения.

СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
DN inch mm inch mm inch bar psi bar psi mm inch g/m lb/ft
H02004005E099 5 3/16″ 9,5 0,37 11,5 0,45 250 3620 1000 14500 89 3,50 195 0,13 MF+M03400-03
H02004006E099 6 1/4″ 11,2 0,44 13,5 0,52 225 3260 900 13050 100 3,94 220 0,15 MF+M03400-04
H02004008E099 8 5/16″ 12,8 0,50 14,8 0,58 215 3110 850 12320 114 4,49 270 0,18 MF+M03400-05
H02004010E099 10 3/8″ 15,1 0,59 17,1 0,67 180 2610 720 10440 127 5,00 340 0,23 MF+M03400-06
H02004012E099 12 1/2″ 18,1 0,71 20,1 0,79 160 2320 640 9280 178 7,01 410 0,27 MF+M03400-08
H010060160099 16 5/8″ 21,3 0,84 23,3 0,92 130 1880 520 7540 200 7,87 510 0,34 MF+M03400-10
H010060190099 19 3/4″ 25,3 1,00 27,3 1,07 105 1520 420 6090 240 9,45 620 0,42 MF+M03400-12
H010060250099 25 1″ 33,1 1,30 35,1 1,38 88 1270 350 5070 300 11,81 930 0,62 MF+M03400-16
H01006032M099 31 1.1/4″ 40,6 1,60 43,3 1,70 63 910 250 3620 419 16,50 1250 0,84 MF+M03400-20
H01006040M099 38 1.1/2″ 47,0 1,85 49,7 1,96 50 720 200 2900 500 19,69 1600 1,07 MF+M03400-24
H01006051M099 51 2″ 60,4 2,38 63,1 2,48 40 580 160 2320 630 24,80 2200 1,47 MF+M03400-32
H01006060M099 60 2.3/8″ 68,8 2,71 71,5 2,81 50 720 200 2900 650 25,59 2245 1,50 MF+M03400-38

Описание исполнения

Конструкция и условия эксплуатации

ОБЛАСТЬ ПРИМЕНЕНИЯ
Гидравлические системы низкого и среднего давления, возвратные линии
ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
-40°F до +212°F
-40°C до +100°C
МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
(кратковременная работа)
250°F 121°C
РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
Минеральные, растительные и сурепные масла, масла на основе гликоля и полигликоля, синтетические масла на основе сложного эфира, водоэмульсионные масла, вода

ФИТИНГ: MF2000® — MULTIFIT
ТРУБКА: Синтетическая маслостойкая  резина
УСИЛЕНИЕ: 1 высокопрочная стальная оплетка
НАРУЖНЫЙ СЛОЙ: Cинтетическая экологически прочная резина. Гладкое покрытие.
СООТВЕТСТВИЕ НОРМАМ: EN 853 1SN — SAE 100 R1AT — ISO 1436-1 1SN/R1AT ISO 1436-1 1SN/R1AT
.
