Рубрика: Рукава высокого давления

  • Соединения и уплотнения согласно RJT BS 4825

    Соединения и уплотнения согласно RJT BS 4825

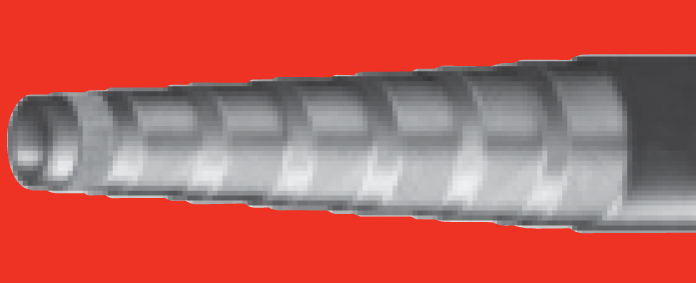

  • DIAMONDSPIR™

    ВЫСОКАЯ УСТОЙЧИВОСТЬ К РАБОТЕ ПОД ДАВЛЕНИЕМ

    СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
    R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
    DN inch mm inch mm iinch bar psi bar psi mm inch g/m lb/ft
    H10018025M099 25 1″ 38,2 1,50 41,2 1,62 552 8000 2210 32040 350 13,78 2895 1,94 XL+M01800-16
    H10018032M099 31 1,1/4″ 47,7 1,88 51,9 2,04 525 7610 2100 30450 420 16,54 4330 2,90 XL+M01800-20
    H10018038M099 38 1,1/2″ 55,2 2,17 59,1 2,33 475 6880 1900 27550 500 19,69 5295 3,55 XL+M01800-24
    H10018051M099 51 2″ 68,4 2,69 72,0 2,83 420 6090 1680 24360 600 23,62 6725 4,51 XL+M01800-32
    H10018063M099 63 2,1/2″ 82,8 3,26 87,6 3,45 350 5070 1400 20300 800 31,50 9015 6,04 XL+M01800-40
    H10018076M099 76 3″ 90,8 3,57 94,8 3,73 210 3040 870 12610 900 35,43 8000 5,36 XL+M01800-48

    ОБЛАСТЬ ПРИМЕНЕНИЯ
    Мощные гидравлические системы, гидростатическая
    передача для экстремальных режимов эксплуатации,
    специализированное оборудование, судоходные устройства, оборудования для подземных и наземных работ
    ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
    -40°F до +250°F -40°C до +121°C
    МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
    (кратковременная работа) 257°F 125°C
    РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
    минеральные и растительные масла, синтетические масла
    на основе сложного эфира (не более 212°F 100°C), масла
    на основе гликоля и полигликоля, водоэмульсионные
    минеральные масла, вода

    ФИТИНГ:
    MF2000® — XTRALOCK
    ТРУБКА:
    Синтетическая маслостойкая резина
    УСИЛЕНИЕ:
    6 высокопрочных стальных спиралей
    НАРУЖНЫЙ СЛОЙ:
    Cинтетическая резина с высоким озоно-, тепло- и атмосферостойкостью
    СООТВЕТСТВИЕ НОРМАМ:
    MANULI® design — ISO 6807-D (DN 76), превышает ISO 3862 R15
    ГOCT-P , MSHA

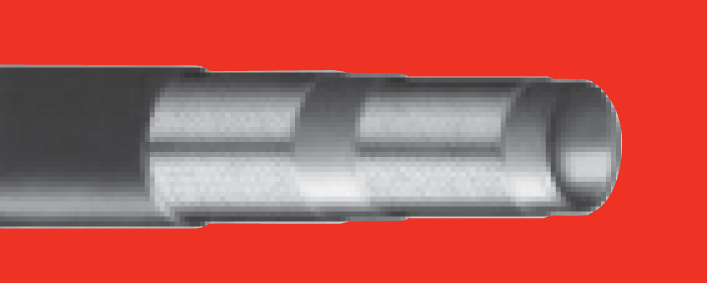

  • ETERNITY™/2

    ВЫСОКАЯ ЭФФЕКТИВНОСТЬ И НАДЕЖНОСТЬ

    СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
    R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
    DN inch mm inch mm iinch bar psi bar psi mm inch g/m lb/ft
    H10018025M099 25 1″ 38,2 1,50 41,2 1,62 552 8000 2210 32040 350 13,78 2895 1,94 XL+M01800-16
    H10018032M099 31 1,1/4″ 47,7 1,88 51,9 2,04 525 7610 2100 30450 420 16,54 4330 2,90 XL+M01800-20
    H10018038M099 38 1,1/2″ 55,2 2,17 59,1 2,33 475 6880 1900 27550 500 19,69 5295 3,55 XL+M01800-24
    H10018051M099 51 2″ 68,4 2,69 72,0 2,83 420 6090 1680 24360 600 23,62 6725 4,51 XL+M01800-32
    H10018063M099 63 2,1/2″ 82,8 3,26 87,6 3,45 350 5070 1400 20300 800 31,50 9015 6,04 XL+M01800-40
    H10018076M099 76 3″ 90,8 3,57 94,8 3,73 210 3040 870 12610 900 35,43 8000 5,36 XL+M01800-48

    ОБЛАСТЬ ПРИМЕНЕНИЯ
    Гидравлические системы высокого давления c ограничениями в установке для экстремальных режимов эксплуатации(OEM)ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ-40°F до +250°F -40°C до +121°C
    МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
    257°F 135°C
    РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
    Минеральные и растительные масла, синтетические масла на основе сложного эфира (не более 212°F 00°C), масла на основе гликоля и полигликоля, водоэмульсионные минеральные масла, вода    		 ФИТИНГ:
    MF2000® — MULTIFIT
    ТРУБКА:
    Синтетическая маслостойкая резинаУСИЛЕНИЕ:
    2 высокопрочных стальных оплетки
    НАРУЖНЫЙ СЛОЙ:
    Cинтетическая резина с высоким озоно-, тепло- и атмосферостойкостью
    СООТВЕТСТВИЕ НОРМАМ:
    Превышает EN857 2SC, SAE 100 R16S и ISO 11237-1 2SC
    MED, MSHA

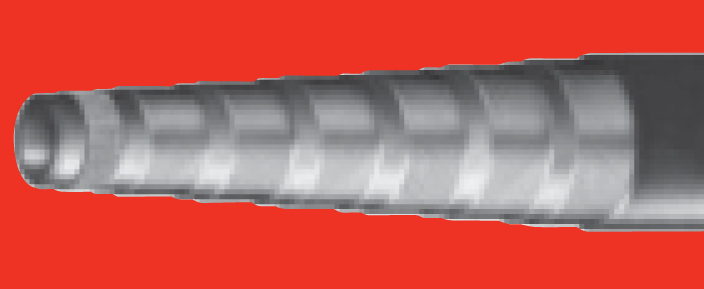

  • ROCKMASTER®/15

    УСТОЙЧИВОСТЬ К АБРАЗИВАМ, ОЗОНО- И ТЕРМОСТОЙКОСТЬ

    СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
    R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
    DN inch mm inch mm iinch bar psi bar psi mm inch g/m lb/ft
    H10049019E099 3/4″ 28,2 1,11 32,0 1,26 420 6090 1750 25370 265 10,43 1505 1,01 IL+M01300-12
    H10049025E099 25 1″ 35,1 1,38 38,1 1,50 420 6090 1750 25370 267 10,51 2040 1,37 IL+M01300-16
    H10049032E099 31 1,1/4″ 46,3 46,3 49,5 1,96 420 6090 1680 24360 267 10,51 3670 2,46 IL+M01300-20
    H10049040E099 38 1,1/2″ 54,6 44,6 57,8 2,28 420 6090 1680 24360 315 12,40 4755 3,19 IL+M01300-24

    ОБЛАСТЬ ПРИМЕНЕНИЯ
    Сверхмощные гидравлические системы для
    экстремальных режимов эксплуатации,
    гидростатическая передача, специализированное
    оборудование, судоходные устройства, оборудования
    для подземных и наземных работ
    ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
    -40°F до +250°F -40°C до +121°C
    МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
    (кратковременная работа) 257°F 125°C
    РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
    минеральные масла, растительные и сурепные масла,
    синтетические масла на основе сложного эфира (не
    более 212°F 100°C), масла на основе гликоля и
    полигликоля, водоэмульсионные минеральные масла,
    вода

    		 ФИТИНГ: MF2000® — INTERLOCK
    ТРУБКА: Синтетическая маслостойкая резина
    УСИЛЕНИЕ: 4 высокопрочных стальных спирали (DN 19÷25).
    6 высокопрочных стальных спиралей (DN 31÷38)
    НАРУЖНЫЙ СЛОЙ: Cинтетическая резина с высоким озоно-, тепло-и атмосферостойкостью
    CООТВЕТСТВИЕ НОРМАМ: Превышает SAE 100 R15 —
    ISO 3862-1 R15
    LOBA, LR, MAKNII, MSHA,

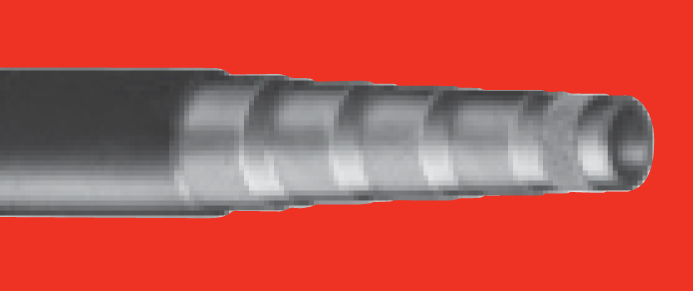

  • ROCKMASTER®/13

    УСТОЙЧИВОСТЬ К АБРАЗИВАМ, ОЗОНО- И ТЕРМОСТОЙКОСТЬ

    СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
    R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
    DN inch mm inch mm iinch bar psi bar psi mm inch g/m lb/ft
    H10035A06E099 6 1/4″ 14,6 0,57 17,6 0,69 690 10000 3250 47120 120 4,72 645 0,43 *
    H10035A010E099 10 3/8″ 17,4 0,69 20,4 0,80 690 10000 2900 42050 150 5,98 815 0,55 *
    H10035A12E099 12 1/2″ 21,5 0,85 24,5 0,96 620 8990 2500 36250 200 7,99 1125 0,75 *
    H10035A19E099 19 3/4″ 29,0 1,14 32,0 1,26 350 5070 1950 28270 240 9,45 1635 1,10 IL+M01300-12
    H10035A25E099 25 1″ 36,0 1,42 39,2 1,54 350 5070 1650 23920 300 11,81 2195 1,47 IL+M01300-16
    H10035A31E099 31 1,1/4″ 46,0 1,81 49,0 1,93 350 5070 1500 21750 420 16,50 3305 2,22 IL+M01300-20
    H10035A38E099 38 1,1/2″ 54,6 2,15 57,8 2,28 350 5070 1600 23200 500 19,69 4755 3,19 IL+M01300-24
    H10035A51E099 51 2″ 68,4 2,69 72,0 2,83 350 5070 1500 21750 630 24,80 6820 4,57 IL+M01300-32

    ОБЛАСТЬ ПРИМЕНЕНИЯ
    Сверхмощные гидравлические системы для
    экстремальных режимов эксплуатации,
    гидростатическая передача, специализированное
    оборудование, судоходные устройства, оборудования
    для подземных и наземных работ
    ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
    –40°F до +250°F –40°C до +121°C
    МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
    (кратковременная работа) 257°F 125°C
    РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
    Минеральные масла, растительные и сурепные масла,
    синтетические масла на основе сложного эфира (не
    более 212°F 100°C), масла на основе гликоля и
    полигликоля, водоэмульсионные минеральные масла,
    вода

    		 ФИТИНГ: MF2000® — INTERLOCK
    ТРУБКА: Синтетическая маслостойкая резина
    УСИЛЕНИЕ: 4 высокопрочных стальных спирали (DN 6÷31).
    6 высокопрочных стальных спиралей (DN 38÷51)
    НАРУЖНЫЙ СЛОЙ: Cинтетическая резина с высоким озоно-, тепло- и атмосферостойкостью
    СООТВЕТСТВИЕ НОРМАМ: Превышает EN 856 R13
    SAE 100 R13 — ISO 3862-1 R13
    MAKNII, MSHA,

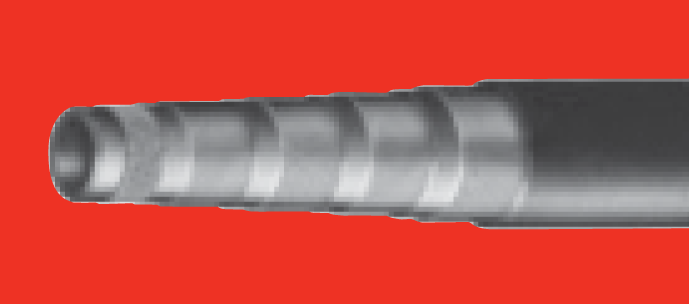

  • ROCKMASTER®/12

    УСТОЙЧИВОСТЬ К АБРАЗИВАМ, ОЗОНО- И ТЕРМОСТОЙКОСТЬ

    СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
    R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
    DN inch mm inch mm iinch bar psi bar psi mm inch g/m lb/ft
    H10031010E0C9 10 3/8″ 17,3 0,68 20,0 0,79 280 4060 1600 23200 100 3,94 620 0,42 MF+M00910-06
    H10031012E0C9 12 1/2″ 20,4 0,80 23,5 0,93 280 4060 1350 19570 125 4,92 760 0,51 MF+M00910-08
    H1003106E0C9 16 5/8″ 24,4 0,96 27,2 1,07 280 4060 1300 18850 140 5,51 990 0,66 MF+M00910-10
    H10031019E0C9 19 3/4″ 27,4 1,08 30,4 1,20 280 4060 1300 18850 150 5,91 1177 0,79 MF+M00910-12
    H10031025E0C9 25 1″ 35,0 1,38 37,6 1,48 280 4060 1150 16670 225 8,86 1695 1,14 MF+M00910-16
    H10031032E0C9 31 1,1/4″ 43,1 1,70 45,9 1,81 210 3040 1000 14500 250 9,84 2270 1,52 MF+M00910-20
    H10031040E0C9 38 1,1/2″ 50,0 1,97 53,5 2,11 175 2530 1000 14500 500 19,69 3145 2,11 MF+M00910-24
    H10031051E0C9 51 2″ 63,6 2,50 66,7 2,63 175 2530 800 11600 630 24,80 4420 2,96 MF+M00910-32

    ОБЛАСТЬ ПРИМЕНЕНИЯ
    Гидравлические системы сверхвысокого давления для
    экстремальных режимов работы, специализированное
    оборудование, судоходные устройства, оборудования
    для подземных и наземных работ
    ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
    -40°F до +250°F -40°C до +121°C
    МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
    (кратковременная работа) 257°F 125°C
    РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
    минеральные масла, растительные и сурепные масла,
    синтетические масла на основе сложного эфира (не
    более 212°F 100°C), масла на основе гликоля и
    полигликоля, водоэмульсионные минеральные масла,
    вода

    		 ФИТИНГ: MF2000® — MULTIFIT
    ТРУБКА: Синтетическая маслоупорная резина
    УСИЛЕНИЕ: 4 высокопрочных стальных спирали
    НАРУЖНЫЙ СЛОЙ: Синтетическая резина с высоким озоно-, тепло- и атмосферостойкостью
    СООТВЕТСТВИЕ НОРМАМ: Превышает EN 856 R12 -SAE 100 R12 — ISO 3862-1 R12

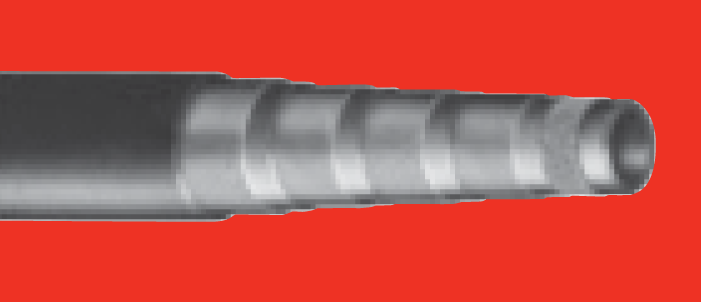

  • ROCKMASTER®/4SH

    ROCKMASTER®/2SH

    УСТОЙЧИВОСТЬ К АБРАЗИВАМ, ОЗОНО- И ТЕРМОСТОЙКОСТЬ

    СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
    R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
    DN inch mm inch mm iinch bar psi bar psi mm inch g/m lb/ft
    H10044016E099 16 5/8″ 25.5 1.00 28.5 1,12 450 6520 1850 26820 180 7,09 1290 0,86 IL+M01300-10
    H10044019E099 19 3/4″ 28.2 1.11 32.0 1,26 420 6090 1750 25370 210 8,27 1505 1,01 IL+M01300-12
    H10044025E099 25 1″ 35.1 1.38 38.1 1,50 385 5580 1750 25370 220 8,66 2040 1,37 IL+M01300-16
    H10044031E099 31 1.1/4″ 42.2 1.66 45.2 1,78 350 5070 1400 20300 420 16,50 2455 1,64 IL+M01300-20
    H10044038E099 38 1.1/2″ 49.1 1.93 53.5 2,11 300 4350 1250 18120 560 22,05 3290 2,20 IL+M01300-24
    H10044051E099 51 2″ 63.5 2.50 68.0 2,68 250 3620 1000 14500 700 27,56 4535 3,04 IL+M01300-32

    ОБЛАСТЬ ПРИМЕНЕНИЯ
    Гидравлические системы сверхвысокого давления для
    экстремальных режимов работы, специализированное
    оборудование, судоходные устройства, оборудования
    для подземных и наземных работ
    ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
    -40°F до +212°F -40°C до +100°C
    МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
    (кратковременная работа) 257°F 125°C
    РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
    Минеральные масла, растительные и сурепные масла,
    синтетические масла на основе сложного эфира, масла
    на основе гликоля и полигликоля, водоэмульсионные
    масла, вода

    		 ФИТИНГ: MF2000® — INTERLOCK
    ТРУБКА: синтетическая маслоупорная резина       УСИЛЕНИЕ: 4 высокопрочных стальных спирали       НАРУЖНЫЙ СЛОЙ: синтетическая резина с высоким озоно-,тепло- и атмосферостойкостью
    CООТВЕТСТВИЕ НОРМАМ: Превышает EN 856 4SH ISO 3862-1 4SH

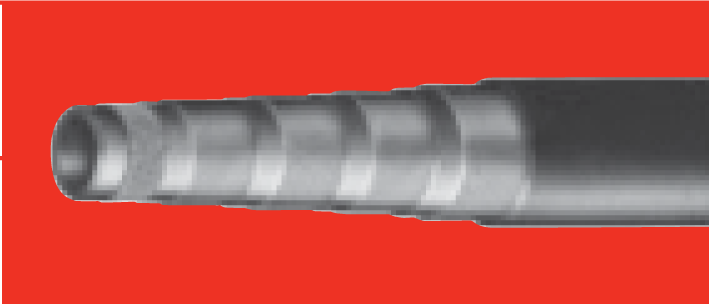

  • ROCKMASTER®/4SP

    УСТОЙЧИВОСТЬ К АБРАЗИВАМ, ОЗОНО- И ТЕРМОСТОЙКОСТЬ

    СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
    R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
    DN inch mm inch mm inch bar psi bar psi mm inch g/m lb/ft
    H10008006E099 6 1/4″ 14,7 0,58 17,8 0,70 485 7030 2400 34800 125 4,92 595 0,40 MF+M00910-04
    H10008010E099 10 3/8″ 17,6 0,69 21,3 0,84 450 6520 2000 29000 125 4,92 750 0,50 MF+M00910-06
    H10008012E099 12 1/2″ 20,3 0,80 24,4 0,96 420 6050 1750 25370 175 6,89 895 0,60 MF+M00910-08
    H10008016E099 16 5/8″ 23,7 0,93 28,1 1,11 380 5510 1600 23200 200 7,87 1100 0,73 MF+M00910-10
    H10008019E099 19 3/4″ 28,2 1,11 32,0 1,26 380 5510 1600 23200 240 9,45 1475 0,99 MF+M00910-12
    H10008025E099 25 1″ 35,0 1,38 39,0 1,54 320 4640 1400 20300 340 13,39 1910 1,28 MF+M00910-16
    H10008032E099 32 1,1/4″ 46,1 1,81 49,9 1,96 210 3040 1250 18120 460 18,11 3005 2,01 MF+M00910-20
    H10008038E099 38 1,1/2″ 52,4 2,06 57,0 2,24 185 2680 1000 14500 560 22,05 3610 2,42 MF+M00910-24
    H10008051E099 51 2″ 65,4 2,57 70,8 2,79 175 2530 1000 14500 660 25,98 5270 3,53 MF+M00910-32

    ОБЛАСТЬ ПРИМЕНЕНИЯ
    Гидравлические системы сверхвысокого давления для экстремальных режимов работы, специализированное борудование, судоходные устройства, оборудования для подземных и наземных работ
    ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
    -40°F до +250°F -40°C до +121°C
    МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
    (кратковременная работа) 257°F 125°C
    РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
    минеральные масла, растительные и сурепные масла,
    синтетические масла на основе сложного эфира (не
    более 212°F 100°C), масла на основе гликоля и
    полигликоля, водоэмульсионные минеральные масла,
    вода

    		 ФИТИНГ: MF2000® — MULTIFIT
    ТРУБКА: Синтетическая маслоупорная резина
    УСИЛЕНИЕ: 4 высокопрочных стальных спирали
    НАРУЖНЫЙ СЛОЙ: Синтетическая резина с высоким озоно-, тепло- и атмосферостойкостью
    СООТВЕТСТВИЕ НОРМАМ: Превышает EN 856 4SP -ISO 3862-1 4SP

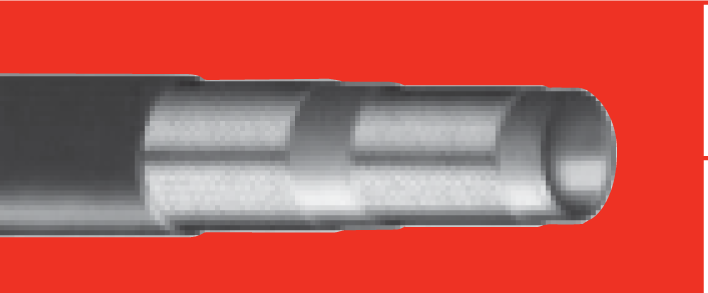

  • ROCKMASTER®/2SC

    УСТОЙЧИВОСТЬ К АБРАЗИВАМ, ОЗОНО- И ТЕРМОСТОЙКОСТЬ

    СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
    R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
    DN inch mm inch mm inch bar psi bar psi mm inch g/m lb/ft
    H01030005E099 5 3/16″ 9,7 0,38 11,5 0,45 420 6090 2000 29000 40 1,57 215 0,14 MF+M03400-03
    H01030006E099 6 1/4″ 11,3 0,44 13,1 0,52 400 5800 1850 26820 45 1,77 265 0,18 MF+M03400-04
    H01030008E099 8 5/16″ 12,9 0,51 14,7 0,58 350 5070 1700 24650 55 2,17 320 0,21 MF+M03400-05
    H01030010E099 10 3/8″ 15,0 0,59 16,8 0,66 330 4780 1500 21750 65 2,56 390 0,26 MF+M03400-06
    H01030012E099 12 1/2″ 18,5 0,73 20,3 0,80 275 3980 1220 17690 80 3,15 490 0,33 MF+M03400-08
    H01030016E099 16 5/8″ 21,8 0,86 23,6 0,93 250 3620 1050 15220 90 3,54 590 0,40 MF+M03400-10
    H01030019E099 19 3/4″ 25,6 1,01 27,6 1,09 245 3550 980 14210 120 4,72 795 0,53 MF+M03400-12
    H01030025E099 25 1″ 33,0 1,30 35,2 1,39 210 3040 840 12180 150 5,91 1160 0,78 MF+M03400-16
    H01030031E099 31 1,1/4″ 41,1 1,62 43,6 1,72 140 2030 560 8120 250 9,84 1555 1,04 MF+M03400-20
    H01030038E099 38 1,1/2″ 47,7 1,88 50,7 2,00 100 1450 400 5800 300 11,81 1845 1,24 MF+M03400-24
    H01030051E099 51 2″ 60,4 2,38 63,4 2,50 90 1300 360 5220 400 15,75 2375 1,59 MF+M03400-32
    H01030063E099 63 2,1/2″ 73,0 2,87 76,0 2,99 70 1010 300 4350 760 29,92 2955 1,98 MF+M03400-40
    H01030076E099 76 3″ 87,8 3,46 90,5 3,56 45 650 180 2610 900 35,43 3155 2,11 MF+M03400-48

    ОБЛАСТЬ ПРИМЕНЕНИЯ
    Гидравлические системы высокого и среднего давления с ограничениями в установках, специализированное оборудование для экстремальных режимов работы, судоходные устройства, оборудования для подземных и наземных работ, возвратные линии и насосные линии
    ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
    -40°F до +212°F -40°C до +100°C
    МАКСИМАЛЬНО ДОПУСТИМАЯ ТЕМПЕРАТУРА
    (кратковременная работа) 257°F 125°C
    РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
    Минеральные масла, растительные и сурепные масла, синтетические масла на основе сложного эфира, масла на основе гликоля и полигликоля, водоэмульсионные масла, вода

    		 ФИТИНГ: MF2000® — MULTIFIT
    ТРУБКА: Синтетическая маслоупорная резина
    УСИЛЕНИЕ: 2 высокопрочных стальных оплетки
    НАРУЖНЫЙ СЛОЙ: синтетическая резина с высоким озоно-, тепло- и атмосферостойкостью
    СООТВЕТСТВИЕ НОРМАМ: Превышает EN 857 2SC — ISO 11237-1 2SC, SAE 100 R 16S;
    В дополнении: DN 25 SAE 100 R17, ISO 11237-1 R17

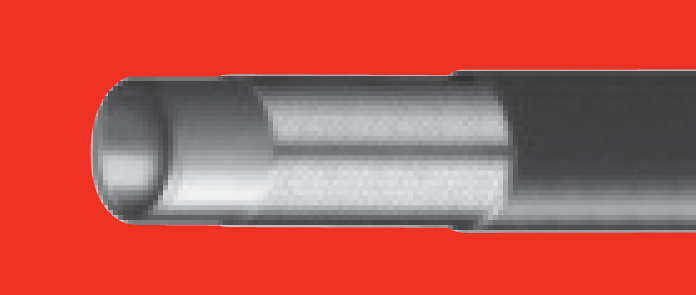

  • ROCKMASTER®/1SC

    УСТОЙЧИВОСТЬ К АБРАЗИВАМ, ОЗОНО- И ТЕРМОСТОЙКОСТЬ

    СТАНДАРТ РАЗМЕР РУКАВА rod od max-wp bunst-ppessure min-bend-radius weight fitting
    R.O.D. O.D. MAX W.P. BURST PRESSURE MIN.BEND RADIUS WEIGHT FITTING
    DN inch mm inch mm inch bar psi bar psi mm inch g/m lb/ft
    H01108006E099 6 1/4″ 10,2 0,40 12,0 0,47 260 3770 1050 15220 50 1,97 175 0,12 MF+M00120-04
    H01108008E099 8 5/16″ 11,6 0,46 13,7 0,54 250 3620 1000 14500 55 2,17 212 0,14 MF+M00120-05
    H01108010E099 10 3/8″ 13,6 0,54 15,5 0,61 225 3260 900 13050 60 2,36 251 0,17 MF+M00120-06
    H01108012E099 12 1/2″ 17,3 0,68 19,1 0,75 190 2750 760 11020 70 2,76 360 0,24 MF+M00120-08
    H01108016E099 16 5/8″ 20,6 0,81 22,4 088 150 2170 600 8700 90 3,54 430 0,28 MF+M00820-10
    H01108019E099 19 3/4″ 23,9 0,94 25,9 1,02 150 2170 600 8700 100 3,94 540 0,36 MF+M00820-12
    H01108025E099 25 1″ 31,3 1,23 33,1 1,30 110 1590 440 6380 160 6,30 770 0,51 MF+M008200-16
    H01108031E099 31 1,1/4″ 38,4 1,51 40,9 1,61 75 1090 300 4350 210 8,27 1060 0,71 MF+M00820-20
    H01108038E099 38 1,1/2″ 45,0 1,77 47,5 187 50 720 200 2900 300 11,81 1190 0,80 MF+M00820-24
    H01108051E099 51 2″ 58,0 2,28 60,5 2,38 50 720 200 2900 400 15,75 1590 1,06 MF+M00820-32

    ОБЛАСТЬ ПРИМЕНЕНИЯ
    Гидравлические системы среднего и низкого давления с ограничениями в установках, специализированное оборудование для экстремальных режимов работы, судоходные устройства, оборудования для подземных и наземных работ
    ДИАПАЗОН ТЕМПЕРАТУР ЭКСПЛУАТАЦИИ
    -40°F до +250°F -40°C до +121°C
    РЕКОМЕНДОВАННЫЕ ЖИДКИЕ МАТЕРИАЛЫ
    Минеральные масла, растительные и сурепные масла, синтетические масла на основе сложного эфира, масла на основе гликоля и полигликоля, водоэмульсионные масла, вода

    		 ФИТИНГ: MF2000® — MULTIFIT
    ТРУБКА: Синтетическая маслостойкая резина
    УСИЛЕНИЕ: 1 высокопрочная стальная оплетка
    НАРУЖНЫЙ СЛОЙ: Cинтетическая резина с высоким озоно-, тепло- и атмосферостойкостью.
    СООТВЕТСТВИЕ НОРМАМ: Превышает EN 857 1SC — ISO 11237-1 1SC
