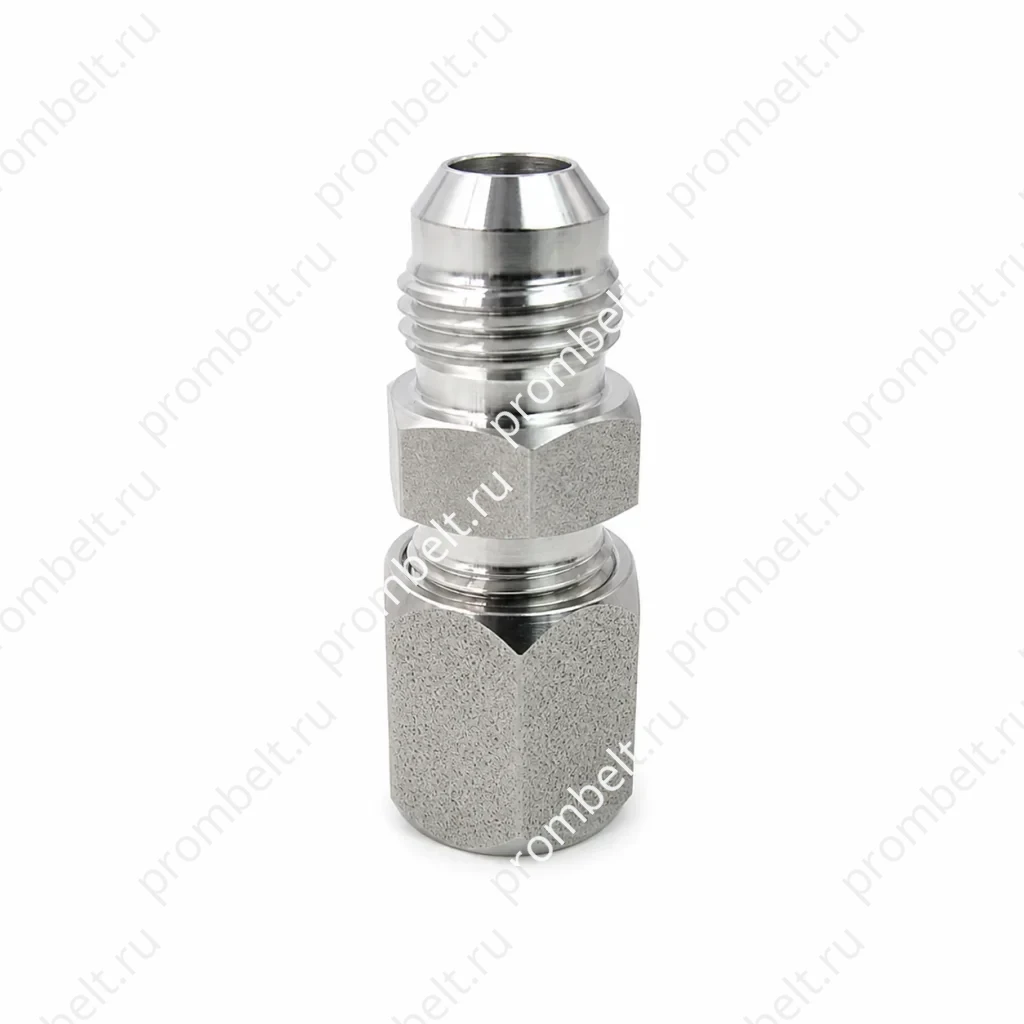

Бесразвальцовочный переходник SAE J514–JIC с наружной резьбой, серия C2000

Бесразвальцовочный переходник SAE J514–JIC с наружной резьбой серии C2000 соединяет сторону SAE с бесразвальцовочным присоединением и сторону JIC с наружной резьбой. Изделие относится к компрессионным фитингам для трубок SAE J514. Прямые резьбы, уплотнение по конусу 24° и работа с трубками средней и большой толщины стенки. Размерный ряд включает артикулы C2402-04-04 ... C2402-24-24 с резьбами UNF/UN-2A от 7/16-20 до 1-7/8-12. Материалы: SS304, SS316, SS316L.

Тип изделия — бесразвальцовочный переходник SAE–JIC с наружной резьбой
Стандарт — SAE J514
Сопоставимые серии из источника — AMJ-U, XHBU

Технические данные

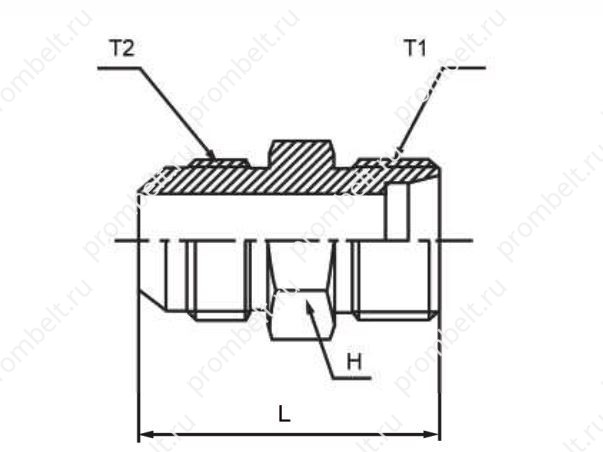

Схема и присоединительные размеры

Бесразвальцовочный переходник SAE J514–JIC с наружной резьбой серии C2000 предназначен для соединения стороны SAE с бесразвальцовочным присоединением и стороны JIC с наружной резьбой. В источнике изделие также сопоставлено с сериями AMJ-U и XHBU.

Конструкция и присоединение

Бесразвальцовочные фитинги SAE J514 имеют прямую резьбу и уплотнение по конусу 24°. При затяжке резьбы уплотнение формируется на контакте посадочной поверхности и уплотняемой части, а закаленная обжимная втулка врезается в трубку и создает механическое уплотнение вместе с резьбовым соединением.

По описанию источника бесразвальцовочные фитинги с захватом трубки состоят из гайки, обжимной втулки и корпуса. Для такого присоединения не требуется развальцовка трубки; оно используется с трубками средней и большой толщины стенки.

Основные данные

Тип изделия	бесразвальцовочный переходник SAE–JIC с наружной резьбой
Стандарт	SAE J514
Серия	C2000
Сопоставимые серии из источника	AMJ-U, XHBU
Присоединение 1	SAE бесразвальцовочное, наружная резьба
Присоединение 2	JIC, наружная резьба
Материалы	SS304, SS316, SS316L

Размеры

Артикул	Резьба T1, UNF/UN-2A	Резьба T2, UNF/UN-2A	Размер L	Размер под ключ H, дюйм
C2402-04-04	7/16-20	7/16-20	33.5	1/2
C2402-06-06	9/16-18	9/16-18	34.9	5/8
C2402-08-08	3/4-16	3/4-16	40.7	13/16
C2402-10-10	7/8-14	7/8-14	46.5	15/16
C2402-12-12	1-1/16-12	1-1/16-12	50.3	1-1/8
C2402-16-16	1-5/16-12	1-5/16-12	54.2	1-3/8
C2402-20-20	1-5/8-12	1-5/8-12	57.5	1-11/16
C2402-24-24	1-7/8-12	1-7/8-12	62.4	2

Для заказа

Что указать в заявке

Тип и размеры обоих присоединений
Исполнение и угол
Материал
Количество
