Врезные фитинги для трубок без развальцовки

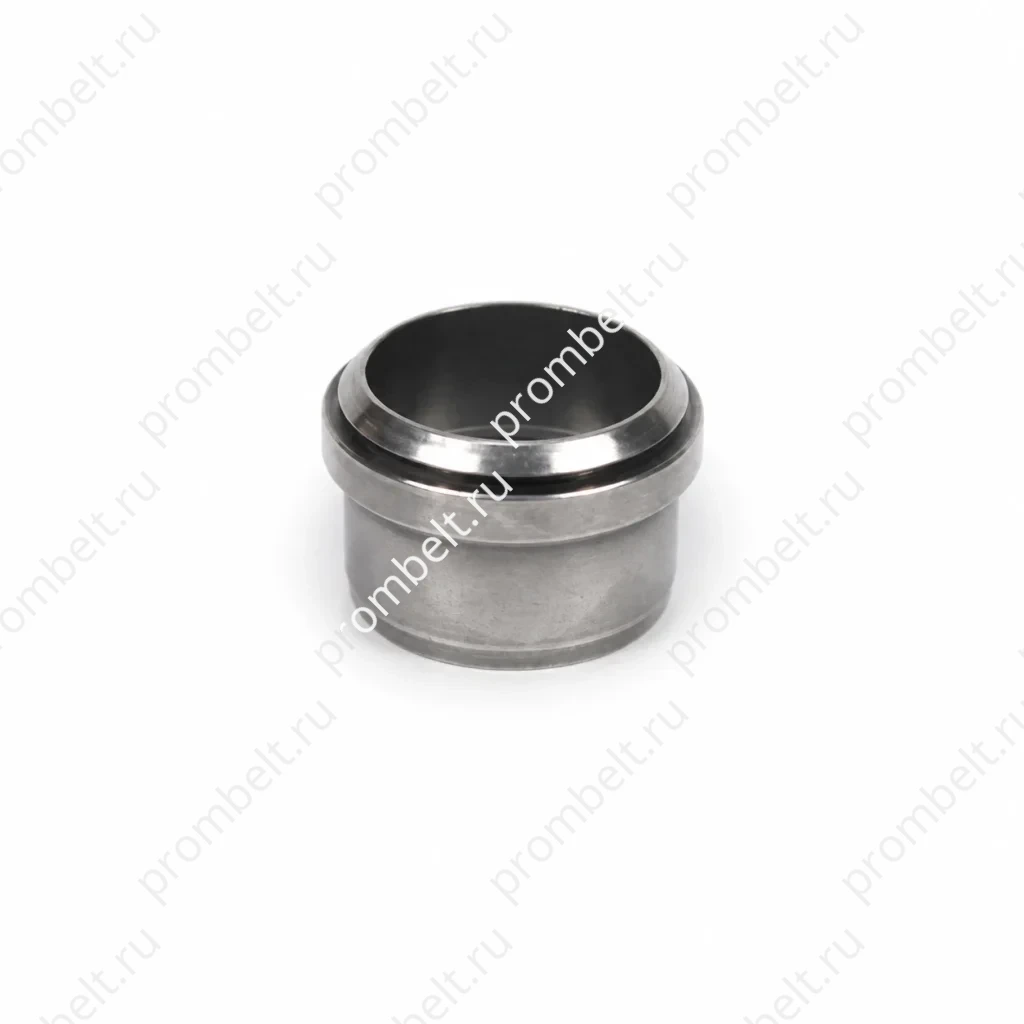

Обжимная втулка для трубного фитинга без развальцовки SAE J514, серия C0319

Обжимная втулка серии C0319 применяется в трубных фитингах без развальцовки по SAE J514. Соединение идентифицируется как втулка для системы с гайкой, втулкой и корпусом. Материалы: SS304, SS316 и SS316L. Для фитингов указаны прямая резьба, посадочная поверхность 24° и установка без развальцовки металлической трубки. Размерный ряд включает артикулы SS-C0319-02, SS-C0319-03, SS-C0319-04, SS-C0319-05, SS-C0319-06, SS-C0319-08, SS-C0319-10, SS-C0319-12, SS-C0319-14, SS-C0319-16, SS-C0319-20, SS-C0319-24 и SS-C0319-32.

Стандарт — SAE J514
Сопоставимые серии — M-S, TU

Технические данные

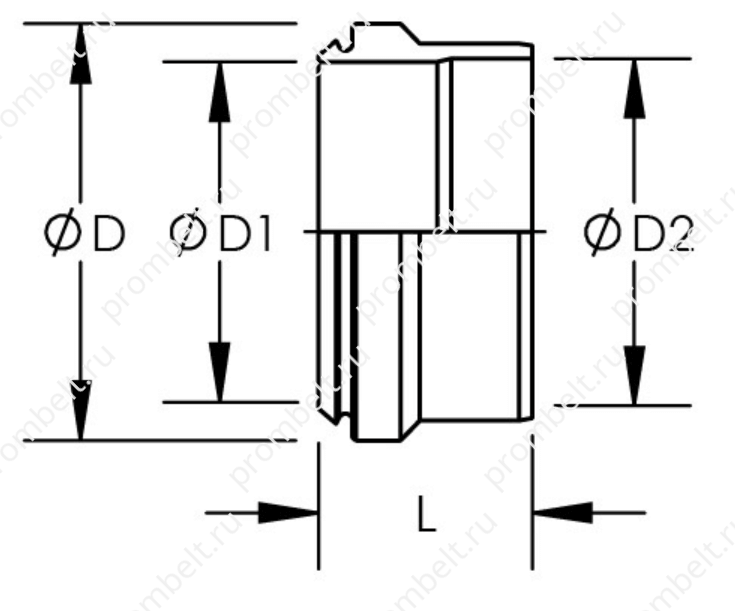

Схема и присоединительные размеры

Обжимная втулка серии C0319 предназначена для трубных фитингов без развальцовки по SAE J514. Узел такого соединения состоит из гайки, втулки и корпуса; при затяжке втулка обжимается на трубке и участвует в создании механического уплотнения.

Фитинги без развальцовки имеют прямую резьбу и посадочную поверхность 24°. При затяжке резьбы уплотнение формируется на стыке посадочной поверхности и уплотняющего элемента, а закаленная втулка врезается в трубку. Такие фитинги не требуют развальцовки металлической трубки перед установкой и применяются для трубок со средней и большой толщиной стенки.

Идентификация

Параметр	Значение
Тип изделия	обжимная втулка для трубного фитинга без развальцовки
Стандарт	SAE J514
Серия	C0319
Сопоставимые серии	M-S, TU
Материалы	SS304, SS316, SS316L
Посадочная поверхность	24°

Размерные данные

Артикул	D	D1	D2	L
SS-C0319-02	0.237	0.130	0.140	0.288
SS-C0319-03	0.307	0.193	0.205	0.329
SS-C0319-04	0.367	0.255	0.268	0.363
SS-C0319-05	0.430	0.380	0.330	0.367
SS-C0319-06	0.492	0.505	0.393	0.393
SS-C0319-08	0.663	0.631	0.521	0.429
SS-C0319-10	0.780	0.756	0.647	0.442
SS-C0319-12	0.925	3/4-14	0.772	0.475
SS-C0319-14	1.063	0.881	0.897	0.475
SS-C0319-16	1.118	1.006	1.002	0.475
SS-C0319-20	1.446	1.260	1.275	0.475
SS-C0319-24	1.694	1.510	1.524	0.475
SS-C0319-32	2.210	2.014	2.206	0.509

Применение по источнику

Фитинги без развальцовки используются для соединения двух участков трубы. Применение: в водоразборных кранах и запорных клапанах бачков, где такие соединения подходят для ограниченного пространства.

Для заказа

Что указать в заявке

Типоразмер или артикул
Размеры присоединений
Материал
Количество
