Адаптеры и переходники JIC
Заглушка 0304-C JIC с внутренней резьбой из нержавеющей стали, SAE № 070112
Заглушка 0304-C JIC с внутренней резьбой — уплотнительная заглушка по стандарту SAE № 070112 для конца рукавного соединения. Материалы исполнения: нержавеющая сталь 304, 316 и 316L. Резьба T1 указана в формате UNF-UN-2B. Доступные артикулы охватывают размеры от 0304-02 с резьбой 5/16-24 до 0304-32 с резьбой 2 1/2-12.
- Резьба 1 — JIC с внутренней резьбой
- Стандарт — SAE № 070112
Технические данные

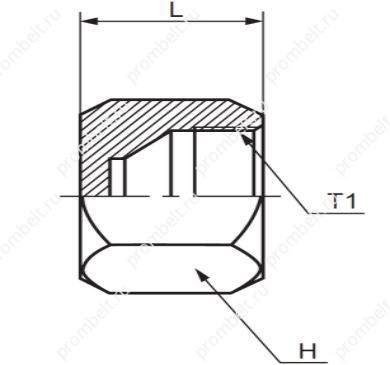

Схема и присоединительные размеры
Заглушка 0304-C JIC с внутренней резьбой — резьбовая уплотнительная заглушка из нержавеющей стали 304, 316 или 316L по стандарту SAE № 070112. Изделие применяется на конце рукавного соединения для герметизации.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Тип изделия | уплотнительная заглушка |
| Серия | 0304-C |
| Резьба 1 | JIC с внутренней резьбой |
| Стандарт | SAE № 070112 |
| Материал | нержавеющая сталь 304, 316, 316L |
| Применение | герметизация конца рукавного соединения |
Размеры и исполнения
| Артикул | T1 (UNF-UN-2B) | L | H (дюйм) |
|---|---|---|---|
| 0304-02 | 5/16-24 | 12.70 | 3/8 |
| 0304-03 | 3/8-24 | 14.30 | 7/16 |
| 0304-04 | 7/16-20 | 15.10 | 9/16 |
| 0304-05 | 1/2-20 | 15.50 | 5/8 |
| 0304-06 | 9/16-18 | 15.90 | 11/16 |
| 0304-08 | 3/4-16 | 19.00 | 7/8 |
| 0304-10 | 7/8-14 | 21.40 | 1 |
| 0304-12 | 1 1/16-12 | 23.00 | 1-1/4 |
| 0304-14 | 1 3/16-12 | 24.60 | 1-3/8 |
| 0304-16 | 1 5/16-12 | 25.80 | 1-1/2 |
| 0304-20 | 1 5/8-12 | 27.00 | 2 |
| 0304-24 | 1 7/8-12 | 30.20 | 2 1/4 |
| 0304-32 | 2 1/2-12 | 36.50 | 2 7/8 |
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
