Адаптеры и переходники JIC

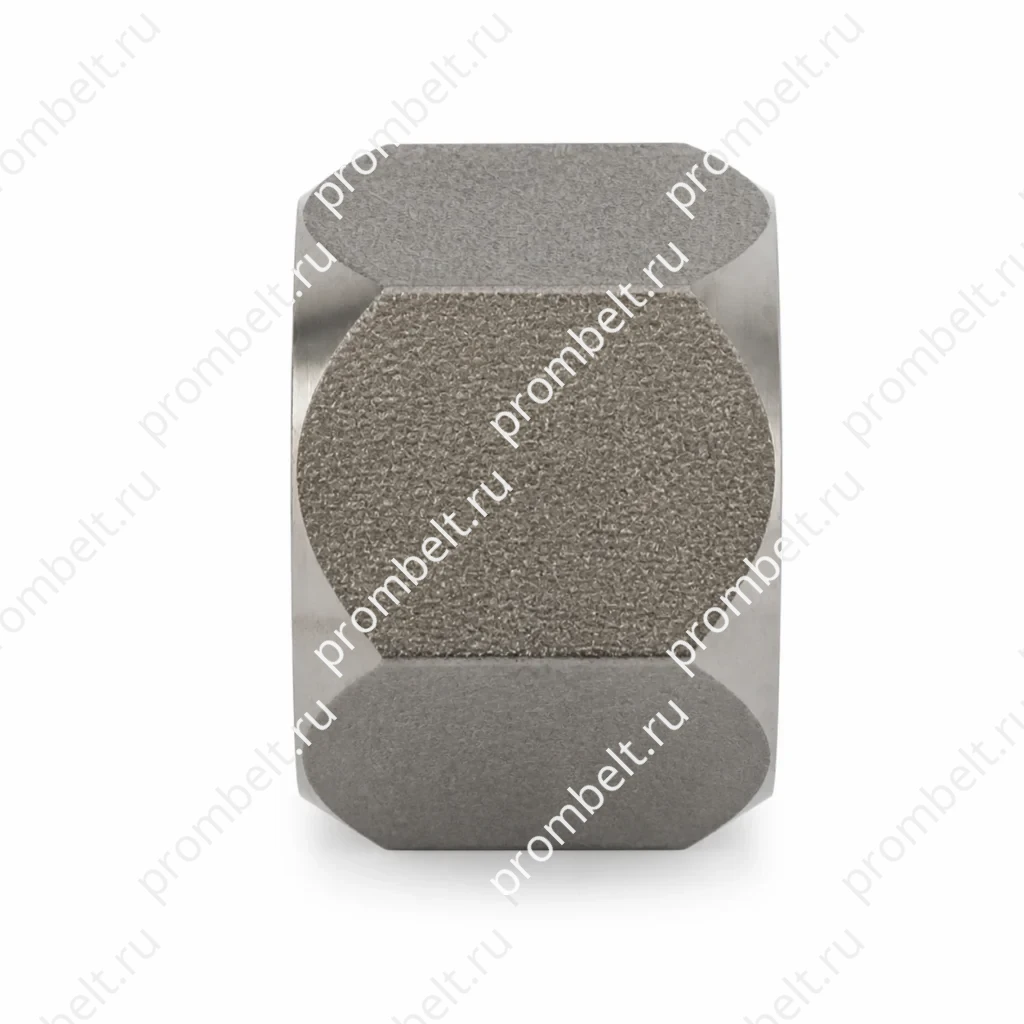

Гайка JIC для трубки 0318 SAE № 070110 из нержавеющей стали 304/316/316L
Гайка JIC для трубки 0318 — изделие с внутренним присоединением JIC, указанное по стандарту SAE № 070110. Материалы исполнения: нержавеющая сталь 304, 316 или 316L. Размерный ряд включает артикулы от 0318-02 до 0318-32. Для уплотнительной функции гайка 0318 применяется совместно с деталью 0319.
- Тип изделия — гайка для трубки
- Серия / обозначение — 0318
- Стандарт — SAE № 070110
- Присоединение — JIC с внутренней резьбой
Технические данные

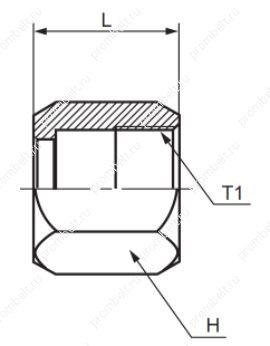

Схема и присоединительные размеры
Гайка JIC для трубки 0318 — резьбовая гайка с внутренним присоединением JIC по стандарту SAE № 070110. Материал исполнения: нержавеющая сталь 304, 316 или 316L.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Тип изделия | гайка для трубки |
| Серия / обозначение | 0318 |
| Стандарт | SAE № 070110 |
| Присоединение | JIC с внутренней резьбой |
| Материал | нержавеющая сталь 304, 316, 316L |
| Совместная деталь для уплотнения | 0319 |
Размеры и артикулы
| Артикул | Резьба T (UNF/UN-2B) | L | H, дюйм |
|---|---|---|---|
| 0318-02 | 5/16-24 | 14.00 | 3/8 |
| 0318-03 | 3/8-24 | 15.50 | 7/16 |
| 0318-04 | 7/16-20 | 15.80 | 9/16 |
| 0318-05 | 1/2-20 | 17.30 | 5/8 |
| 0318-06 | 9/16-18 | 18.50 | 11/16 |
| 0318-08 | 3/4-16 | 21.60 | 7/8 |
| 0318-10 | 7/8-14 | 24.90 | 1 |
| 0318-12 | 1 1/16-12 | 26.20 | 1-1/4 |
| 0318-14 | 1 3/16-12 | 27.70 | 1-3/8 |
| 0318-16 | 1 5/16-12 | 28.70 | 1-1/2 |
| 0318-20 | 1 5/8-12 | 31.20 | 2 |
| 0318-24 | 1 7/8-12 | 36.10 | 2-1/4 |
| 0318-32 | 2 1/2-12 | 44.50 | 2-7/8 |
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
