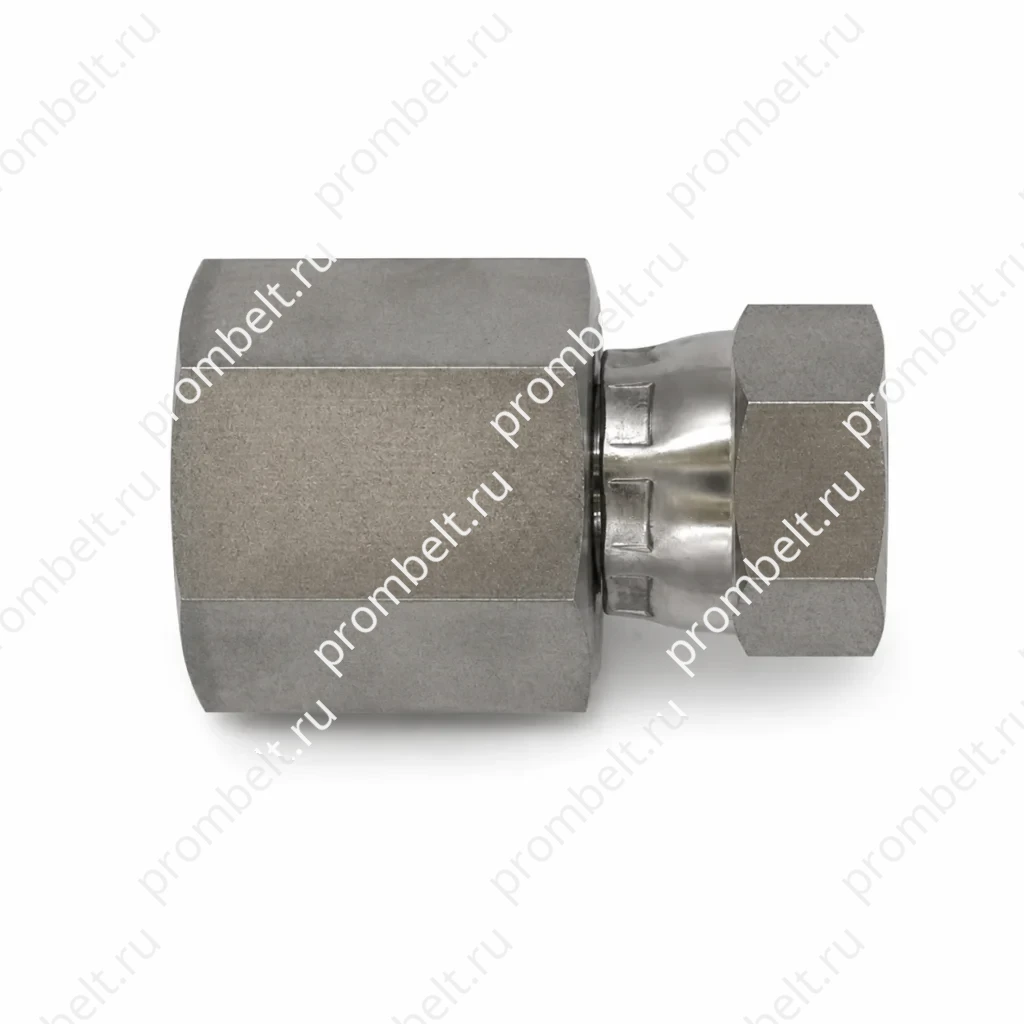

Переходник NPTF с внутренней трубной резьбой и поворотной гайкой, серия 1405, SAE J514
Переходник NPTF серии 1405 предназначен для соединения внутренней трубной резьбы с внутренней трубной резьбой через поворотное соединение. Изделие имеет прямое исполнение и указано как фитинг по SAE J514. Материал: нержавеющая сталь 304, 316 или 316L. В таблице размеров приведены артикулы 1405-02-02, 1405-04-04, 1405-06-06, 1405-08-08, 1405-12-12, 1405-16-16, 1405-20-20, 1405-24-24 и 1405-32-32.
- Тип изделия — прямой переходник с внутренней трубной резьбой и поворотной гайкой
- Стандарт — SAE J514
- Дополнительное обозначение стандарта — SAE № 140131
Технические данные

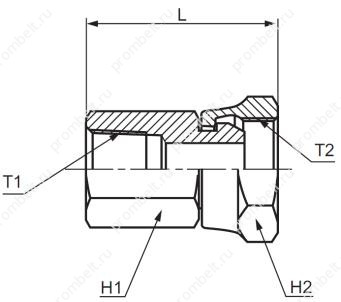

Схема и присоединительные размеры
Переходник серии 1405 соединяет внутреннюю трубную резьбу NPTF с внутренней трубной резьбой NPTF через поворотное соединение. Исполнение прямое, материал указан как нержавеющая сталь 304, 316 или 316L.
Основные характеристики
| Тип изделия | прямой переходник с внутренней трубной резьбой и поворотной гайкой |
|---|---|
| Серия | 1405 |
| Стандарт | SAE J514 |
| Дополнительное обозначение стандарта | SAE № 140131 |
| Материал | нержавеющая сталь 304, 316, 316L |
| Исполнение | прямое |
| Резьба 1 | внутренняя трубная резьба |
| Резьба 2 | внутренняя трубная резьба с поворотным соединением |
Размеры
| Артикул | T1 (NPTF) | T2 (NPTF) | L | H1 (дюйм) | H2 (дюйм) |
|---|---|---|---|---|---|
| 1405-02-02 | 1/8-27 | 1/8-27 | 27.4 | 9/16 | 9/16 |
| 1405-04-04 | 1/4-18 | 1/4-18 | 39.8 | 11/16 | 11/16 |
| 1405-06-06 | 3/8-18 | 3/8-18 | 38 | 7/8 | 7/8 |
| 1405-08-08 | 1/2-14 | 1/2-14 | 46.6 | 1 | 1 |
| 1405-12-12 | 3/4-14 | 3/4-14 | 53.7 | 1-1/4 | 1-1/4 |
| 1405-16-16 | 1-11-1/2 | 1-11-1/2 | 61.1 | 1-1/2 | 1-1/2 |
| 1405-20-20 | 1-1/4-11-1/2 | 1-1/4-11-1/2 | 63.3 | 1-7/8 | 1-7/8 |
| 1405-24-24 | 1-1/2-11-1/2 | 1-1/2-11-1/2 | 66.4 | 2-1/8 | 2-1/8 |
| 1405-32-32 | 2-11-1/2 | 2-11-1/2 | 65.2 | 2-5/8 | 2-5/8 |
Для заказа
Что указать в заявке
- Тип и размеры обоих присоединений
- Исполнение и угол
- Материал
- Количество
