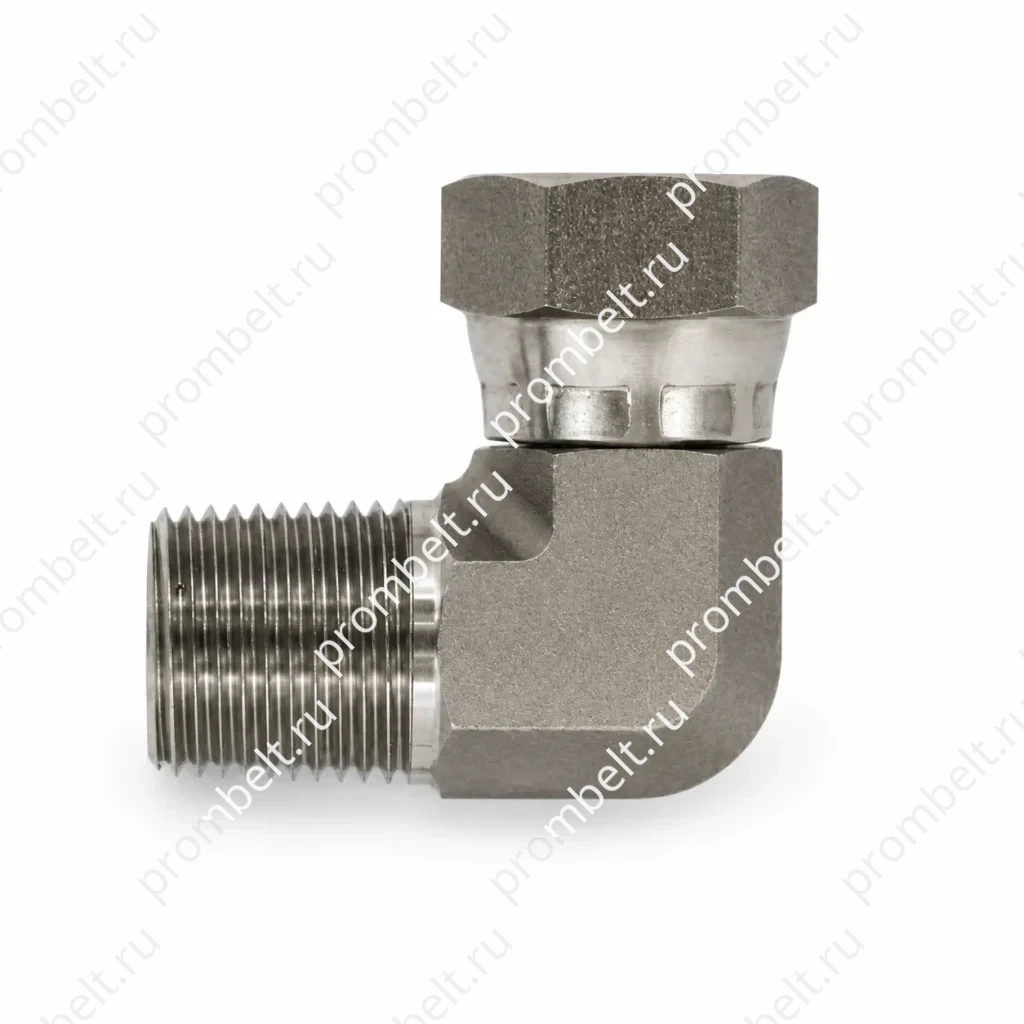

Угловой поворотный переходник 90° 1501 NPTF–NPSM из нержавеющей стали SAE № 140230

Угловой поворотный переходник 90° 1501 — гидравлический адаптер с наружной трубной резьбой NPTF и поворотной внутренней трубной резьбой NPSM. Изделие указано по стандарту SAE № 140230 и выполняется из нержавеющей стали 304, 316 или 316L. Размерный ряд в источнике включает исполнения от 1501-02-02 с резьбой 1/8-27 до 1501-32-32 с резьбой 2-11-1/2.

Стандарт — SAE № 140230
Материал — нержавеющая сталь 304, 316, 316L

Технические данные

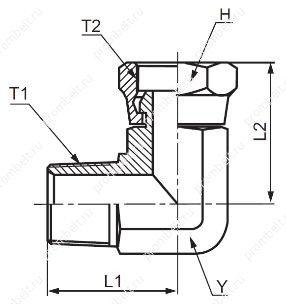

Схема и присоединительные размеры

Угловой поворотный переходник 90° 1501 соединяет наружную трубную резьбу NPTF с поворотной внутренней трубной резьбой NPSM. Изделие указано как гидравлический адаптер из нержавеющей стали 304, 316 или 316L по стандарту SAE № 140230.

Основные характеристики

Тип изделия	угловой поворотный переходник 90°
Серия	1501
Стандарт	SAE № 140230
Материал	нержавеющая сталь 304, 316, 316L
Первое присоединение	наружная трубная резьба NPTF
Второе присоединение	поворотная внутренняя трубная резьба NPSM
Исполнение	мехобработка из кованых заготовок

Размеры

Артикул	T1 NPTF	T2 NPSM	L1	L2	Y, дюйм	H, дюйм
1501-02-02	1/8-27	1/8-27	19.8	22.2	7/16	9/16
1501-04-04	1/4-18	1/4-18	27.7	24.9	9/16	11/16
1501-06-06	3/8-18	3/8-18	31.0	29.4	3/4	7/8
1501-08-08	1/2-14	1/2-14	37.3	35.5	7/8	1
1501-12-12	3/4-14	3/4-14	40.4	44.2	1 1/16	1 1/4
1501-16-16	1-11-1/2	1-11-1/2	50.0	48.0	1 5/16	1 1/2
1501-20-20	1-1/4-11-1/2	1-1/4-11-1/2	60.5	58.0	1 5/8	1 1/4
1501-24-24	1-1/2-11-1/2	1-1/2-11-1/2	67.1	59.0	1 7/8	2 1/8
1501-32-32	2-11-1/2	2-11-1/2	76.2	68.7	2 1/2	2 5/8
