Заглушка 5406-C с внутренней трубной резьбой NPTF из нержавеющей стали 304, 316, 316L
Заглушка 5406-C — уплотнительная заглушка с внутренней трубной резьбой NPTF для наружного трубного конца. Материалы: нержавеющая сталь 304, 316 и 316L. Доступные размеры T, NPTF: 1/8-27, 1/4-18, 3/8-18, 1/2-14, 3/4-14 и 1-11 1/2.
- Материал — нержавеющая сталь 304, 316, 316L
- Резьба 1 — внутренняя трубная резьба
Технические данные

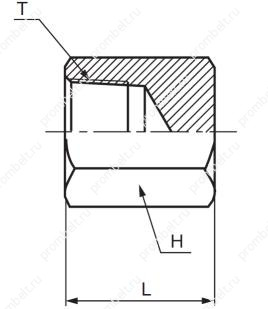

Схема и присоединительные размеры
Заглушка 5406-C — уплотнительная заглушка из нержавеющей стали 304, 316 или 316L с внутренней трубной резьбой NPTF. Изделие предназначено для наружного трубного конца.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | уплотнительная заглушка |
| Серия | 5406-C |
| Материал | нержавеющая сталь 304, 316, 316L |
| Резьба 1 | внутренняя трубная резьба |
| Тип резьбы в размерной таблице | NPTF |
Размеры
| Артикул | T, NPTF | L | H, дюйм |
|---|---|---|---|
| 5406-C-02 | 1/8-27 | 19.10 | 9/16 |
| 5406-C-04 | 1/4-18 | 23.10 | 3/4 |
| 5406-C-06 | 3/8-18 | 26.20 | 7/8 |
| 5406-C-08 | 1/2-14 | 34.00 | 1-1/16 |
| 5406-C-12 | 3/4-14 | 36.60 | 1-1/4 |
| 5406-C-16 | 1-11 1/2 | 40.89 | 1-5/8 |
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
