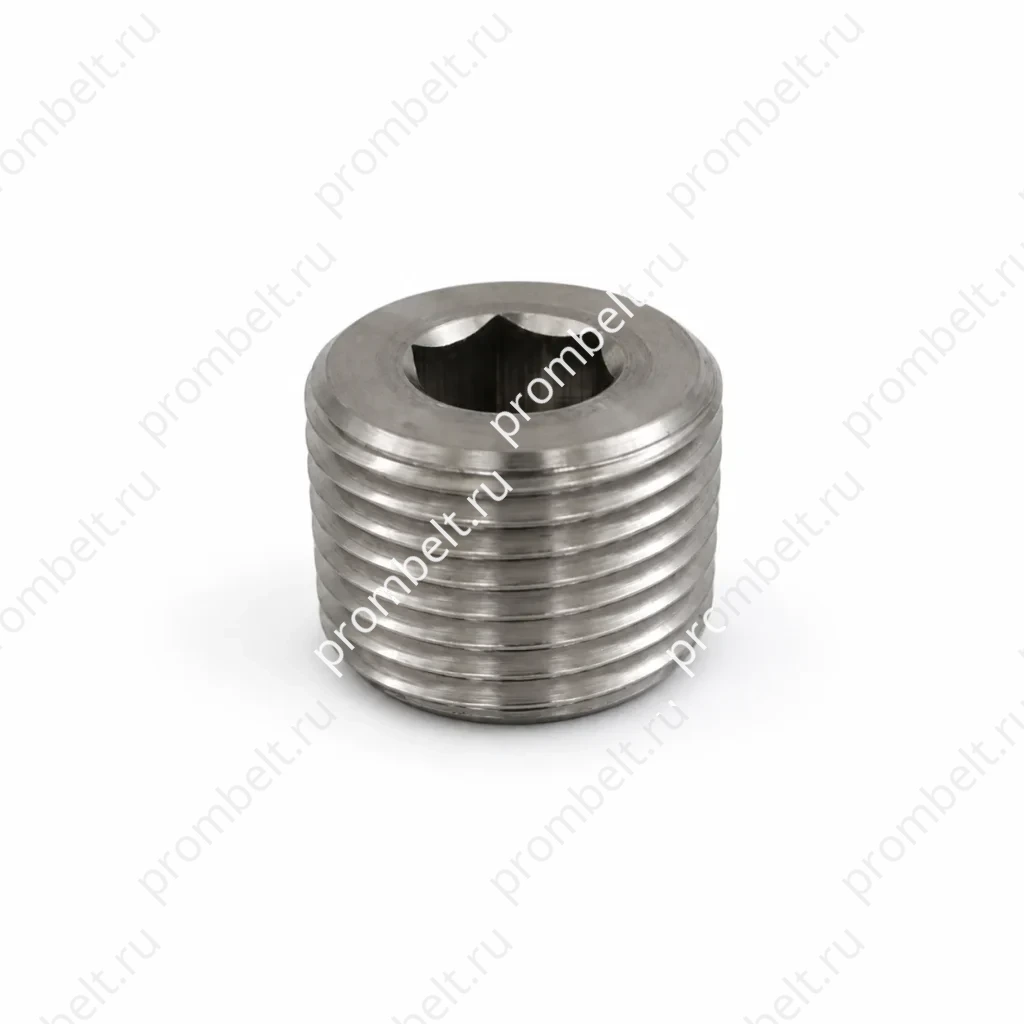

Резьбовая заглушка 5406-HHP с наружной трубной резьбой NPTF, нержавеющая сталь 304/316/316L
Резьбовая заглушка 5406-HHP из нержавеющей стали 304, 316 или 316L имеет наружную трубную резьбу NPTF. Изделие используется для герметизации внутренней трубной резьбы и устанавливается шестигранным ключом. В размерном ряду указаны артикулы от 5406-HHP-01 до 5406-HHP-32 с резьбой T от 1/16-27 до 2-11-1/2.
- Тип изделия — резьбовая заглушка для трубной резьбы
- Материал — нержавеющая сталь 304, 316, 316L
- Резьба 1 — наружная трубная резьба NPTF
Технические данные

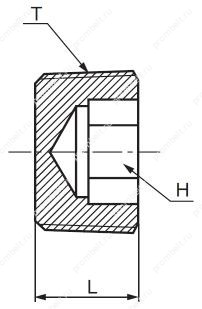

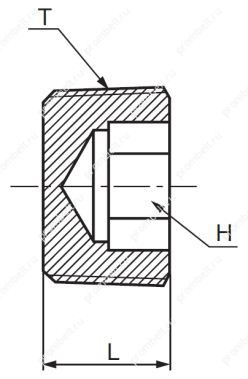

Схема и присоединительные размеры
Резьбовая заглушка 5406-HHP из нержавеющей стали 304, 316 или 316L предназначена для герметизации внутренней трубной резьбы. Изделие имеет наружную трубную резьбу NPTF и устанавливается шестигранным ключом.
Основные характеристики
| Характеристика | Значение |
|---|---|
| Тип изделия | резьбовая заглушка для трубной резьбы |
| Серия | 5406-HHP |
| Материал | нержавеющая сталь 304, 316, 316L |
| Резьба 1 | наружная трубная резьба NPTF |
Размеры и артикулы
| Артикул | Резьба T (NPTF) | L | H (дюйм) |
|---|---|---|---|
| 5406-HHP-01 | 1/16-27 | 7.90 | 5/32 |
| 5406-HHP-02 | 1/18-27 | 7.90 | 3/16 |
| 5406-HHP-04 | 1/4-18 | 12.10 | 1/4 |
| 5406-HHP-06 | 3/8-18 | 12.10 | 5/16 |
| 5406-HHP-08 | 1/2-14 | 16.00 | 3/8 |
| 5406-HHP-12 | 3/4-14 | 16.30 | 9/16 |
| 5406-HHP-16 | 1-11-1/2 | 20.10 | 5/8 |
| 5406-HHP-20 | 1-1/4-11-1/2 | 21.10 | 3/4 |
| 5406-HHP-24 | 1-1/2-11-1/2 | 21.10 | 3/4 |
| 5406-HHP-32 | 2-11-1/2 | 22.10 | 3/4 |
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
