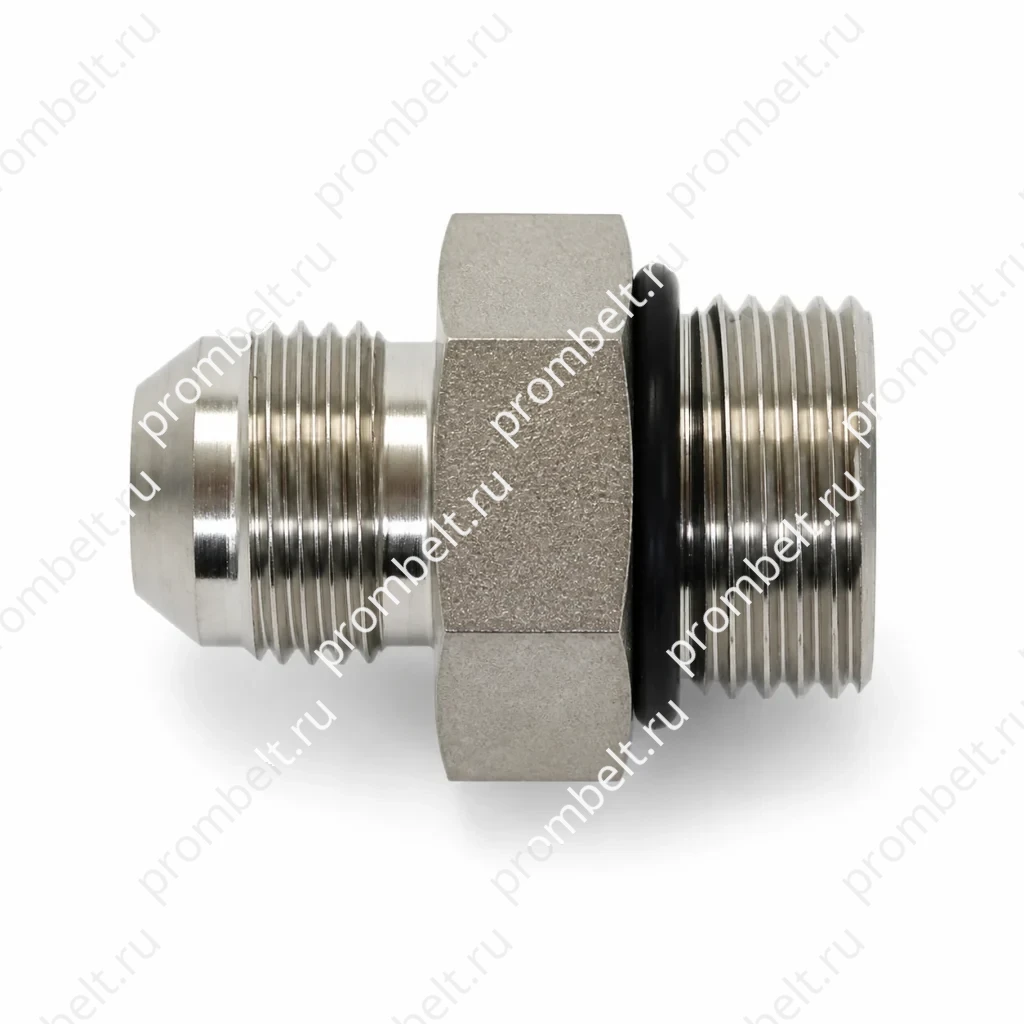

Прямой переходник JIC-ORB SAE № 070120, нержавеющая сталь 304/316/316L

Прямой переходник JIC-ORB SAE № 070120 предназначен для соединения наружной резьбы JIC SAE 37° с прямой резьбой ORB с O-ring. Материал изделия: нержавеющая сталь 304, 316 или 316L. Исполнение переходника - прямое. Размерный ряд включает артикулы от 6400-02-02-O до 6400-32-32-O с резьбами UNF/UN-2A и размером H от 7/16 до 2-3/4 дюйм.

  • Стандарт — SAE № 070120
  • Сторона 1 — наружная резьба JIC
  • Сторона 2 — ORB с O-ring

Технические данные

Схема и присоединительные размеры

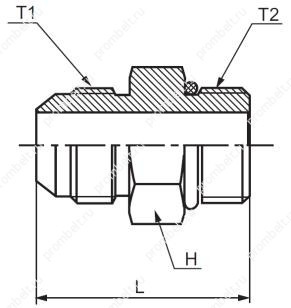

Схема и присоединительные размеры — Прямой переходник JIC-ORB SAE № 070120, нержавеющая сталь 304/316/316L
Обозначения присоединений и размеров

Прямой переходник JIC-ORB SAE № 070120 соединяет наружную резьбу JIC SAE 37° с прямой резьбой ORB с O-ring. Изделие указано для исполнения из нержавеющей стали 304, 316 или 316L.

Основные характеристики

Тип изделия прямой переходник
Стандарт SAE № 070120
Сторона 1 наружная резьба JIC
Сторона 2 ORB с O-ring
Соединение SAE 37° (JIC) x прямая резьба с O-ring
Материал нержавеющая сталь 304, 316, 316L
Исполнение прямое

Размеры

Артикул Резьба T1 (UNF/UN-2A) Резьба T2 (UNF/UN-2A) L H (дюйм)
6400-02-02-O 5/16-24 5/16-24 26.9 7/16
6400-03-03-O 3/8-24 3/8-24 27.9 1/2
6400-04-04-O 7/16-20 7/16-20 31.2 9/16
6400-05-05-O 1/2-20 1/2-20 31.2 5/8
6400-06-06-O 9/16-18 9/16-18 33 11/16
6400-08-08-O 3/4-16 3/4-16 37.6 7/8
6400-10-10-O 7/8-14 7/8-14 43.2 1
6400-12-12-O 1-1/16-12 1-1/16-12 50.1 1-1/4
6400-16-16-O 1-5/16-12 1-5/16-12 51.8 1-1/2
6400-20-20-O 1-5/8-12 1-5/8-12 55.1 1-7/8
6400-24-24-O 1-7/8-12 1-7/8-12 60.2 2-1/8
6400-32-32-O 2-1/2-12 2-1/2-12 70.6 2-3/4

Пример переходного типоразмера: 6400-08-04.

Для заказа

Что указать в заявке

  • Тип и размеры обоих присоединений
  • Исполнение и угол
  • Материал
  • Количество
