Обжимные фитинги для РВД

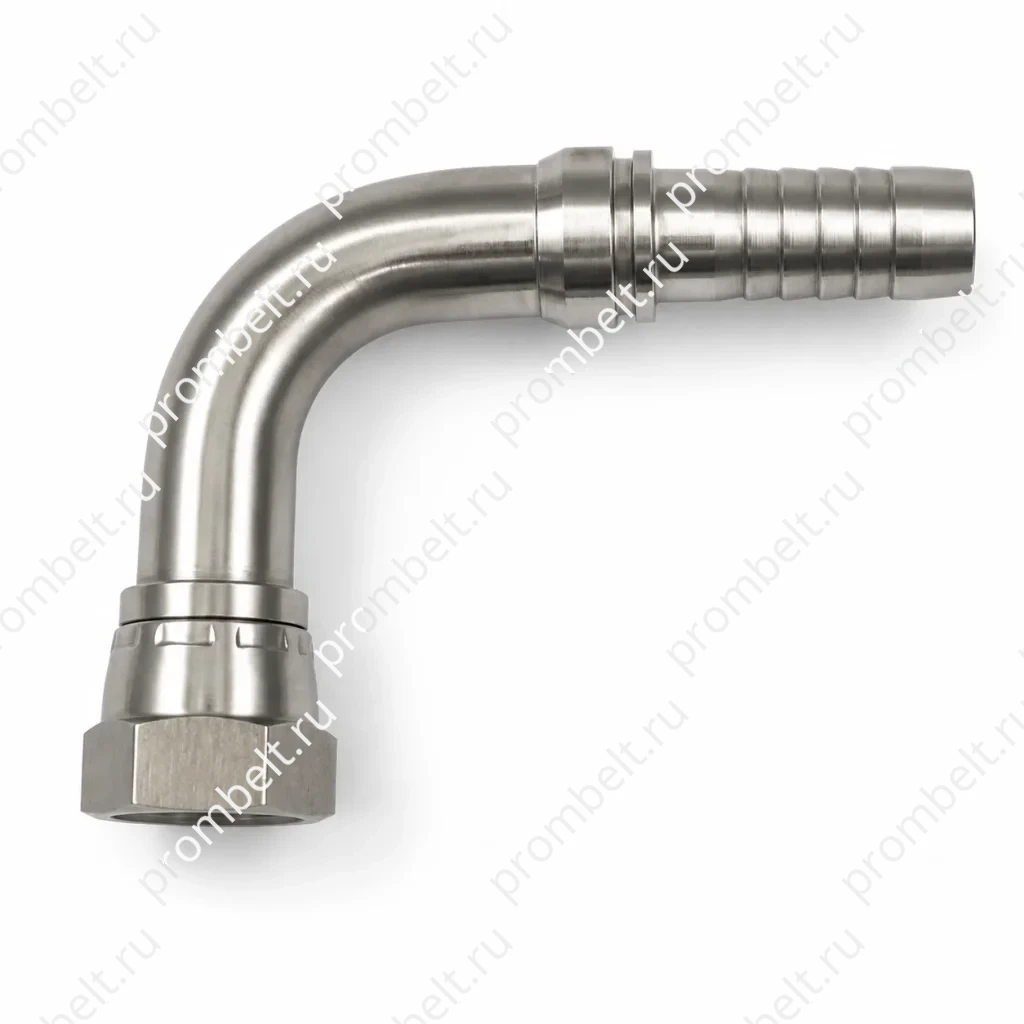

Угловой фитинг 90° JIC с накидной гайкой 74° SAE J514, серия 26791, нержавеющая сталь

Угловой фитинг серии 26791 для гидравлического рукава выполнен с присоединением JIC с внутренней резьбой, накидной гайкой и уплотнением по конусу 74°. Тип изделия указан как угловое исполнение 90° JIC с внутренней резьбой и конусным уплотнением 74° по SAE J514; в русской карточке это угловое исполнение 90° по SAE J514 с резьбой UNF/UN-2A. Материалы: нержавеющая сталь 304, 316 и 316L. Серия 26791 указана для рукавов с оплеткой; для спиральных рукавов приведена серия 26792-XX-XX.

Тип изделия — угловой фитинг 90° для гидравлического рукава
Присоединение — JIC с внутренней резьбой и накидной гайкой
Уплотнение — конусное уплотнение 74°

Угловой фитинг серии 26791 предназначен для соединения рукава с присоединением JIC с внутренней резьбой, накидной гайкой и уплотнением по конусу 74°. Исполнение указано как угловой фитинг 90° JIC с внутренней резьбой, уплотнением по конусу 74° и соответствием SAE J514.

Основные характеристики

Характеристика	Значение
Тип изделия	угловой фитинг 90° для гидравлического рукава
Серия	26791
Присоединение	JIC с внутренней резьбой и накидной гайкой
Уплотнение	конусное уплотнение 74°
Стандарт	SAE J514
Материал	нержавеющая сталь 304, 316, 316L
Резьба	UNF/UN-2A
Назначение по источнику	для рукавов с оплеткой

Размеры и артикулы

Артикул	Резьба T, UNF/UN-2A	Условный проход рукава DN	Размерный код	L	H	S1
26791-04-04	7/16-20	6	04	30.00	29.00	14
26791-06-06	9/16-18	10	06	36.50	38.50	19
26791-08-08	3/4-16	13	08	44.00	46.50	24
26791-10-10	7/8-14	16	10	56.00	51.50	27
26791-12-12	1-1/16-12	19	12	57.00	60.50	32
26791-16-16	1-5/16-12	25	16	16.00	76.00	72
26791-20-20	1-5/8-12	32	20	20.00	91.50	85
26791-24-24	1 -7/8-12	38	24	24.00	109.00	100
26791-32-32	2-1/2-12	51	32	32.00	129.00	124
