Рукав тефлоновый гофрированный PTFE
Изготавливаем гофрированные рукава PTFE в металлической оплётке. Фланцы ГОСТ, DIN/EN, ASME, фитинги BSP, DKI, JIC или окончания по чертежу — по вашему заказу.
- Гофрированная внутренняя трубка PTFE
- Резьбовые, фланцевые или комбинированные окончания
- Диаметр, длина и материалы по спецификации
По обозначению, чертежу или спецификации рукава.
Транспортной компанией по вашему выбору. Доставку можно включить в стоимость изделий.

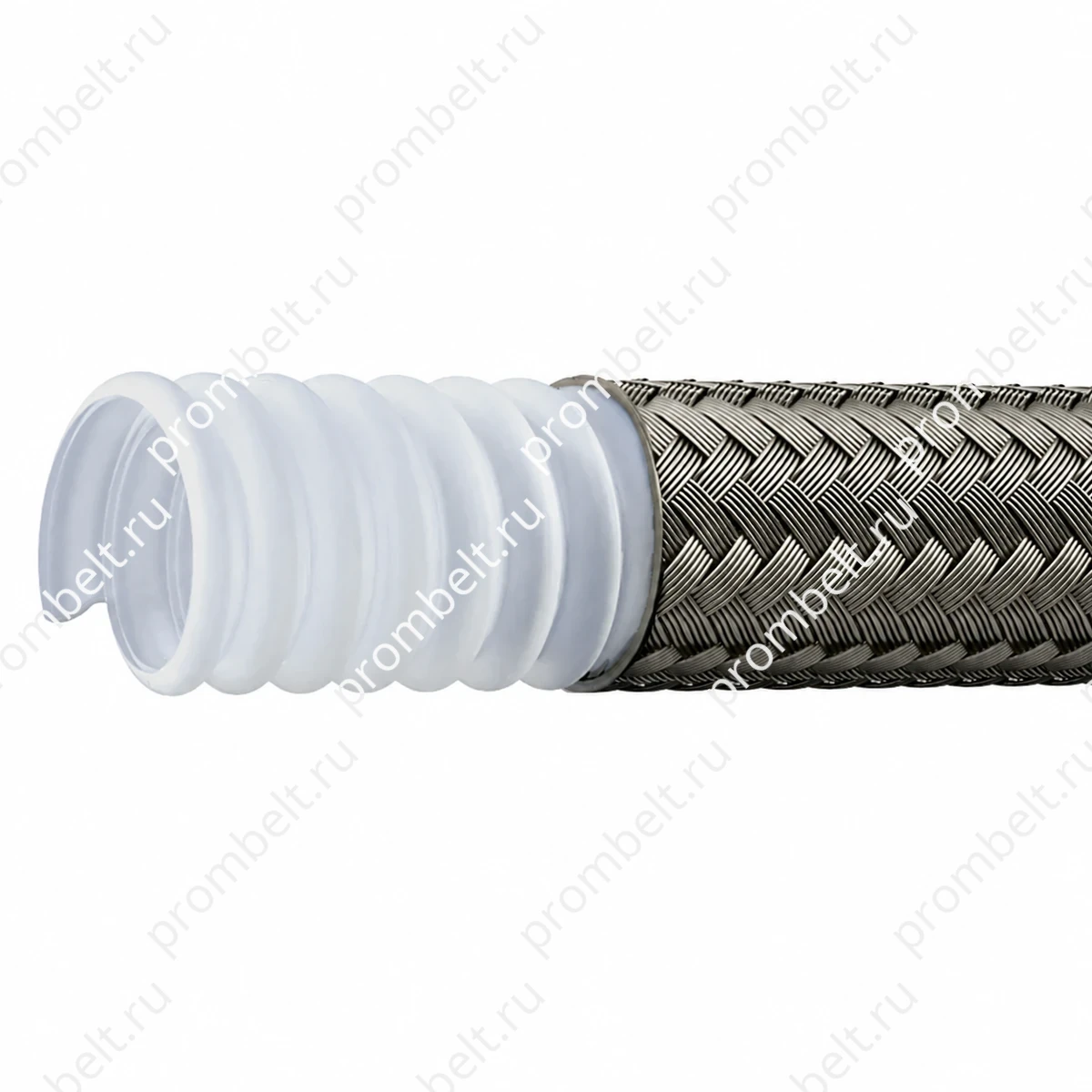

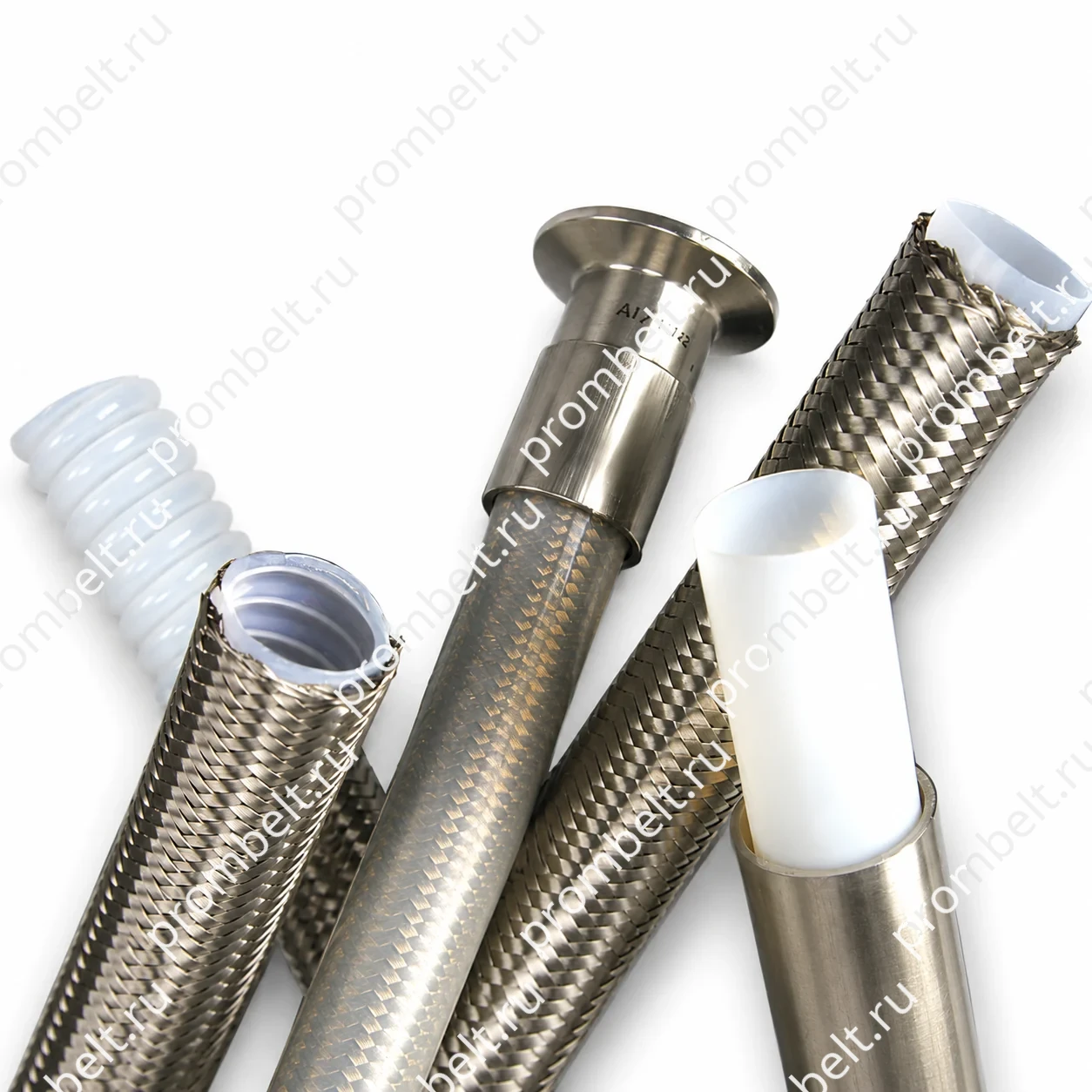

Гофрированная трубка PTFE в металлической оплётке

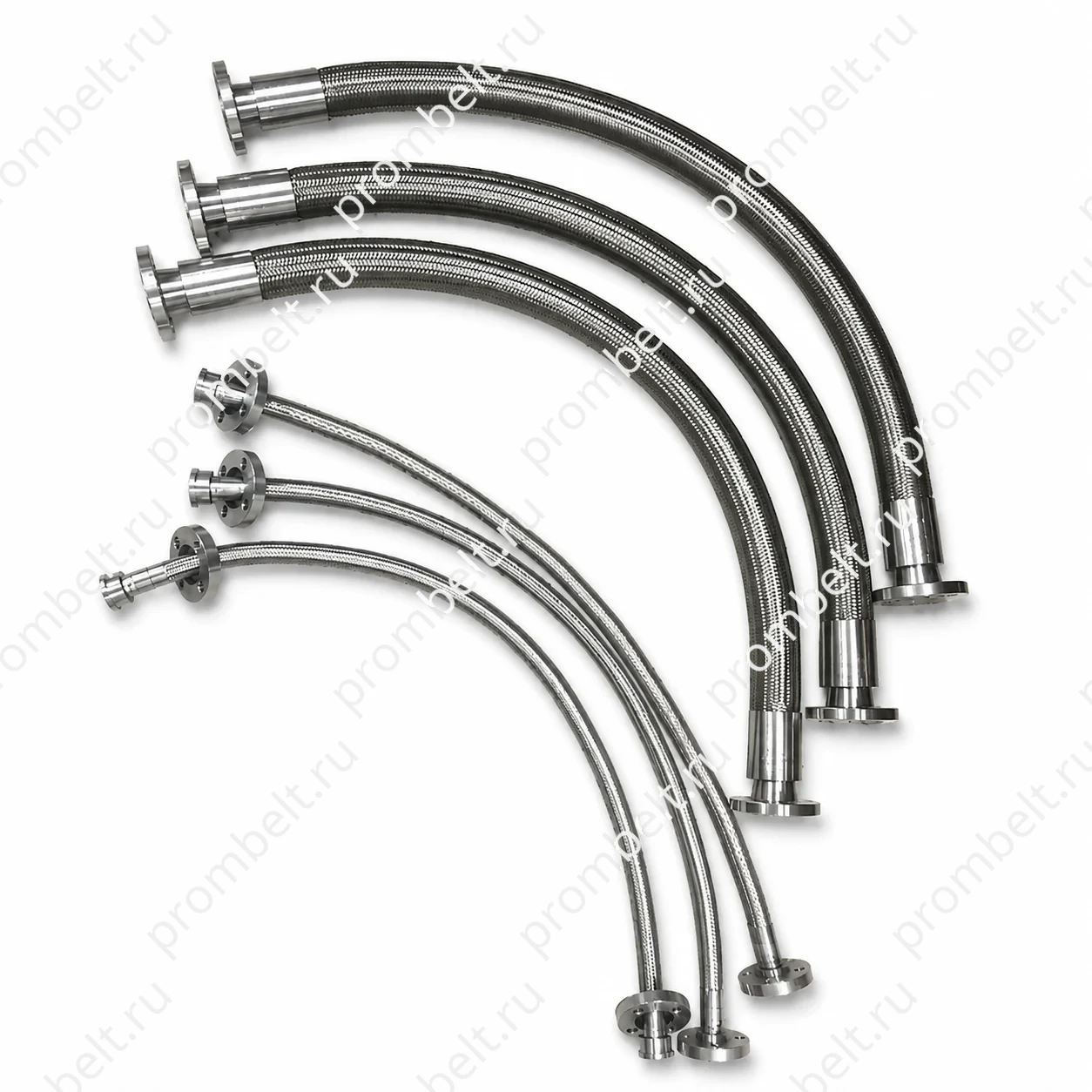

Гофрированный профиль стенки делает трубку гибкой для трасс с изгибами. Снаружи находится металлическая оплётка, на концах — арматура по заказу.
Изготавливаем готовый рукав нужной длины с фланцами, резьбовыми фитингами или узлами по чертежу. Шланг метрами не продаём.
Диаметр, допустимый радиус изгиба и рабочие параметры зависят от конкретной конструкции. Среду, температуру и давление согласовываем для всего рукава с окончаниями.
1 / 12
Окончания гофрированного рукава

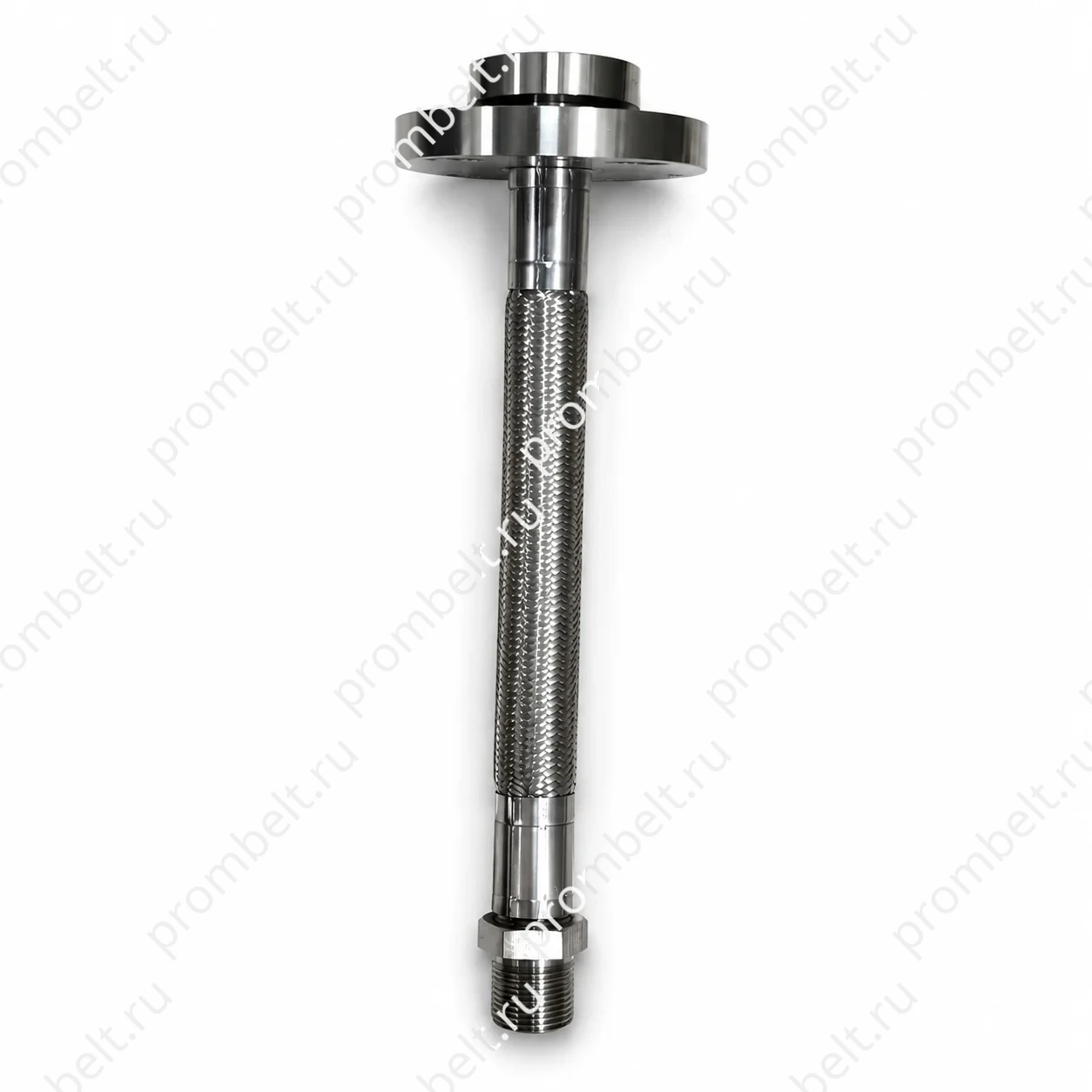

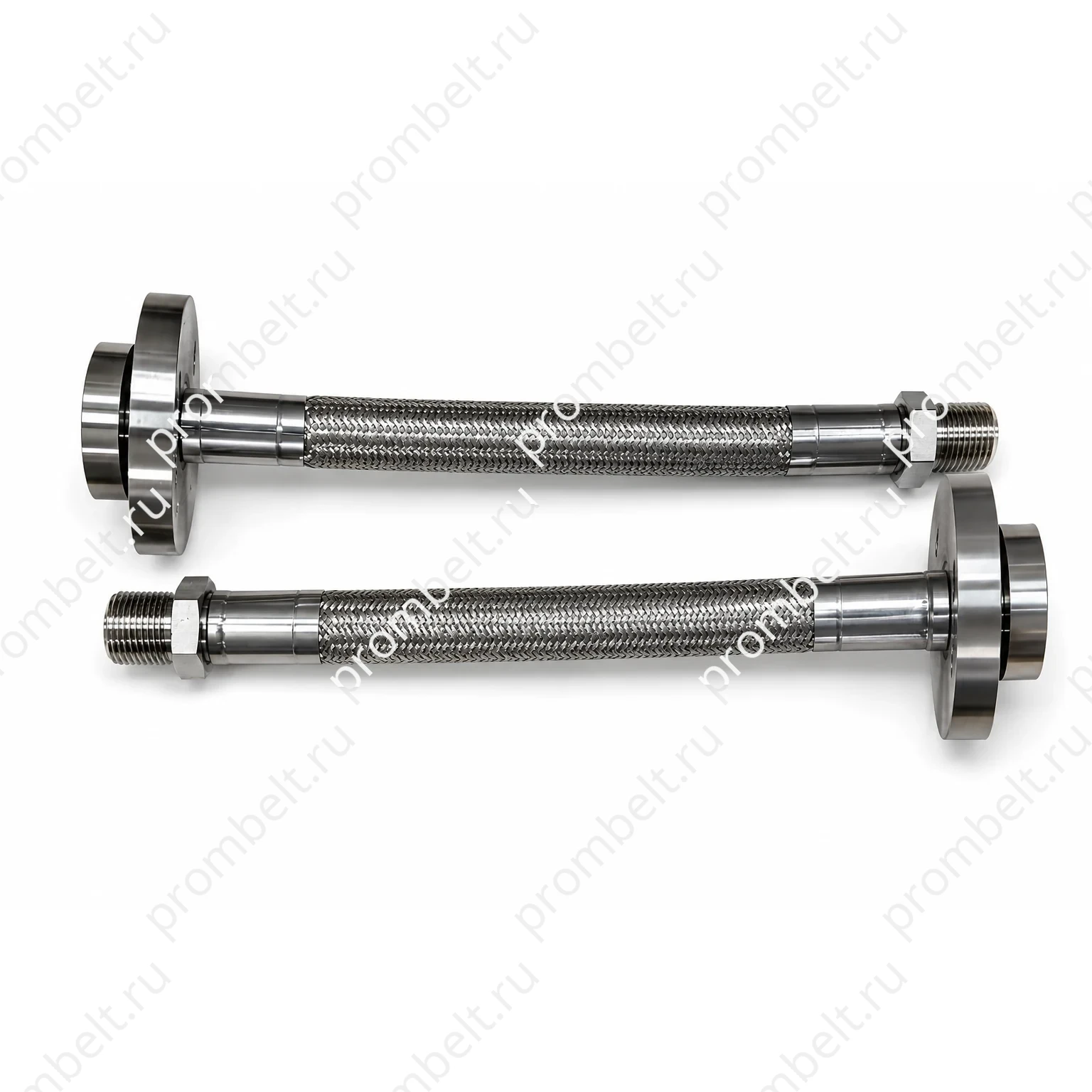

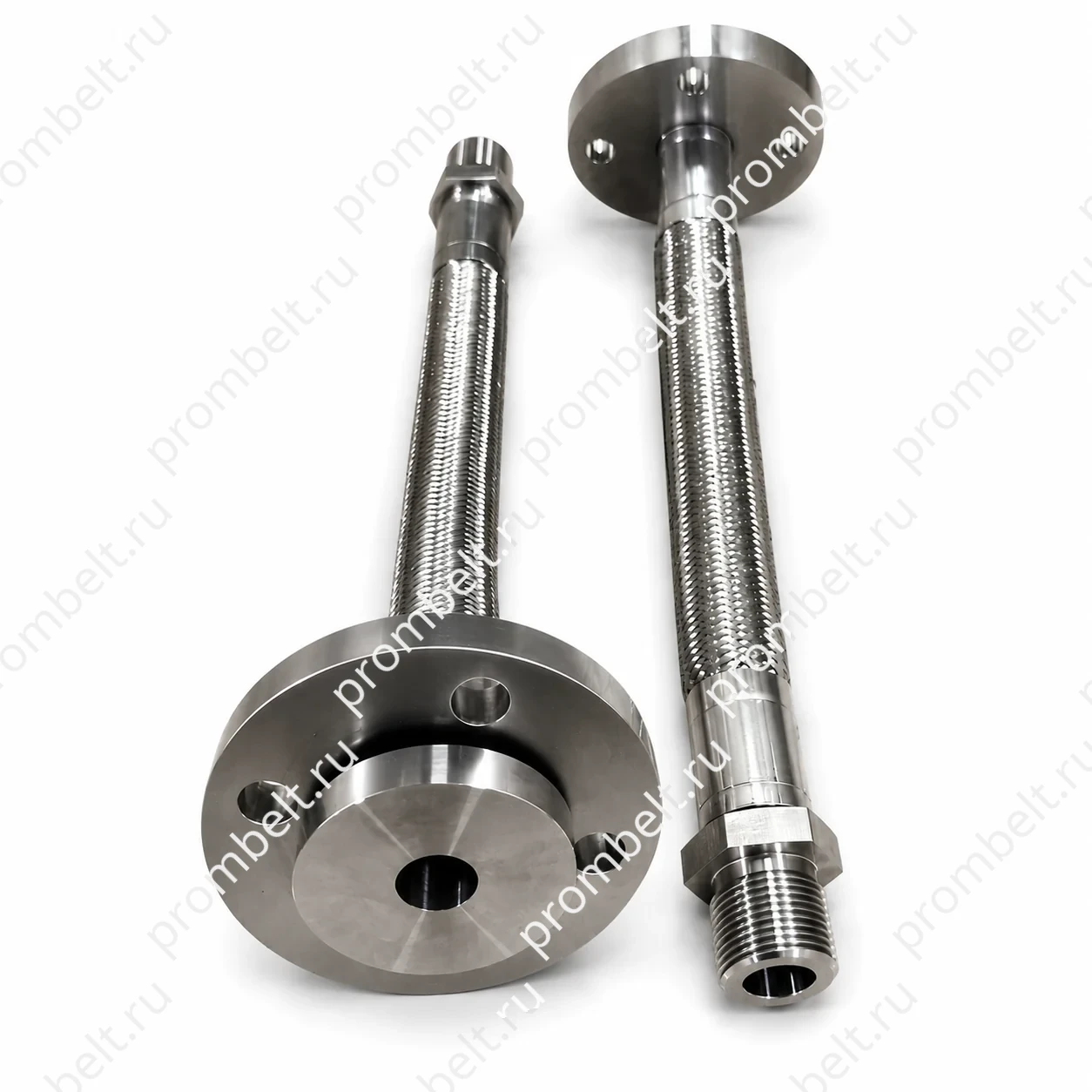

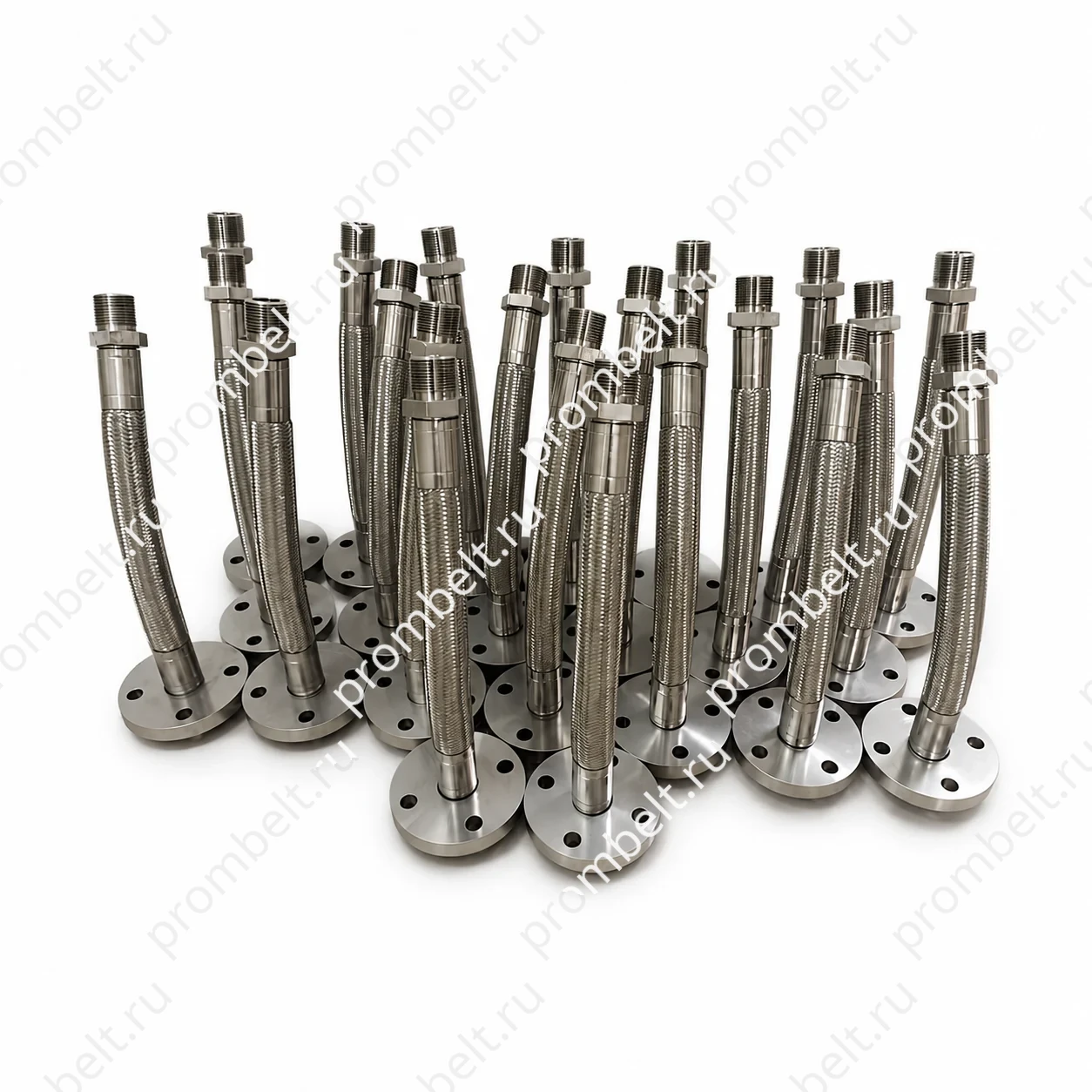

Фланцы ГОСТ 33259, DIN/EN 1092-1, ASME B16.5; фитинги BSP, DKI, JIC, DKOL/DKOS, ORFS, BSPT, NPT/NPTF; концевые узлы по чертежам. Можно сочетать разные окончания на одном рукаве.

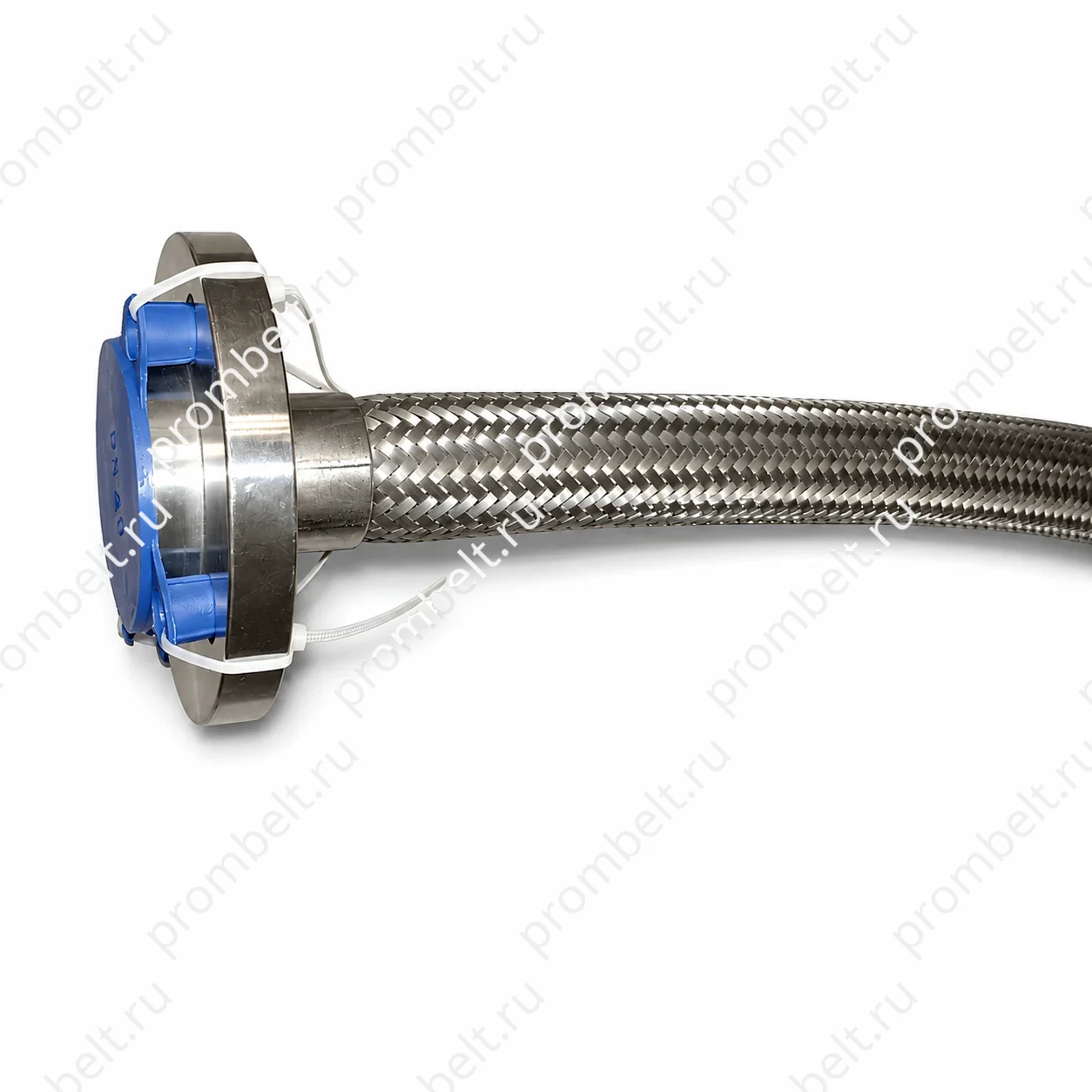

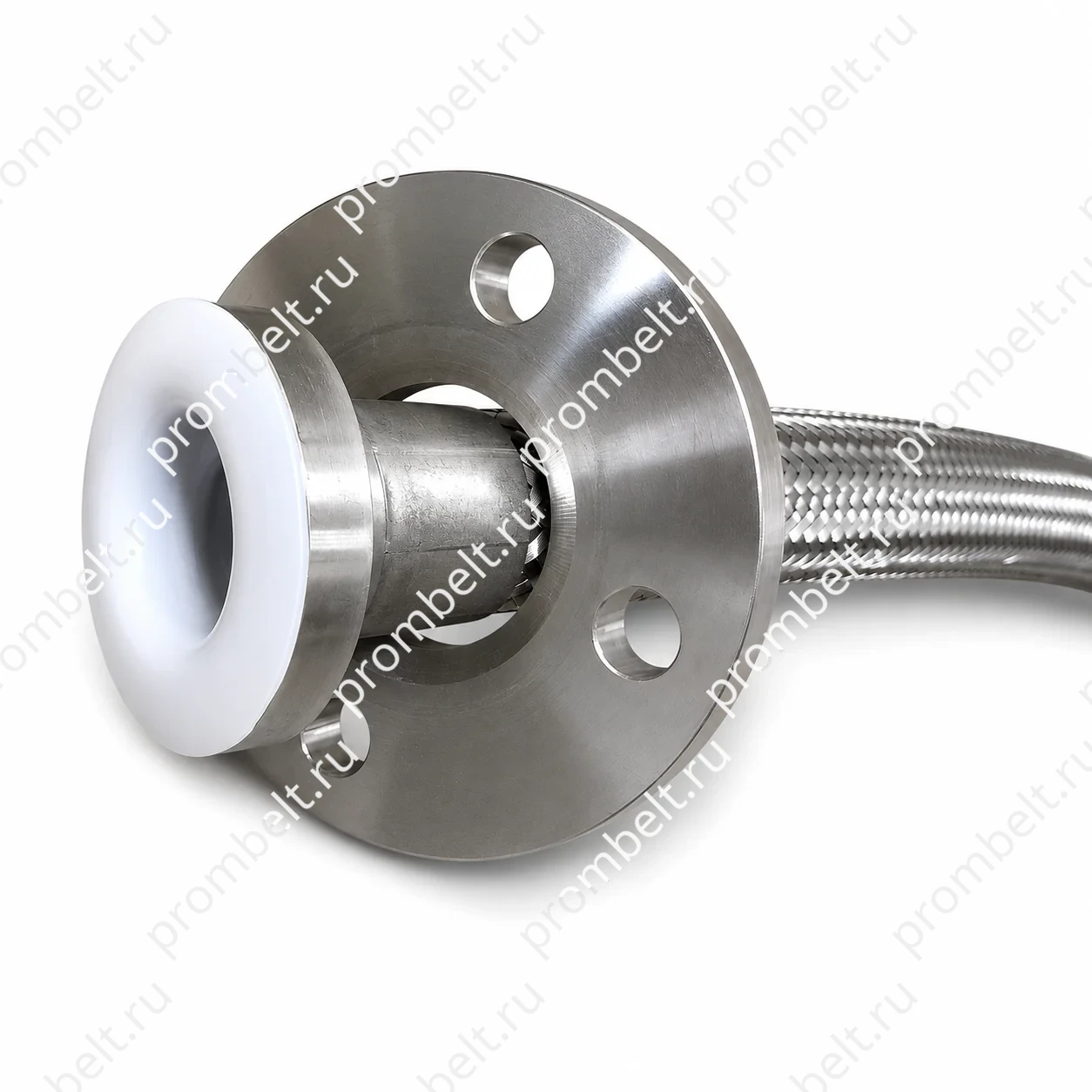

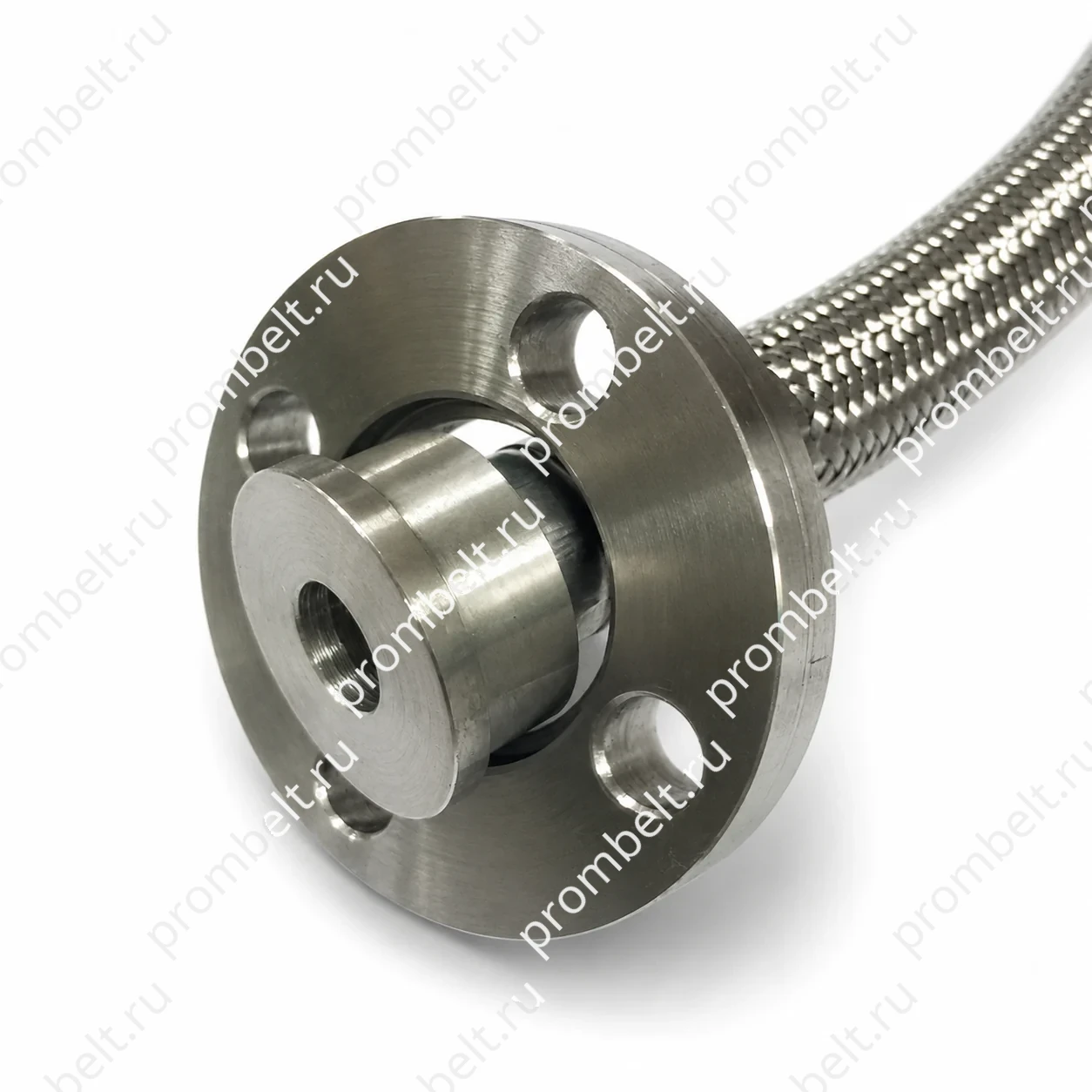

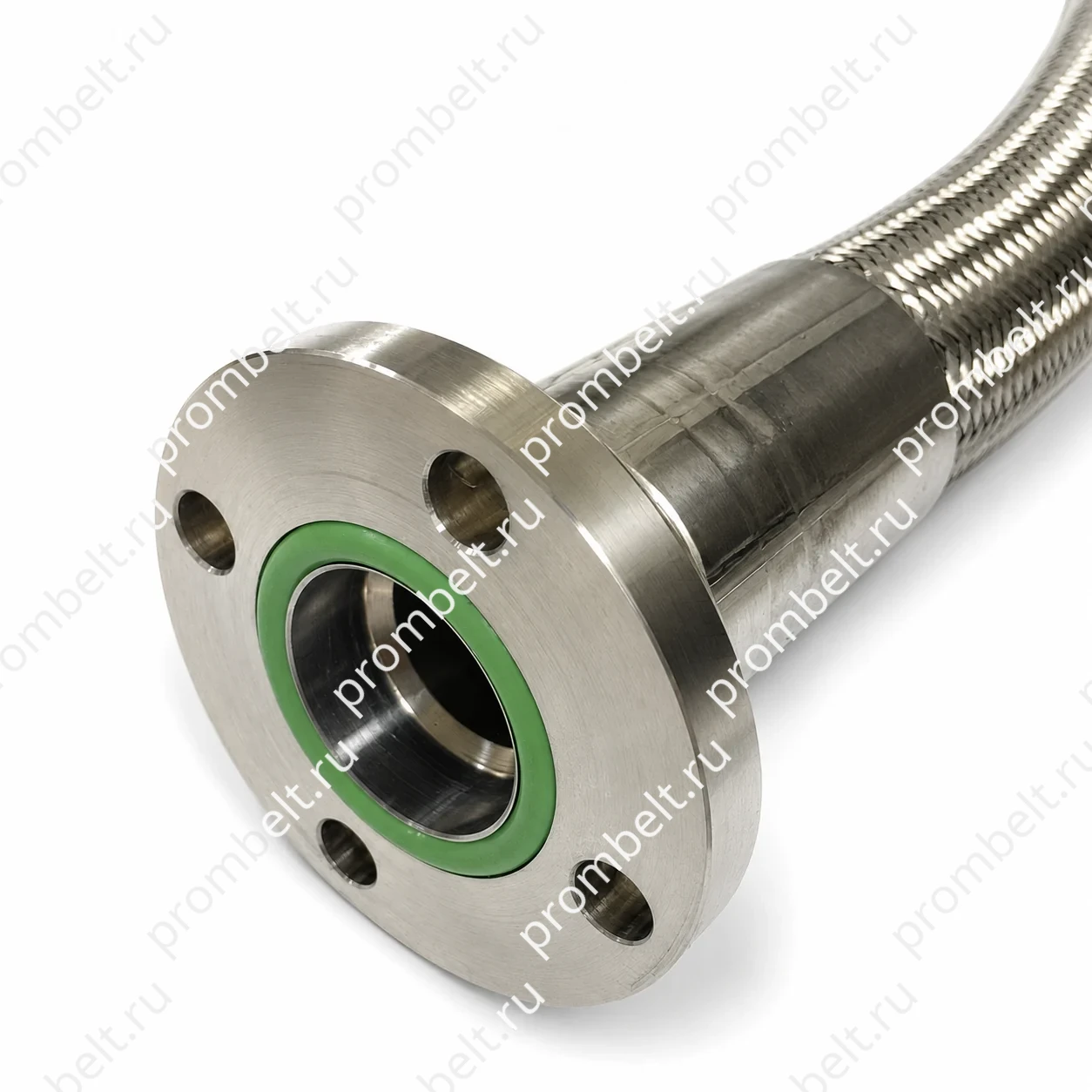

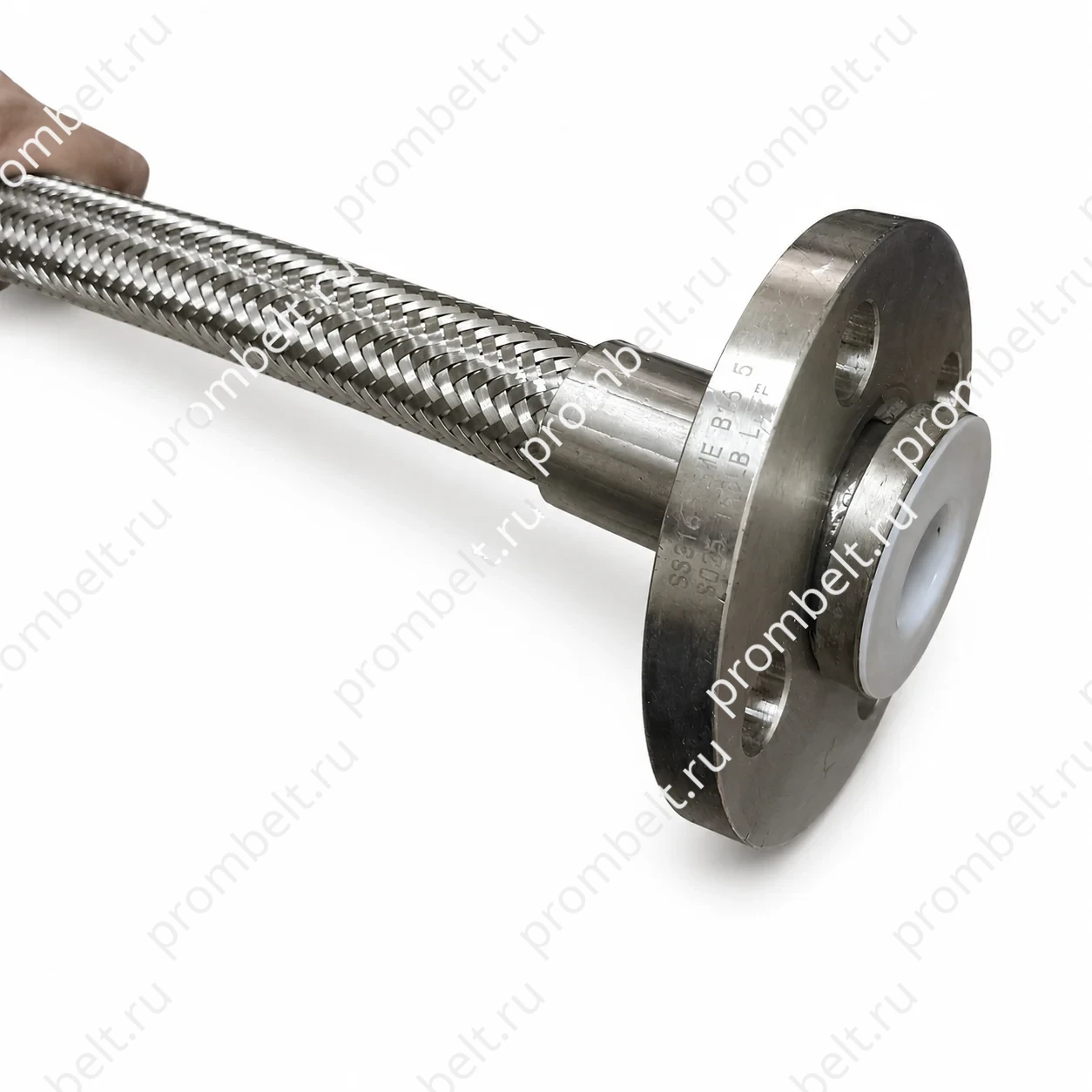

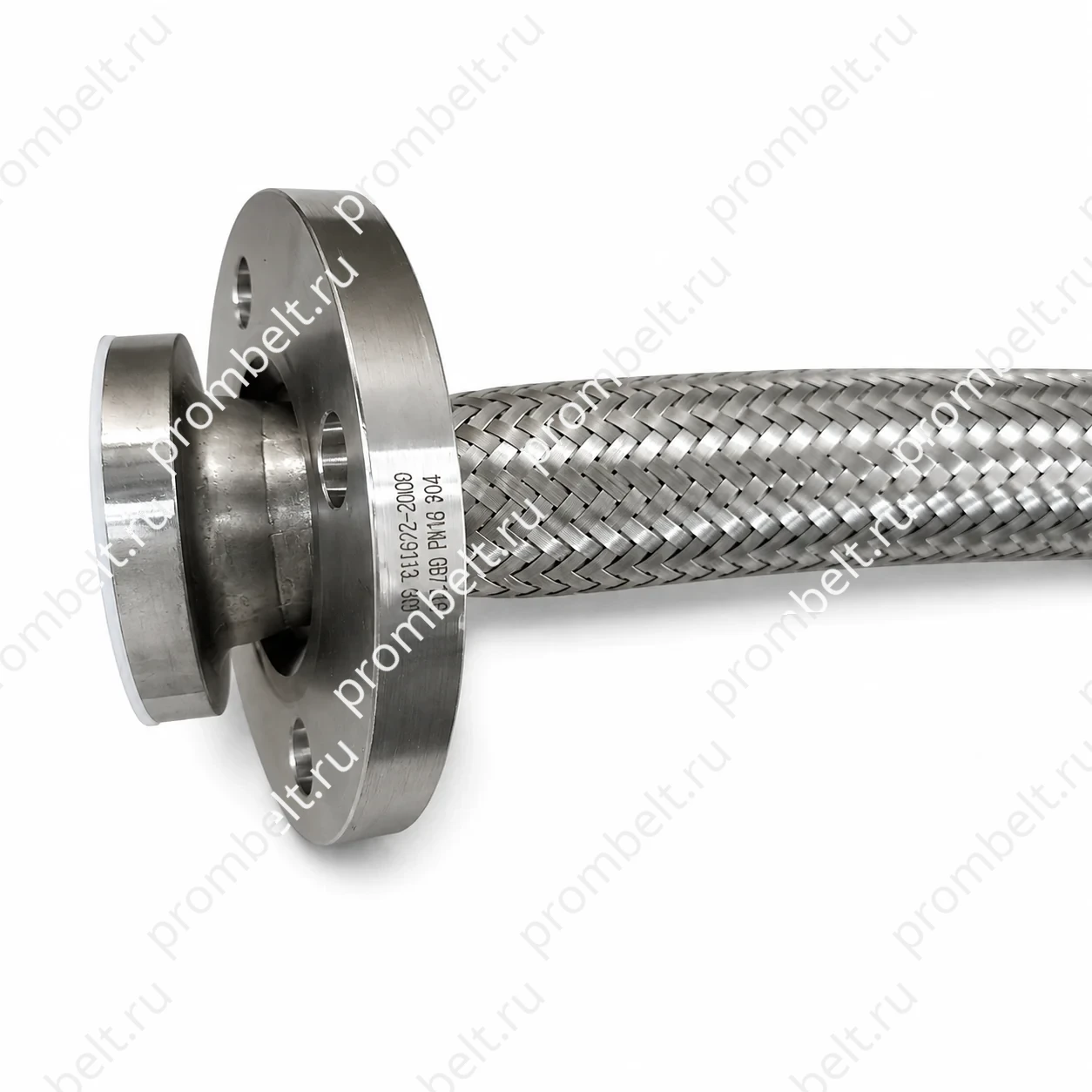

Фланцевые исполнения: с PTFE отбортовкой (футеровкой), с уплотнительным кольцом или с гладким торцом под плоскую прокладку. В исполнении с отбортовкой PTFE закрывает канал и уплотнительный торец окончания, исключая контакт среды с его металлом.
| Окончание | Варианты | Данные для заказа |
|---|---|---|
| Фланец | ГОСТ 33259, DIN/EN 1092-1, ASME B16.5; неподвижная или свободная конструкция. | Стандарт, DN/PN либо NPS/Class, уплотнительная поверхность и материал. |
| Резьбовой фитинг | BSP, DKI, JIC, DKOL/DKOS, ORFS, BSPT, NPT/NPTF; прямой или угловой. | Полное обозначение резьбы, гайка или штуцер, уплотнение, угол и взаимный разворот концов. |
| Узел по чертежу | Трубные участки, изгибы, крепления, специальные присоединительные размеры. | Актуальный чертёж с габаритами, материалами и обозначениями каждого конца. |

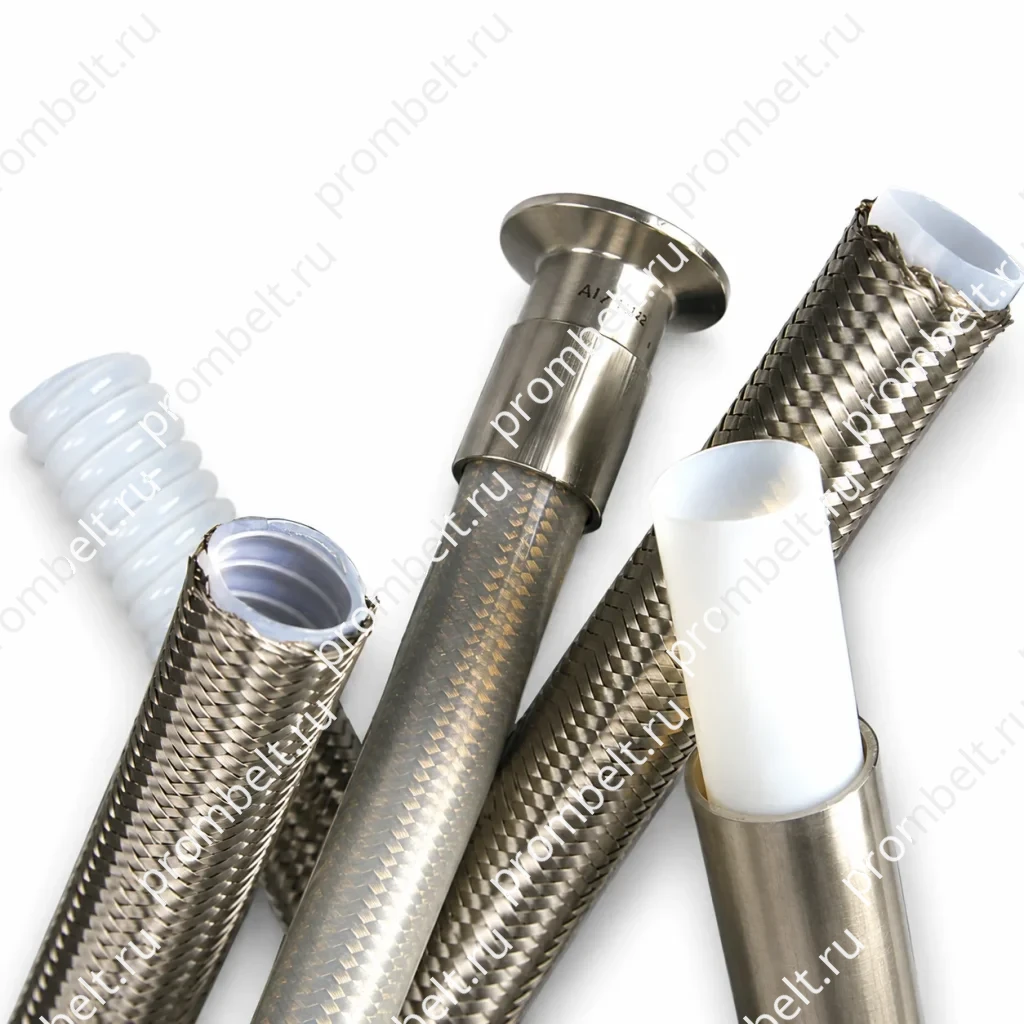

Гофрированная и гладкая трубка: что учесть в заказе
Металлическая оплётка может скрывать профиль внутренней трубки. При повторном заказе сохраняйте конструкцию из обозначения или чертежа.
Гофрированный профиль не означает автоматически большее рабочее давление. Радиус изгиба проверяется по данным конкретной серии и диаметра; условия неподвижной укладки и циклического изгиба различаются.
Диаметр, длина, радиус изгиба и условия работы
| Параметр | Практическое значение |
|---|---|
| Внутренний диаметр | Определяет проходное сечение трубки; это не наружный диаметр оплётки и не размер резьбы фитинга. |
| Минимальный радиус изгиба | Нужен для проверки монтажной трассы. Значение для неподвижной укладки нельзя автоматически применять к циклическому изгибу. |
| Общая длина и длина гибкой части | Фитинги занимают часть общей длины. На чертеже важно сохранить точки, между которыми задан размер. |
| Среда, температура и давление | Определяют требования ко всей сборке, включая металл окончаний, прокладки и уплотнительные кольца. |
Размеры и радиусы изгиба: серия 11-8850Т
Справочная таблица базового гофрированного шланга
Данные базового шланга, не готового рукава. Таблица сохранена из технических материалов прежнего каталога Prombelt. Значения относятся только к указанной серии и не заменяют согласование характеристик рукава с окончаниями.
| Обозначение | Внутренний ⌀, дюйм | Внутренний ⌀, мм | Наружный ⌀, мм | Рабочее давление, бар | Среднее давление разрыва, бар | Мин. радиус изгиба, мм |
|---|---|---|---|---|---|---|
| 11-8850Т-06 | 3/8 | 9,50 | 13,70 | 69 | 276 | 25 |
| 11-8850Т-08 | 1/2 | 13,50 | 20,80 | 86 | 345 | 38 |
| 11-8850Т-10 | 5/8 | 16,50 | 23,10 | 97 | 386 | 50 |
| 11-8850Т-12 | 3/4 | 20,00 | 27,20 | 76 | 303 | 65 |
| 11-8850Т-16 | 1 | 25,70 | 34,00 | 69 | 276 | 76 |
| 11-8850Т-20 | 1.1/4 | 32,50 | 39,90 | 69 | 276 | 90 |
| 11-8850Т-24 | 1.1/2 | 37,50 | 46,00 | 53 | 207 | 115 |
| 11-8850Т-32 | 2 | 51,00 | 59,00 | 34 | 138 | 135 |
Среднее давление разрыва — не рабочее давление и не допустимый режим эксплуатации. Рабочую температуру, давление и применимость к среде подтверждаем для согласованной конструкции. Справочные диаметры не являются обещанием наличия.
Для сопоставления конструкций в общем разделе приведены таблицы гладких и гофрированных базовых шлангов.
Заказ гофрированного рукава PTFE
Пришлите обозначение рукава, чертёж или спецификацию и количество по каждой позиции. Достаточно готового документа: переносить его данные в опросный лист не нужно.
Стоимость зависит от диаметра и длины гибкой части, исполнения и материала окончаний, количества рукавов и дополнительных требований.
Если спецификацию нужно дополнить
| Данные | Что важно сохранить |
|---|---|
| Конструкция рукава | Гофрированная трубка PTFE, внутренний диаметр, общая длина по заданным точкам. |
| Присоединения A и B | Обозначение каждого конца, его материал и уплотнение. Для угловых окончаний — взаимная ориентация. |
| Условия работы | Среда, температура, давление; разрежение и подвижная работа, если они предусмотрены вашей установкой. |
| Заказ | Количество, требования к испытаниям и комплектности, способ получения. |
- Испытания по заказу
- Можем провести испытания на герметичность и на разрыв. Программу и количество образцов согласовываем отдельно; испытание на разрыв разрушает образец.
- Самовывоз и доставка по РФ
- Отправляем транспортной компанией по выбору покупателя. Доставку можно включить в стоимость изделий. Для отправки укажите город и транспортную компанию.
Стандартная гарантия на рукава PTFE — 1 год.
