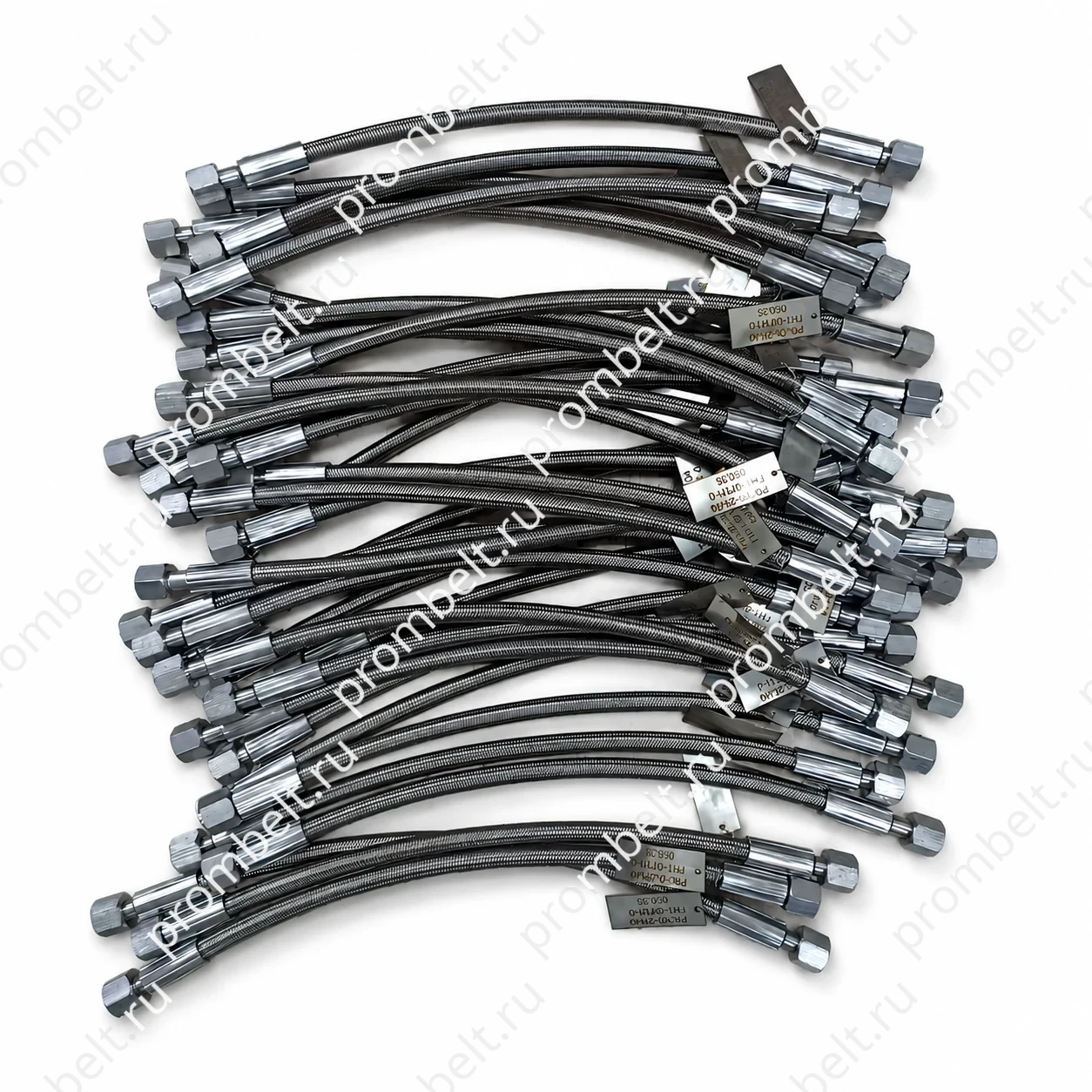

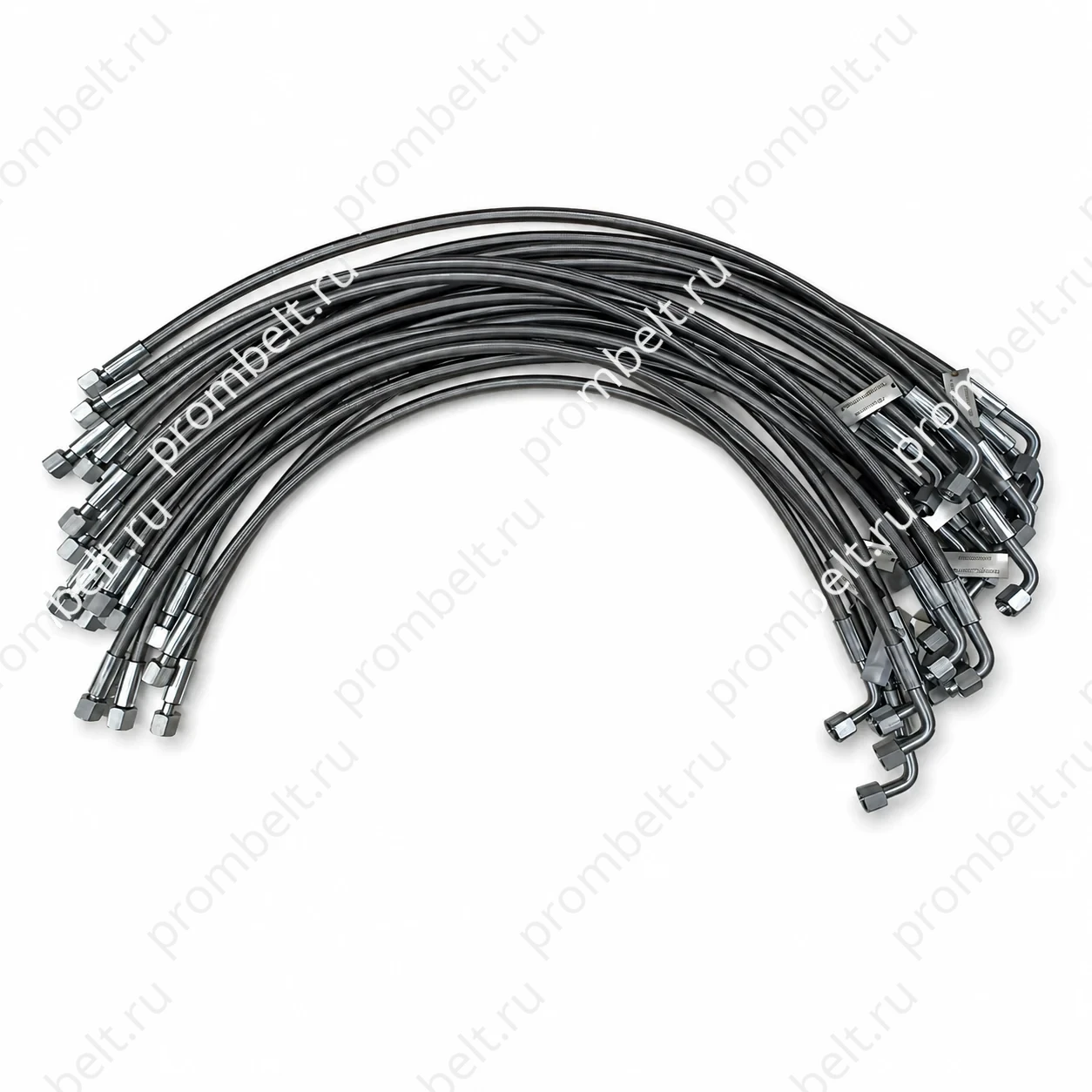

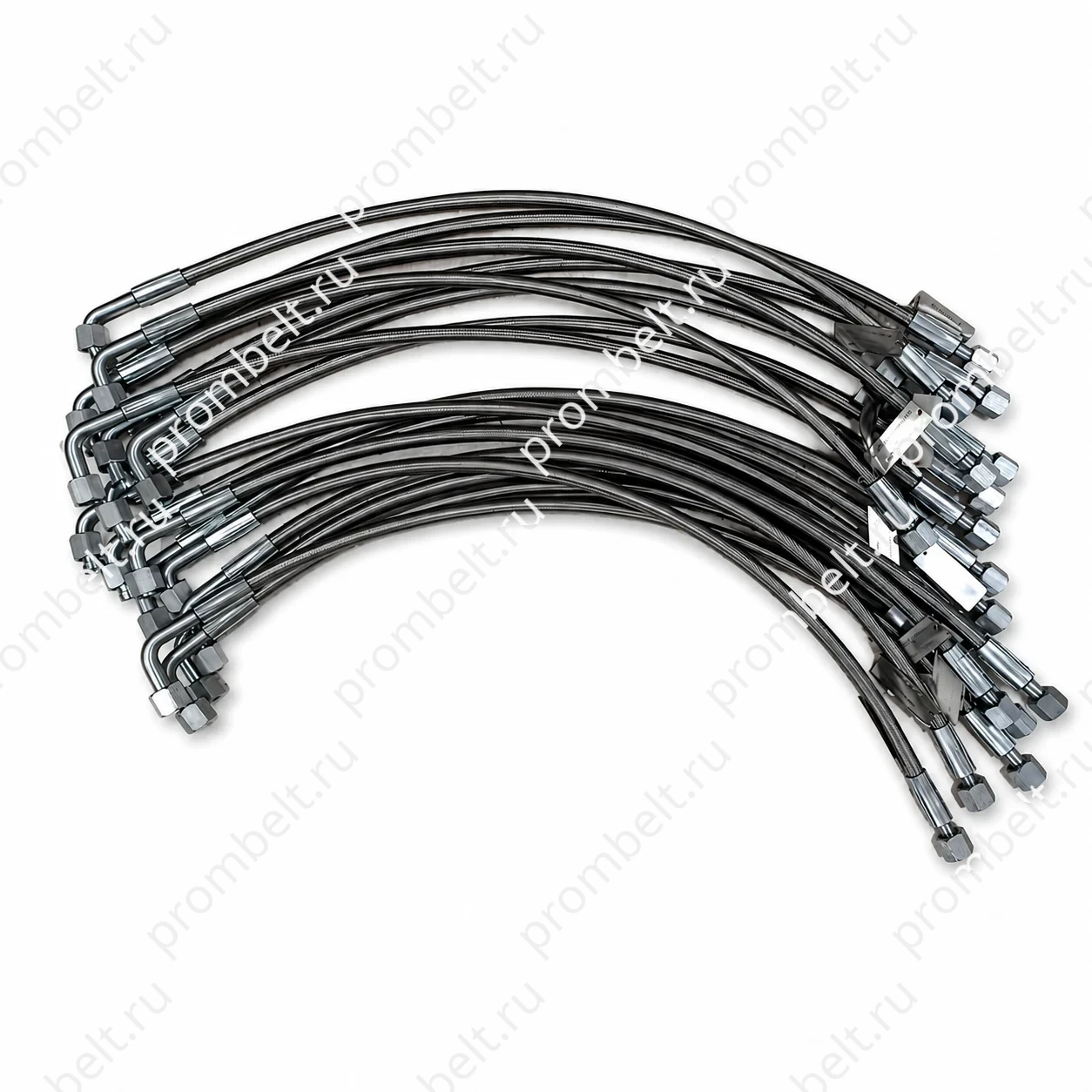

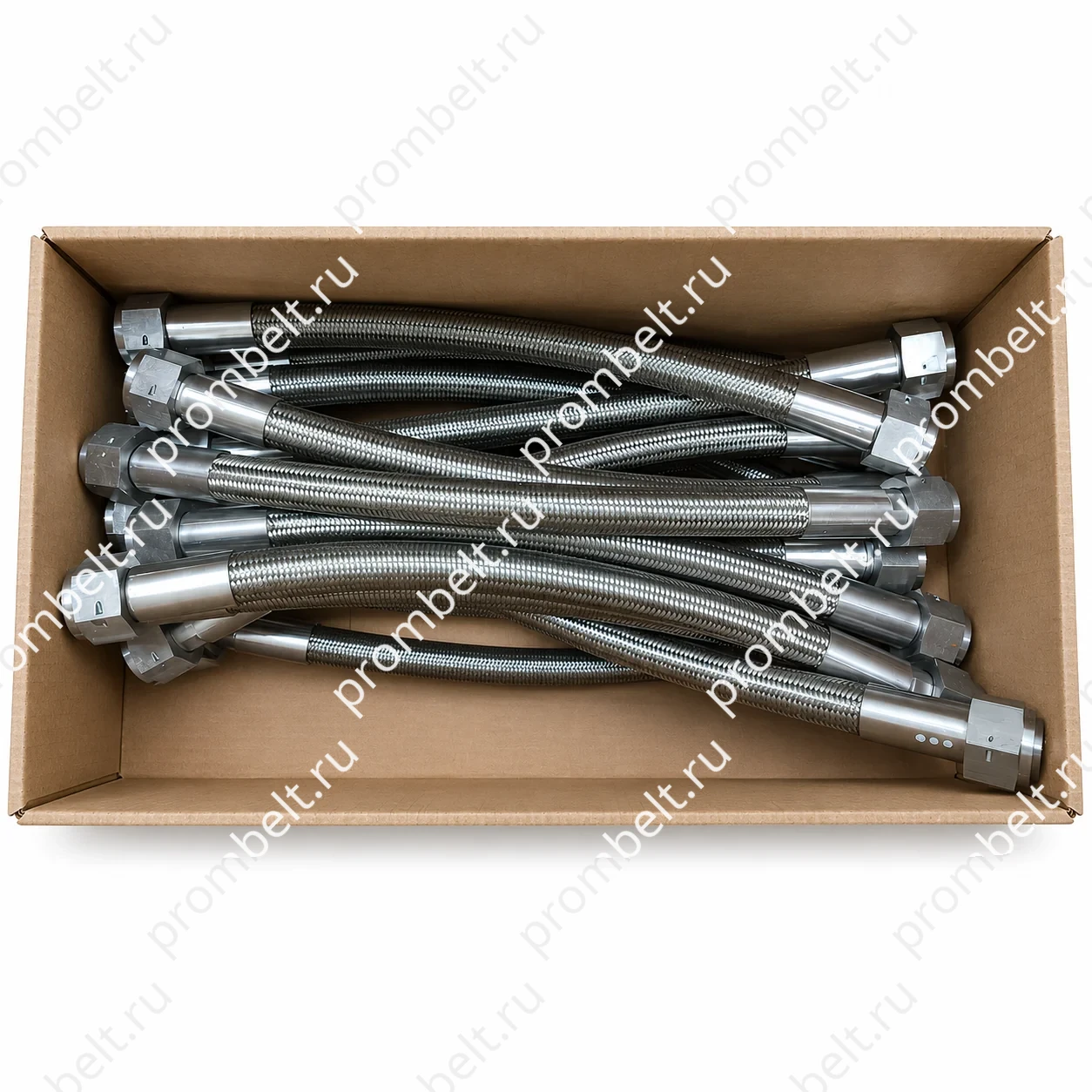

Изготавливаем рукава PTFE с фитингами BSP, DKI, JIC, DKOL/DKOS, ORFS, BSPT или NPT/NPTF. Прямые и угловые окончания; одинаковые или разные соединения на концах.
По обозначению, чертежу или спецификации рукава.
Транспортной компанией по вашему выбору. Доставку можно включить в стоимость изделий.

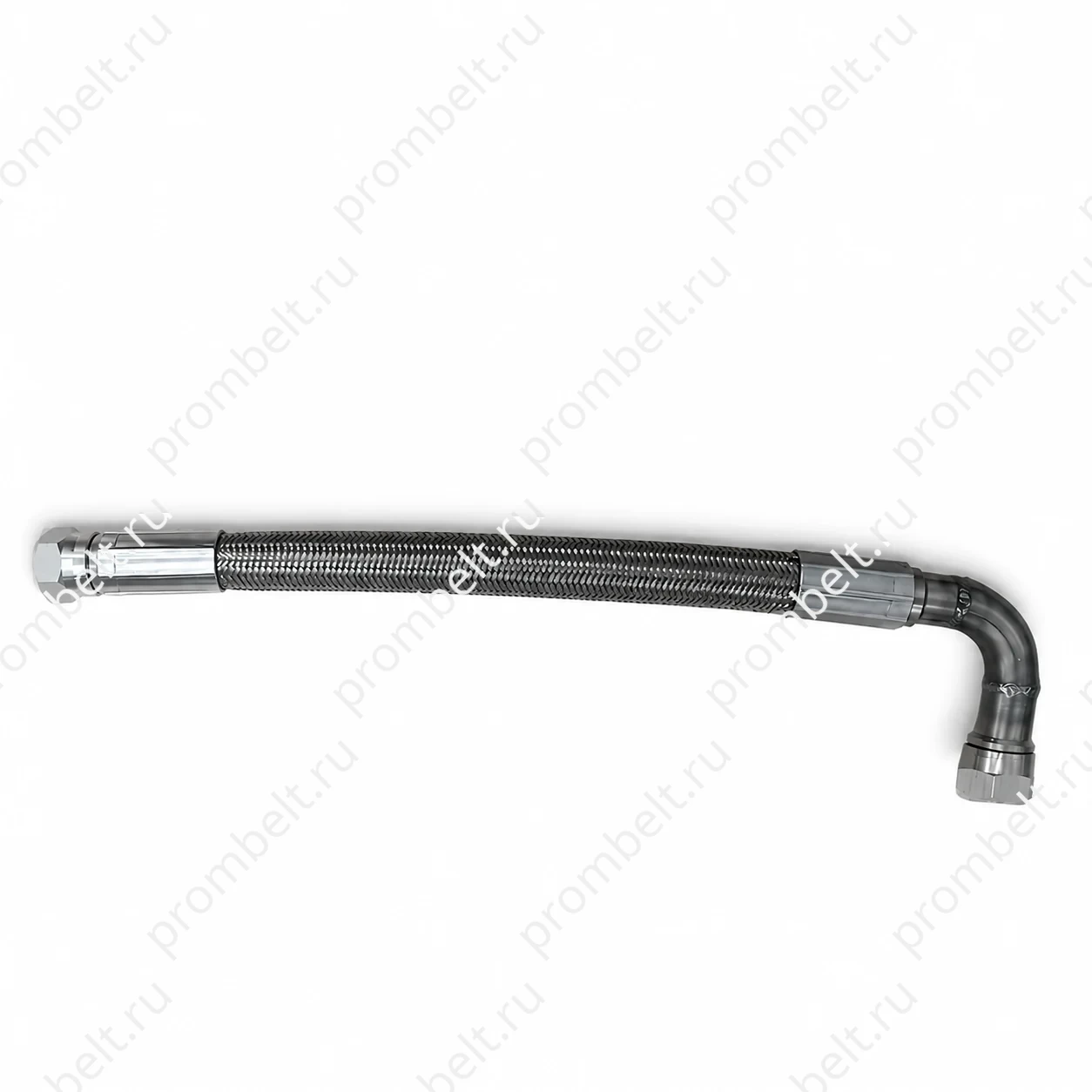

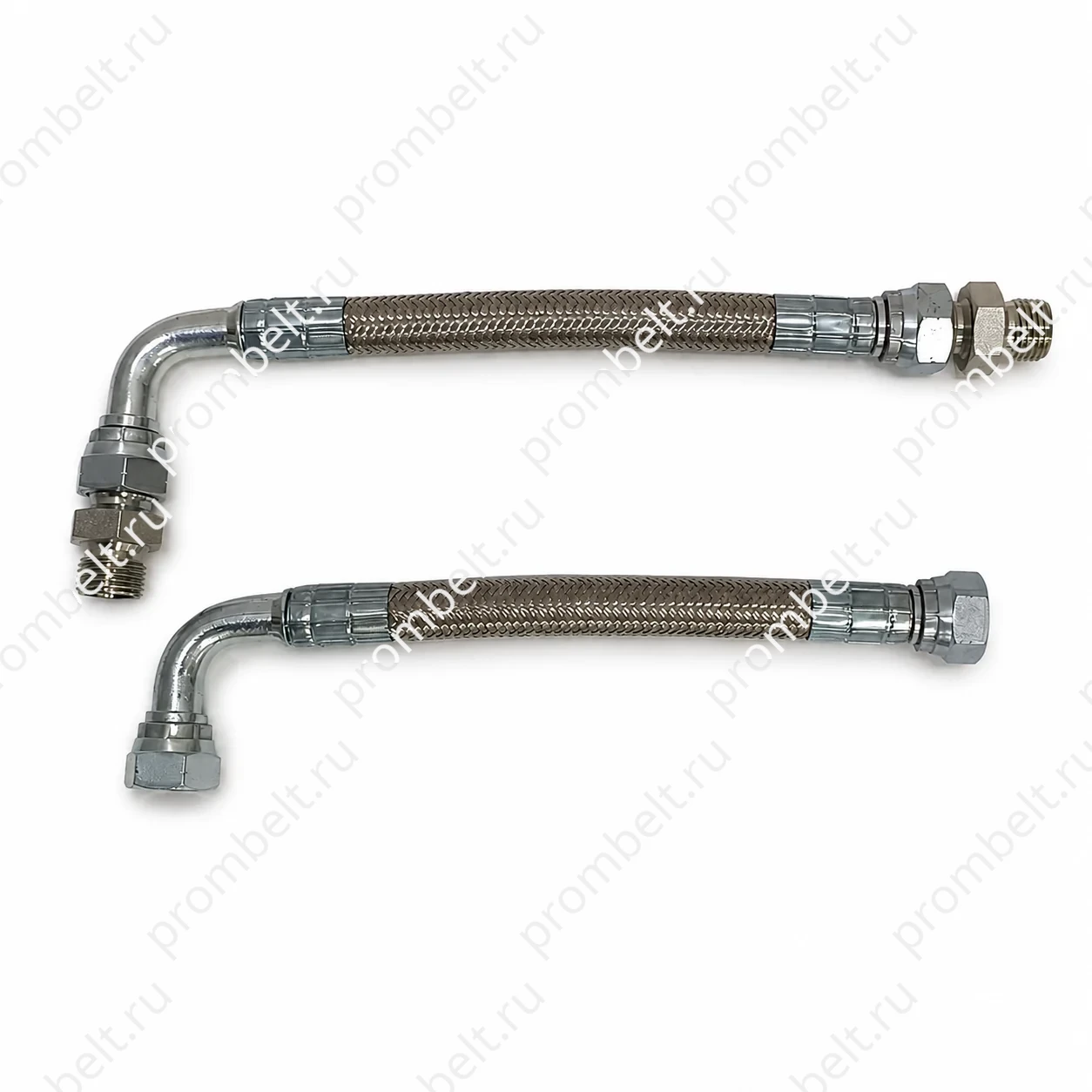

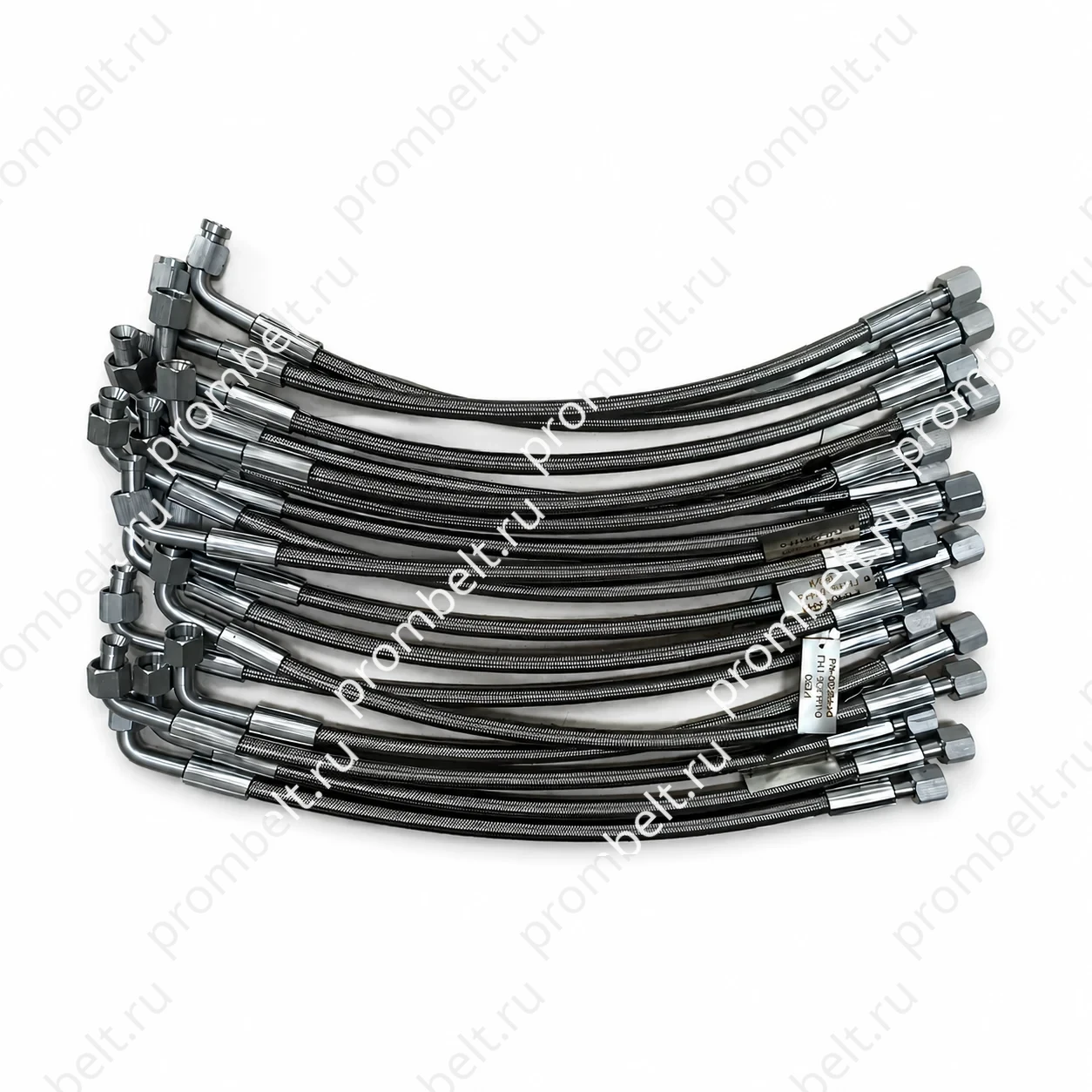

Накидная гайка или наружный штуцер, прямое окончание или отвод 45°/90°: каждый конец рукава изготавливаем по обозначению в заказе. Типы и размеры присоединений на двух концах могут различаться.

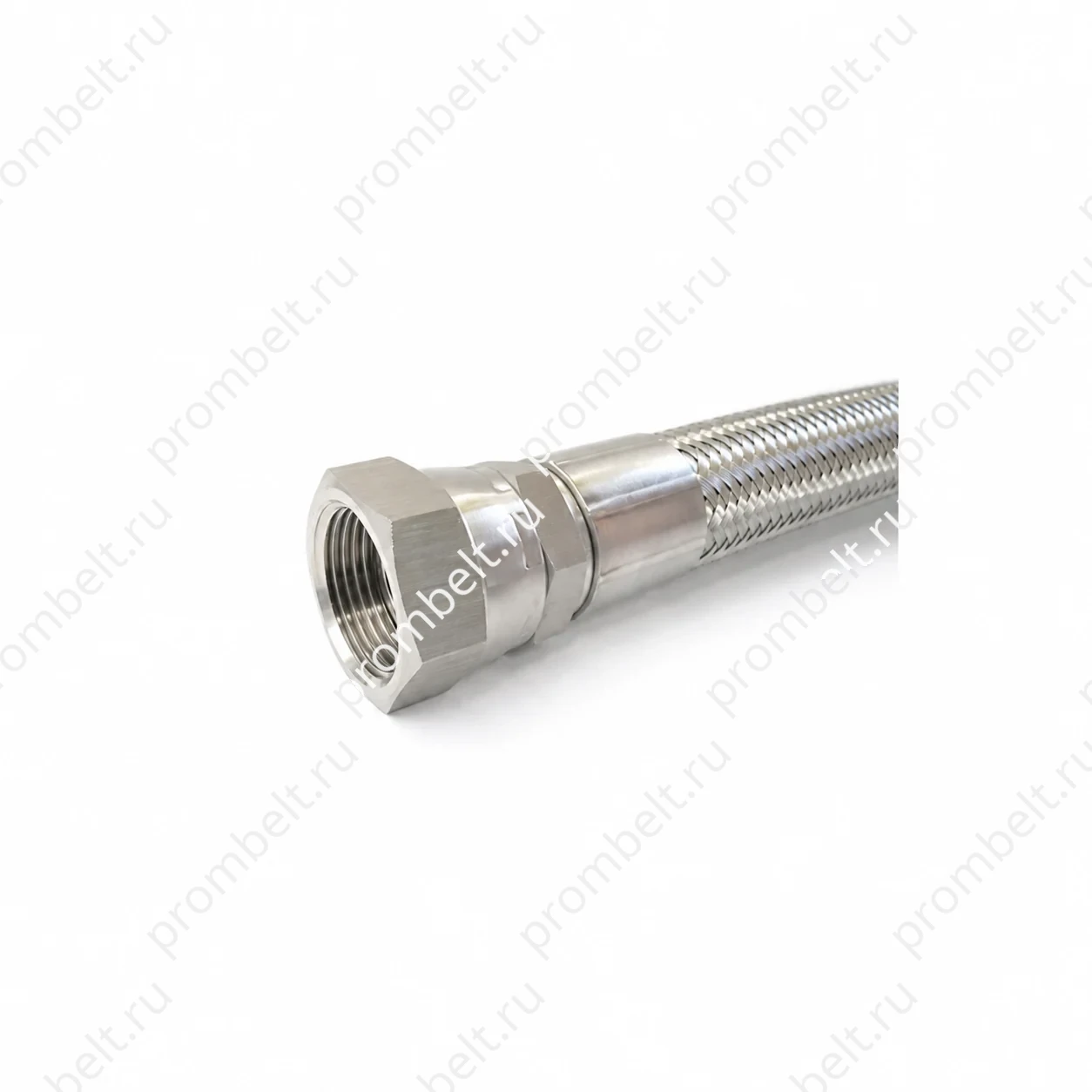

Резьба G · конус 60° или плоское уплотнение
Цилиндрическая трубная резьба. У исполнения с конусом 60° соединение уплотняется по конусу; у плоского исполнения нужна торцевая прокладка. Эти варианты нельзя смешивать.
Пример: BSP G1/2, накидная гайка, конус 60°.

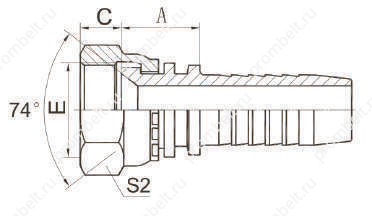

Метрическая резьба M · конус 74°
У штуцера наружный конус, у ответного ниппеля с накидной гайкой — внутренний. В обозначении важны диаметр и шаг метрической резьбы.
Пример: DKI M22×1,5, накидная гайка.

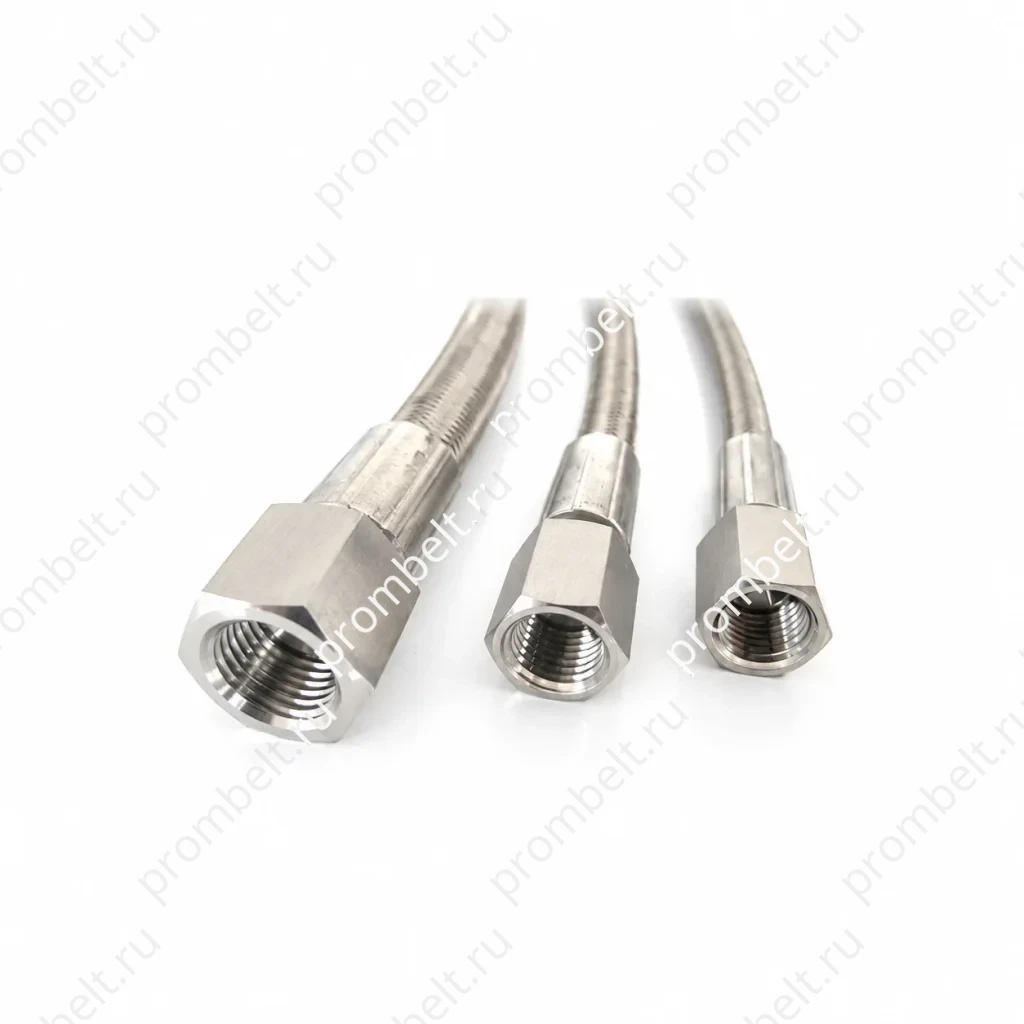

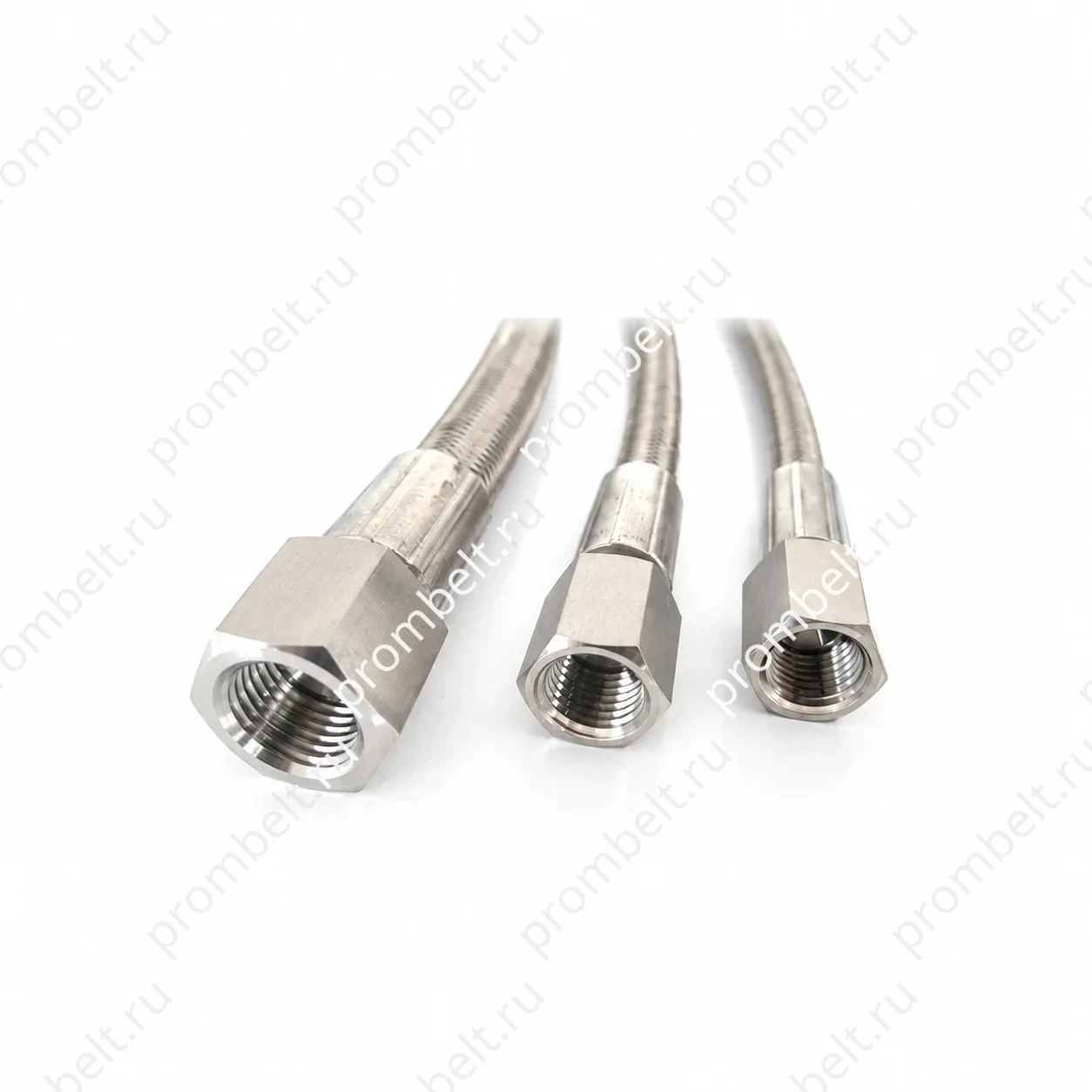

Резьба UN/UNF · конус 37° к оси
Дюймовое соединение с уплотнением по конусу. Присоединение — SAE J514 / ISO 8434-2; рукавные фитинги — ISO 12151-5.
Пример: JIC 3/4-16 UNF, накидная гайка.

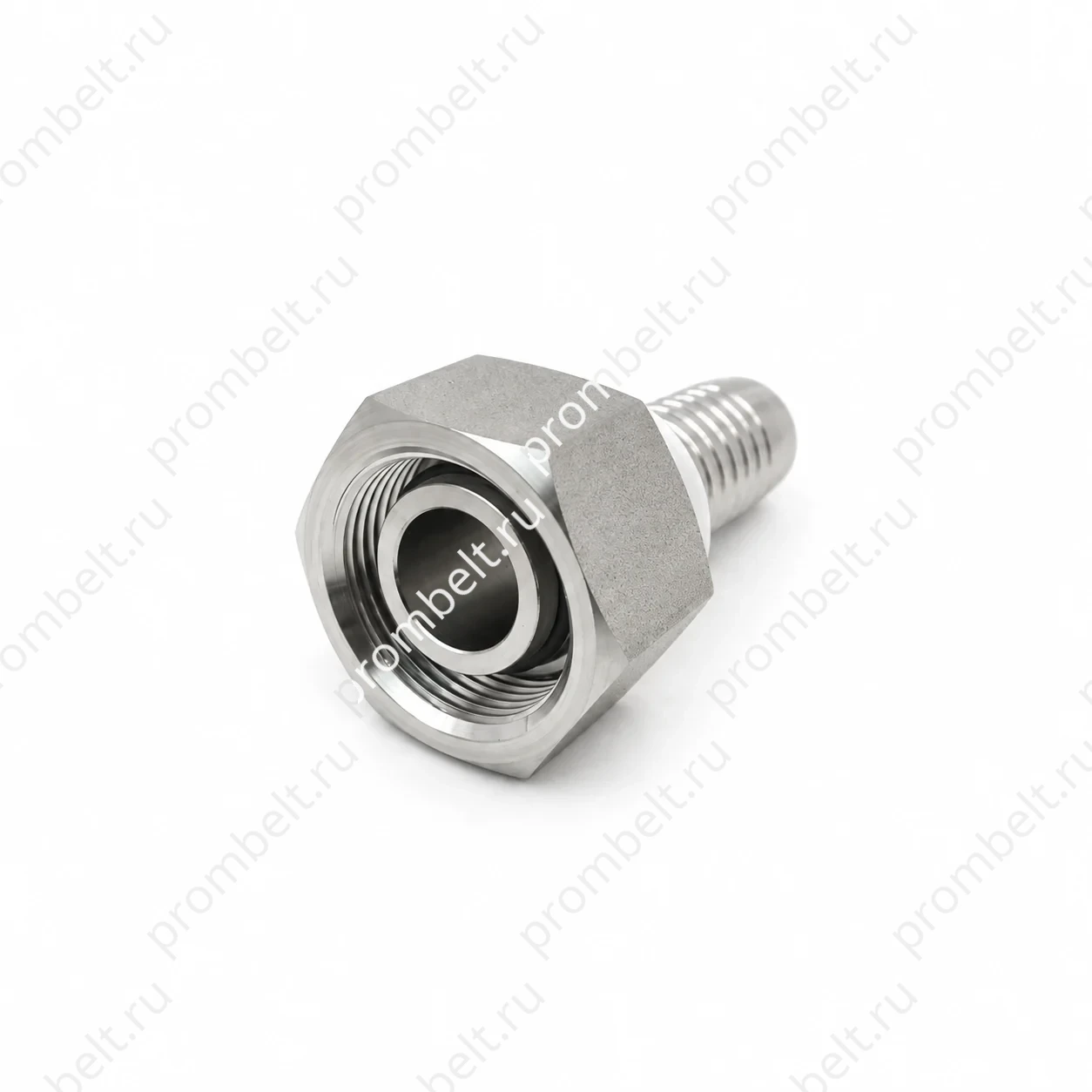

Резьба M · конус 24° с кольцом
DKOL — лёгкая серия L, DKOS — тяжёлая серия S. Серия, размер присоединения и материал кольца входят в данные заказа. ISO 12151-2 / ISO 8434-1.
Укажите DKOL или DKOS, резьбу и размер L/S.

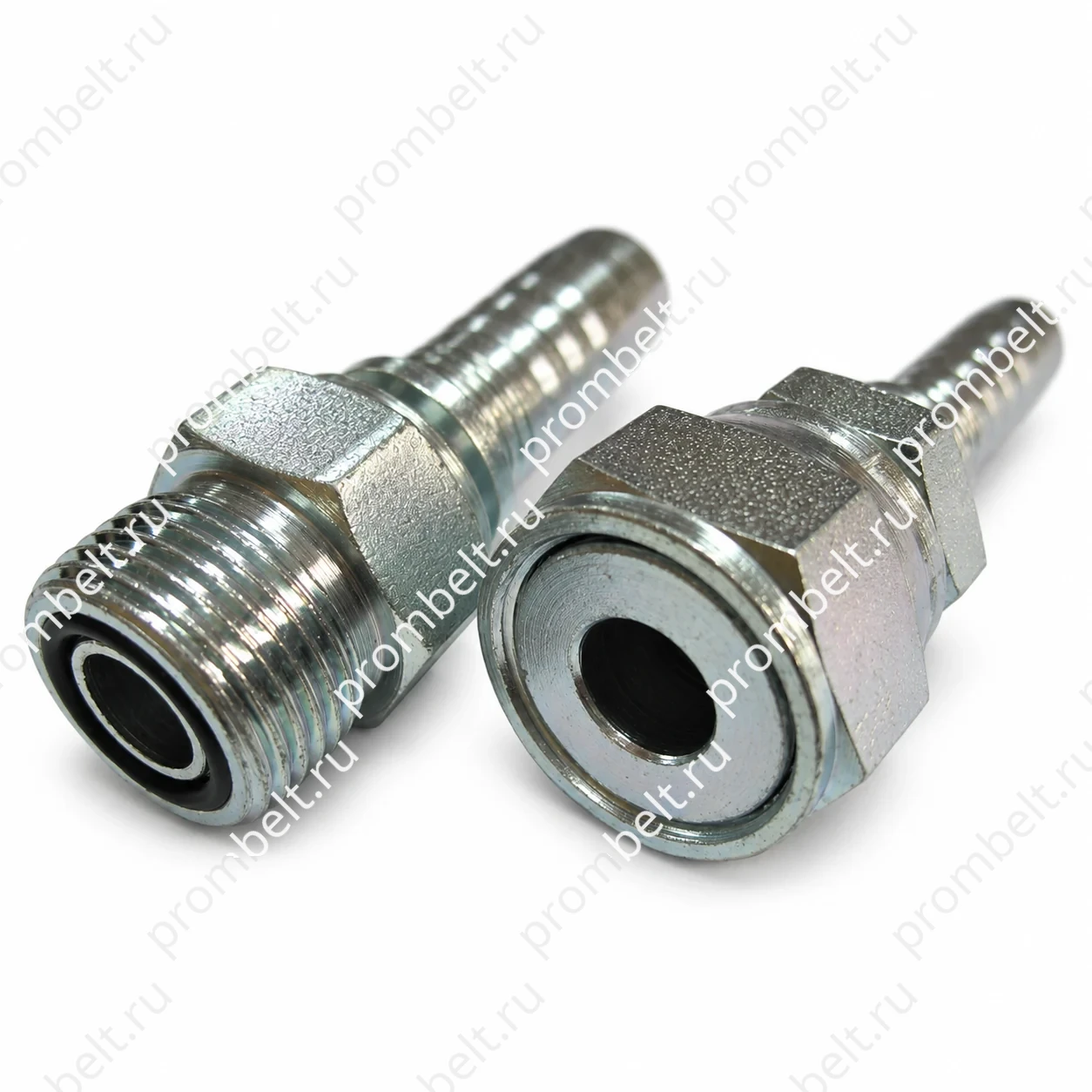

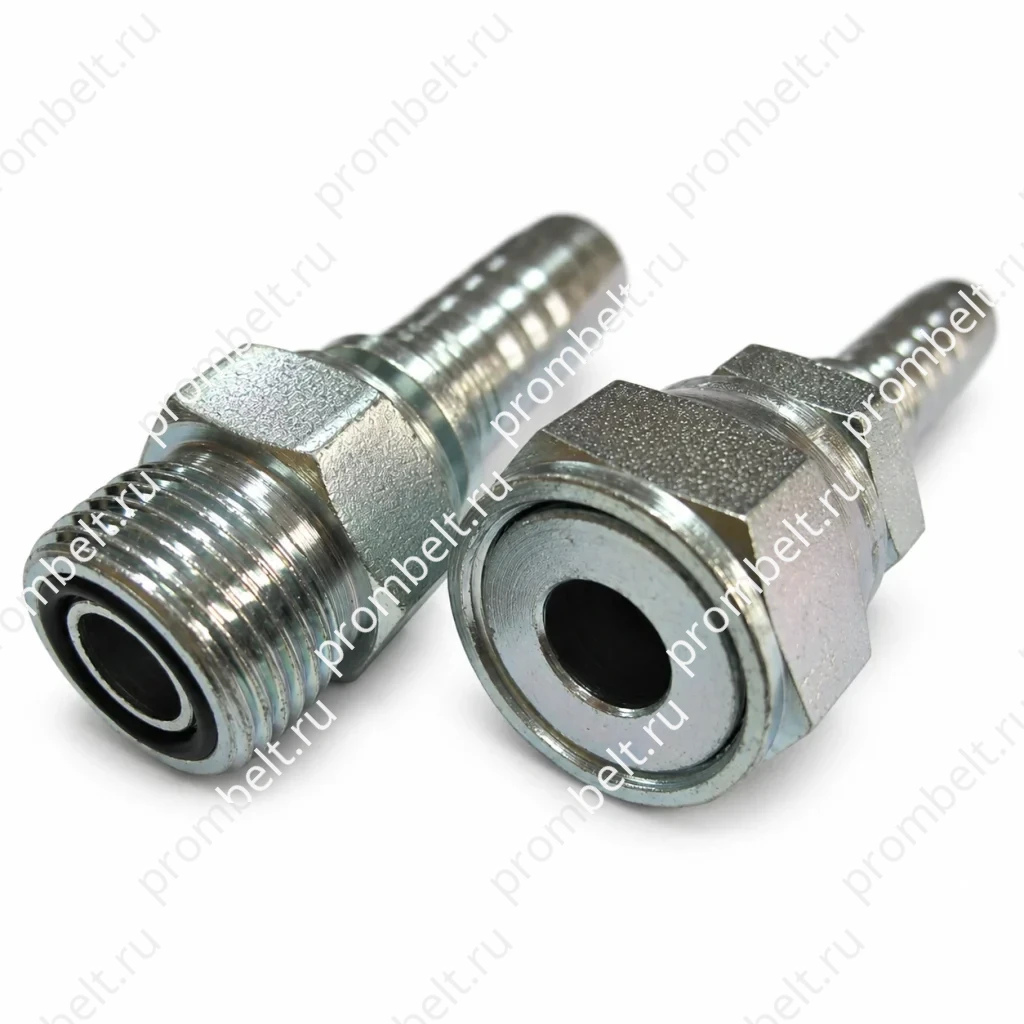

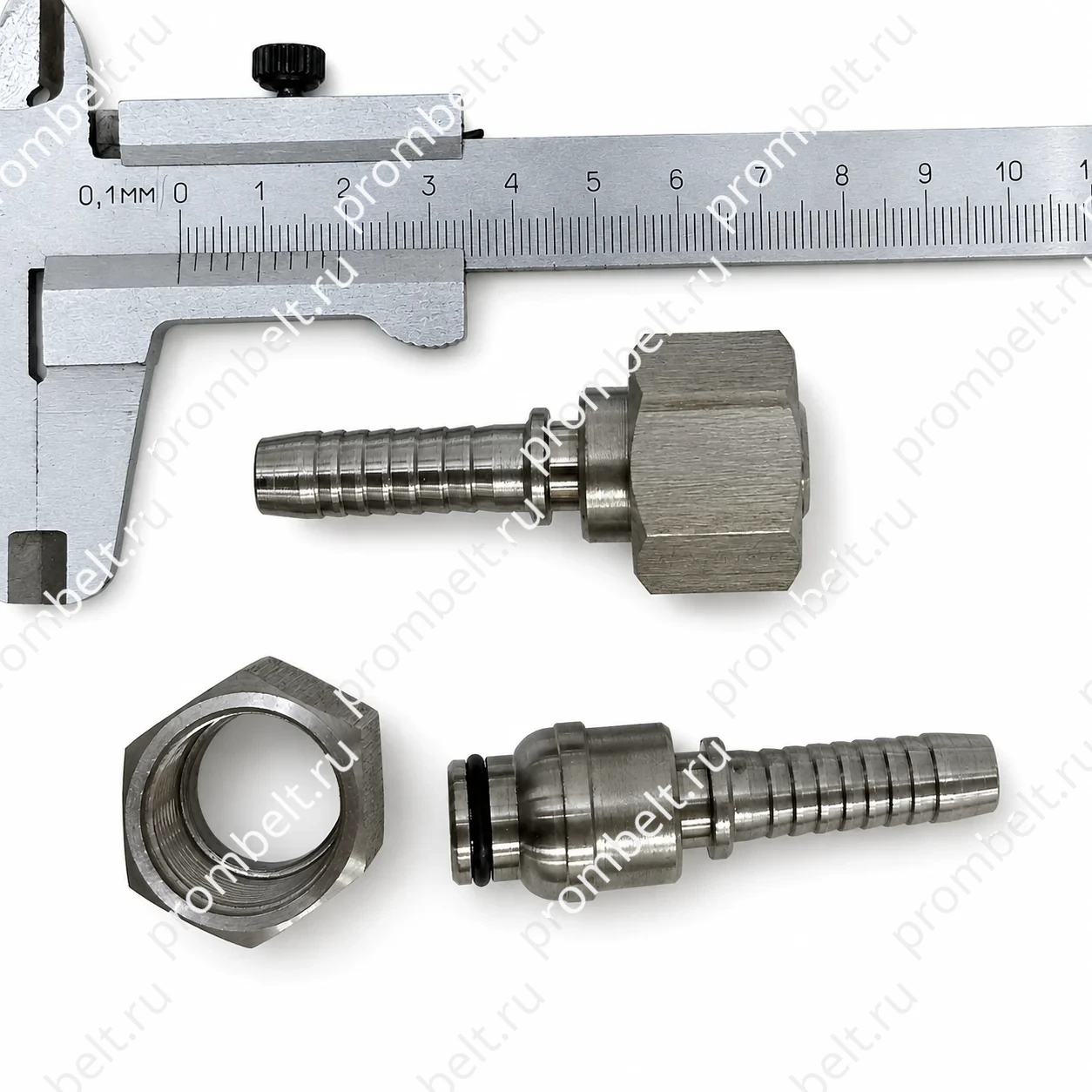

Резьба UN/UNF/UNS · плоский торец
Уплотнение кольцом O-ring на торце штуцера. Присоединение — ISO 8434-3 / SAE J1453; рукавные фитинги — ISO 12151-1.
Укажите резьбу, гайку или штуцер и материал кольца.

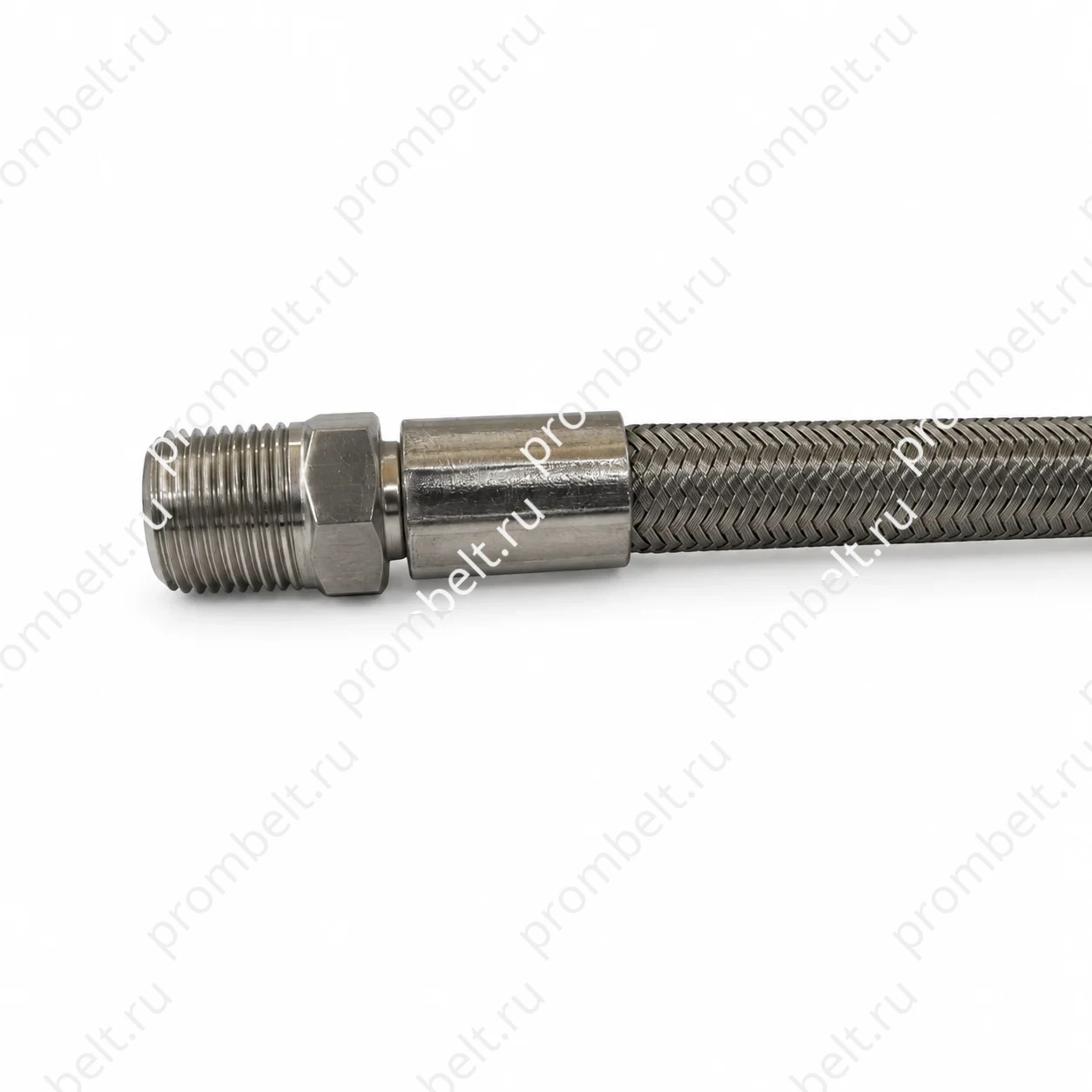

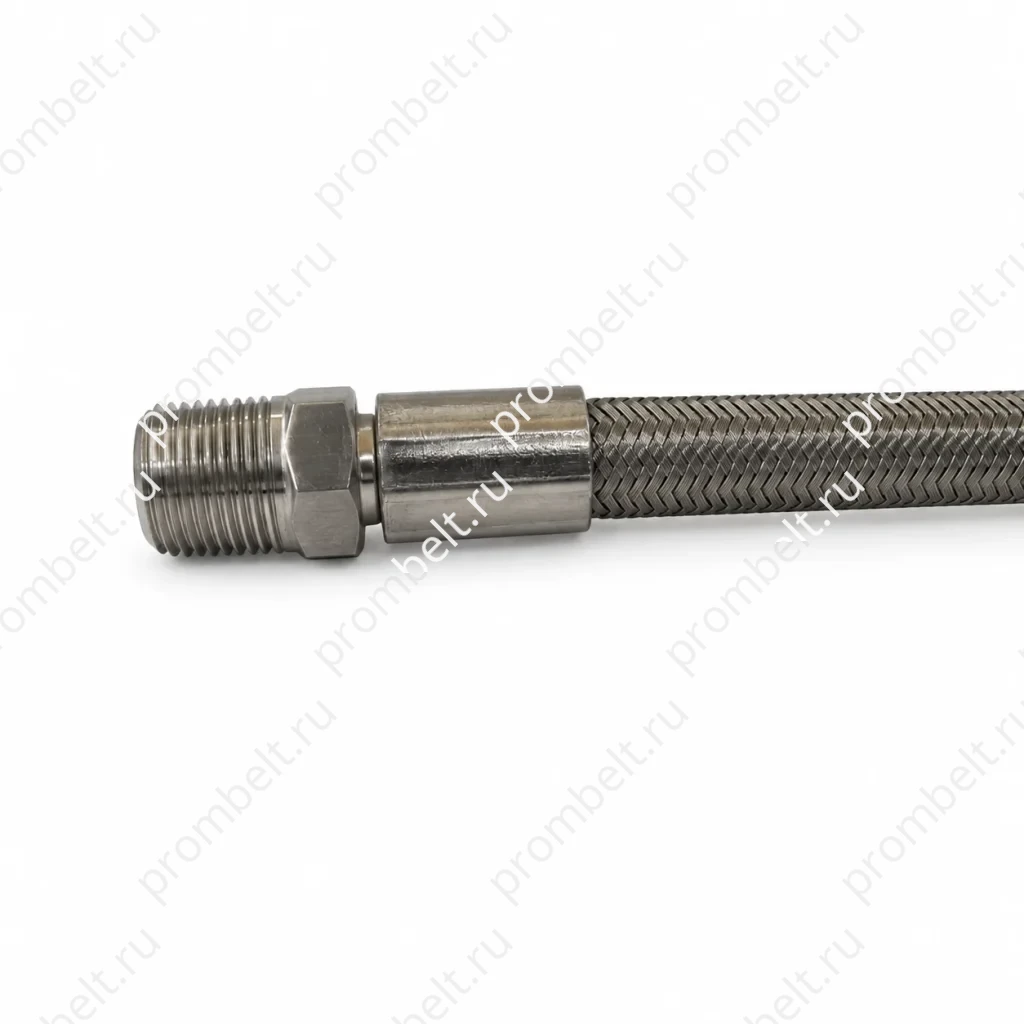

Коническая резьба R · ISO 7-1
Наружная резьба R соединяется с ответной Rc или Rp. Уплотнение — по резьбе; герметизирующий материал должен соответствовать условиям соединения.
Пример: BSPT R1/2, наружная резьба.

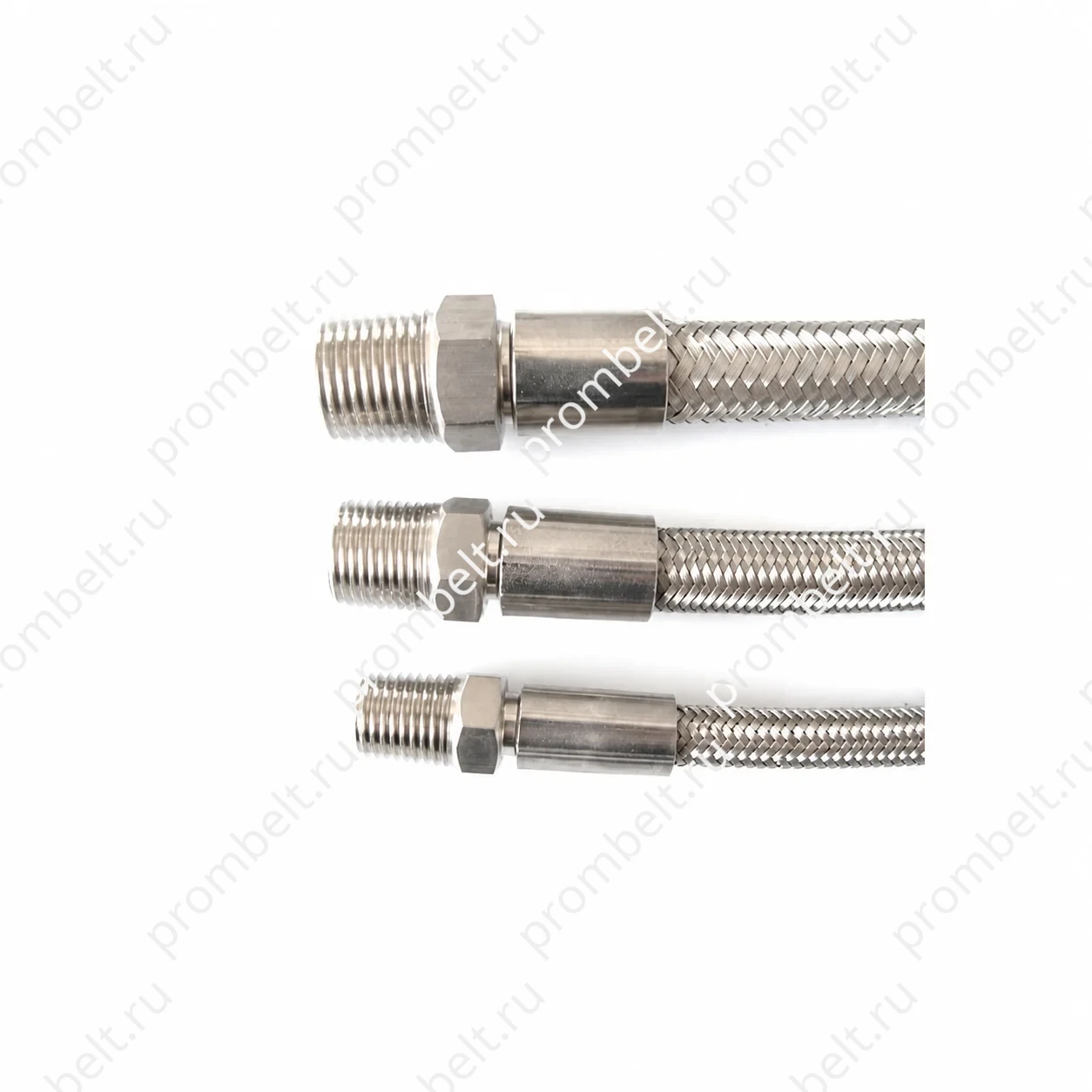

Американская коническая трубная резьба
NPT — ASME B1.20.1; NPTF Dryseal — ASME B1.20.3. Уплотнение по резьбе, но требования к её профилю различаются. Сохраните NPT или NPTF из спецификации.
Пример: 1/2-14 NPT или 1/2-14 NPTF.

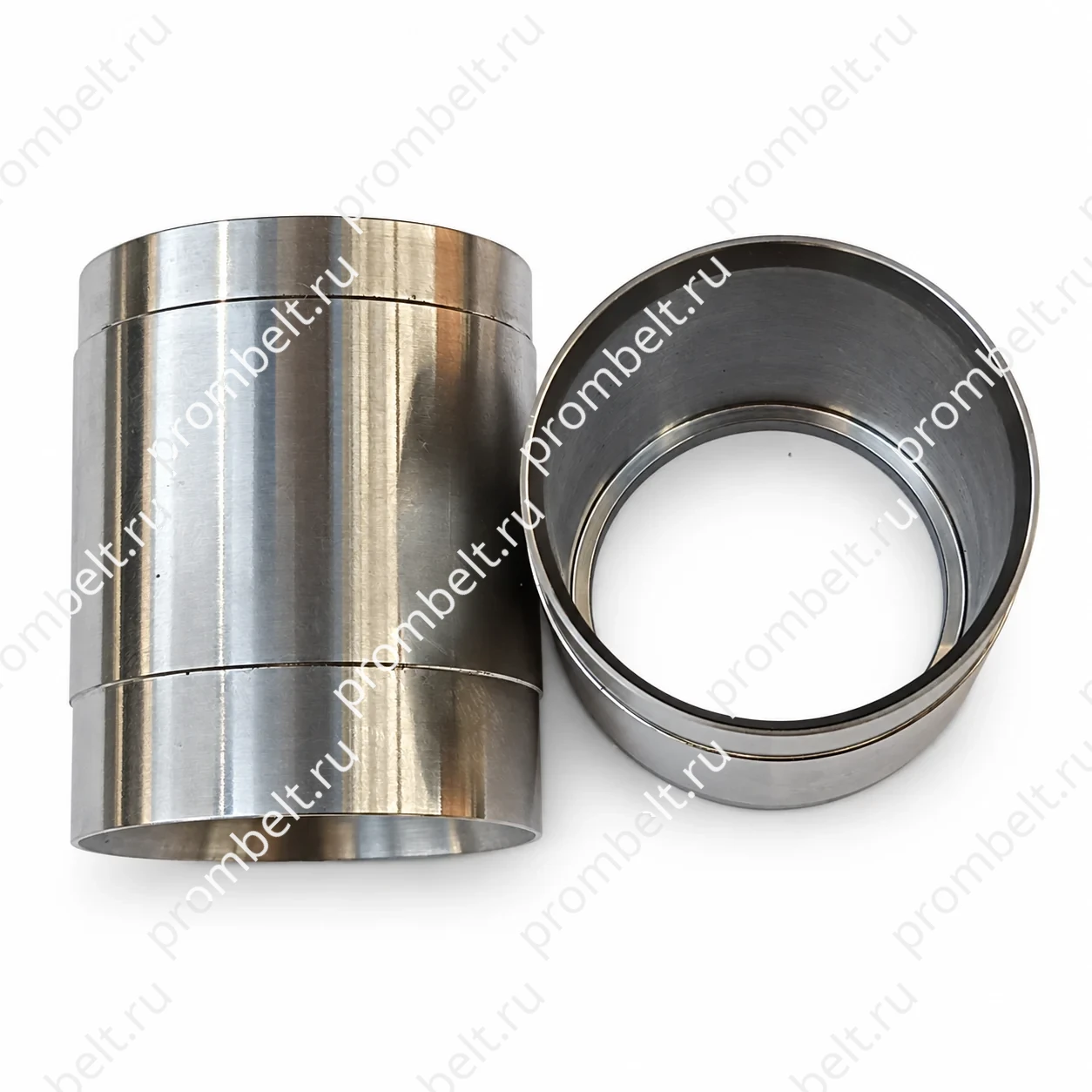

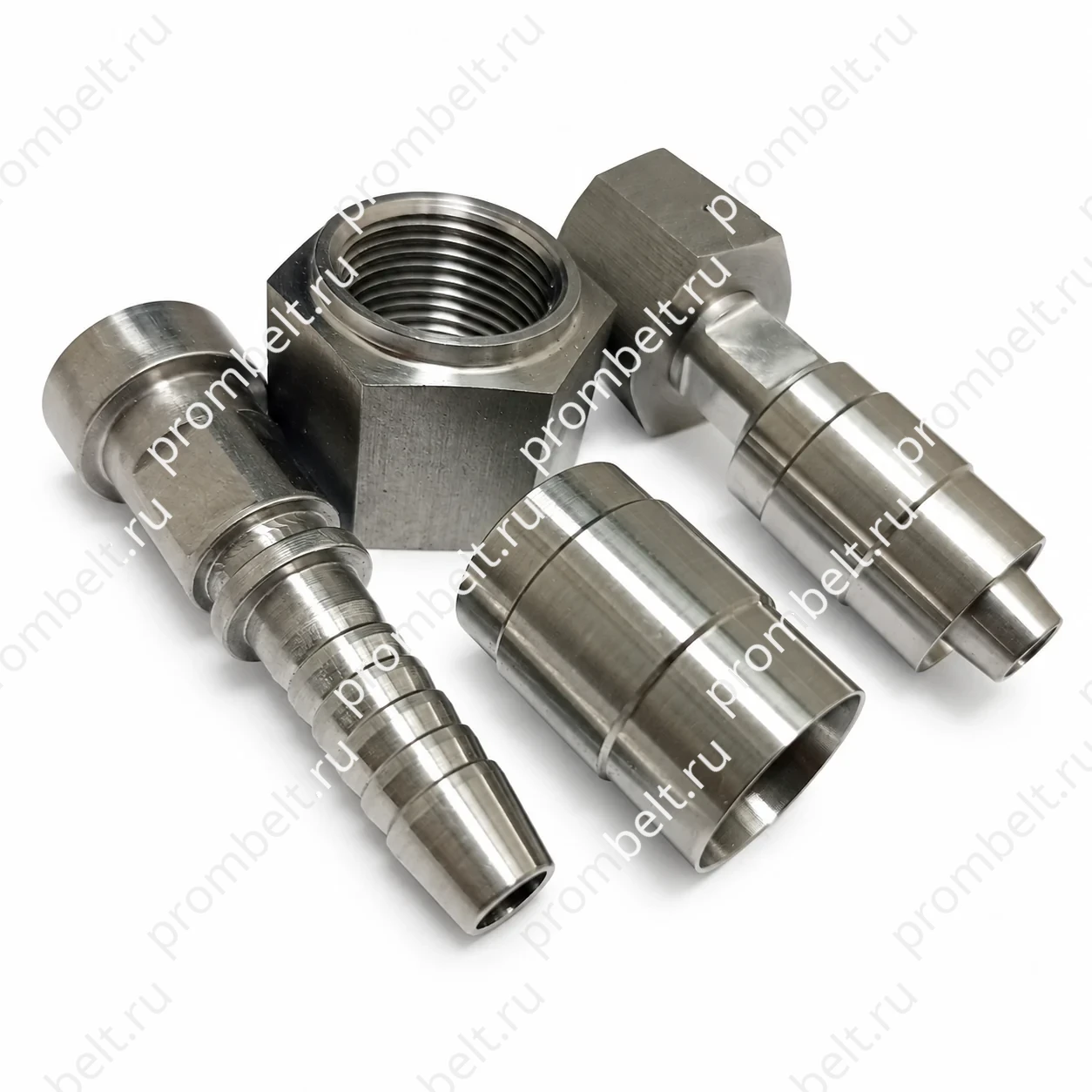

Иллюстрации показывают виды присоединений. Примеры резьб поясняют обозначения, а не размерный ряд готовых рукавов. Рукавный хвостовик и обжимную муфту выбираем под конкретную трубку PTFE.
1 / 27
У DKI полный угол конуса 74°, у JIC — 37° к оси, то есть те же 74° между сторонами. Но резьба DKI метрическая, а JIC дюймовая: одного совпадения угла недостаточно.
G — цилиндрическая резьба, R — коническая. У BSP угол профиля резьбы 55°, у NPT — 60°; размеры и шаги также различаются. Это углы резьбы, а не уплотнительного конуса.
| Исполнение | Что указывают в заказе |
|---|---|

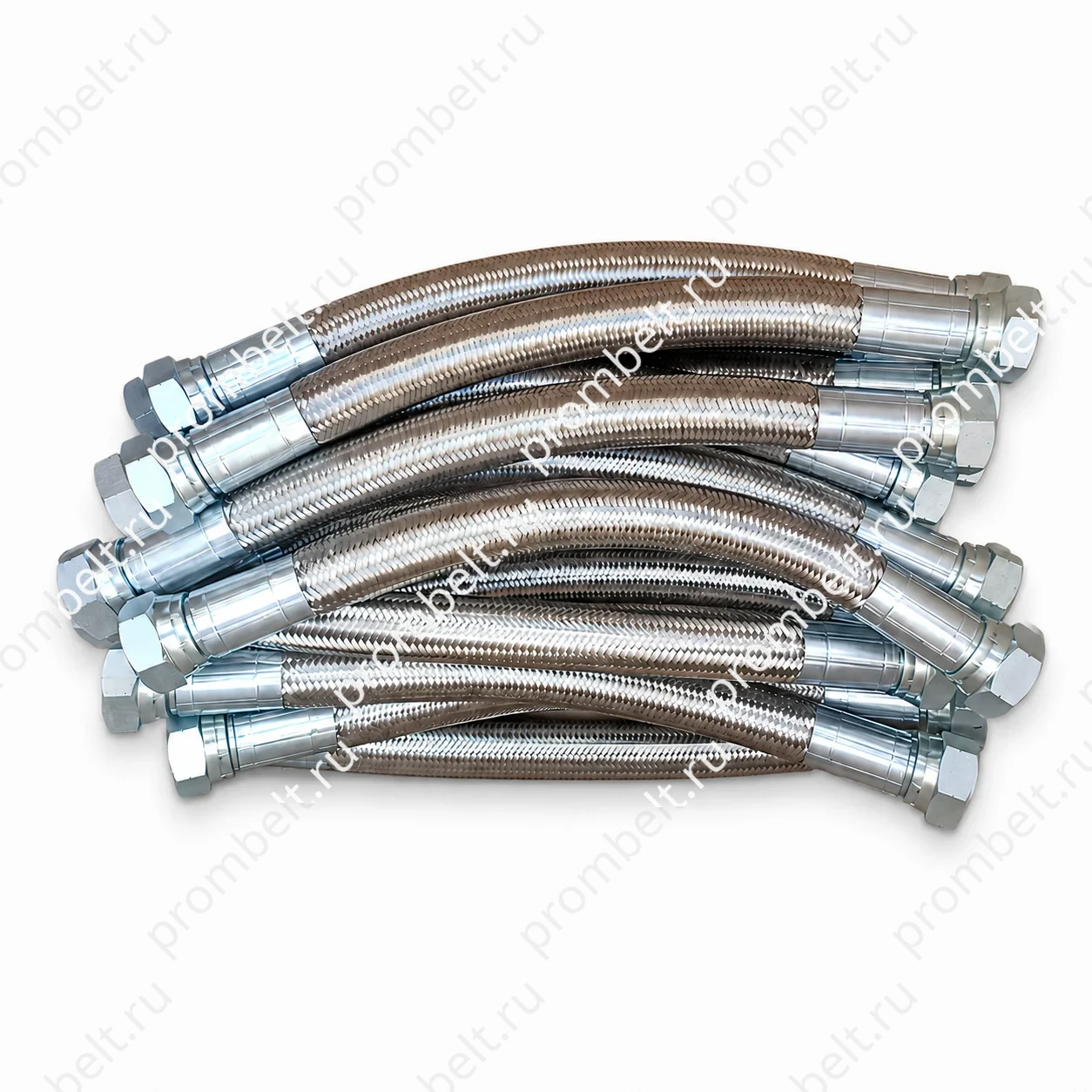

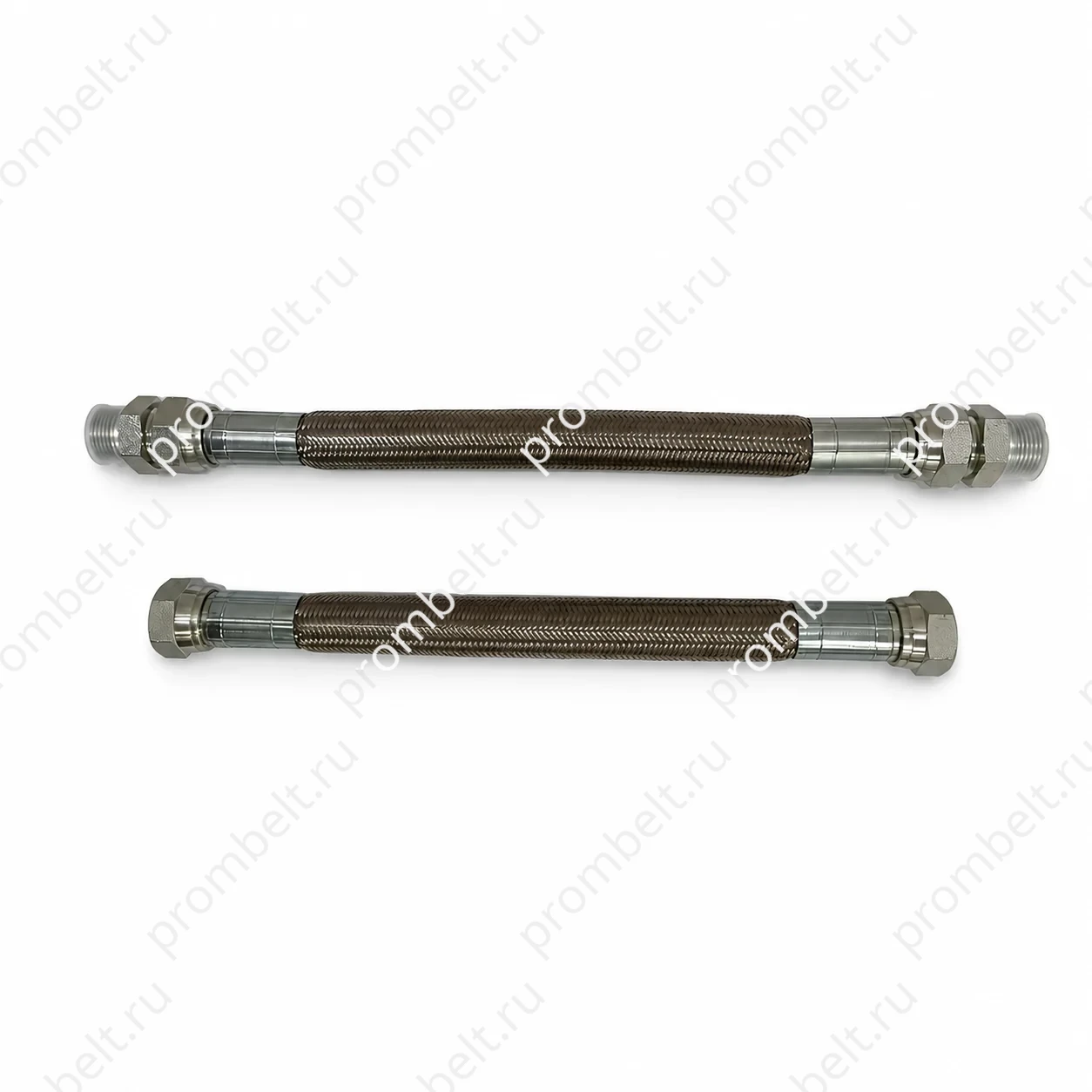

| Прямое | Тип соединения и размер каждого конца; гайка или наружный штуцер. |

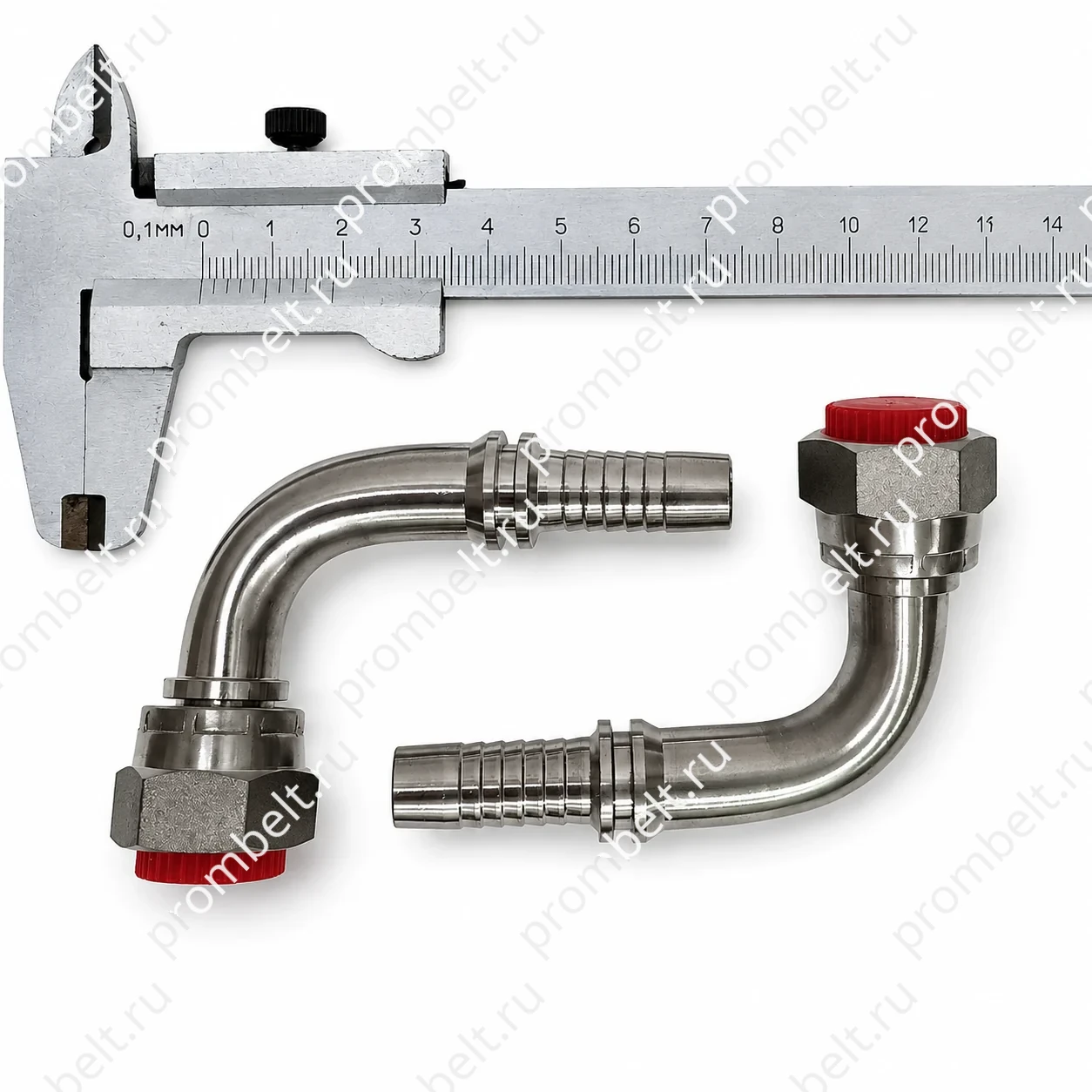

| Отвод 45° или 90° | Угол, длина и высота отвода, если они заданы документацией. Короткий и удлинённый фитинги могут иметь одно присоединение, но разные габариты. |

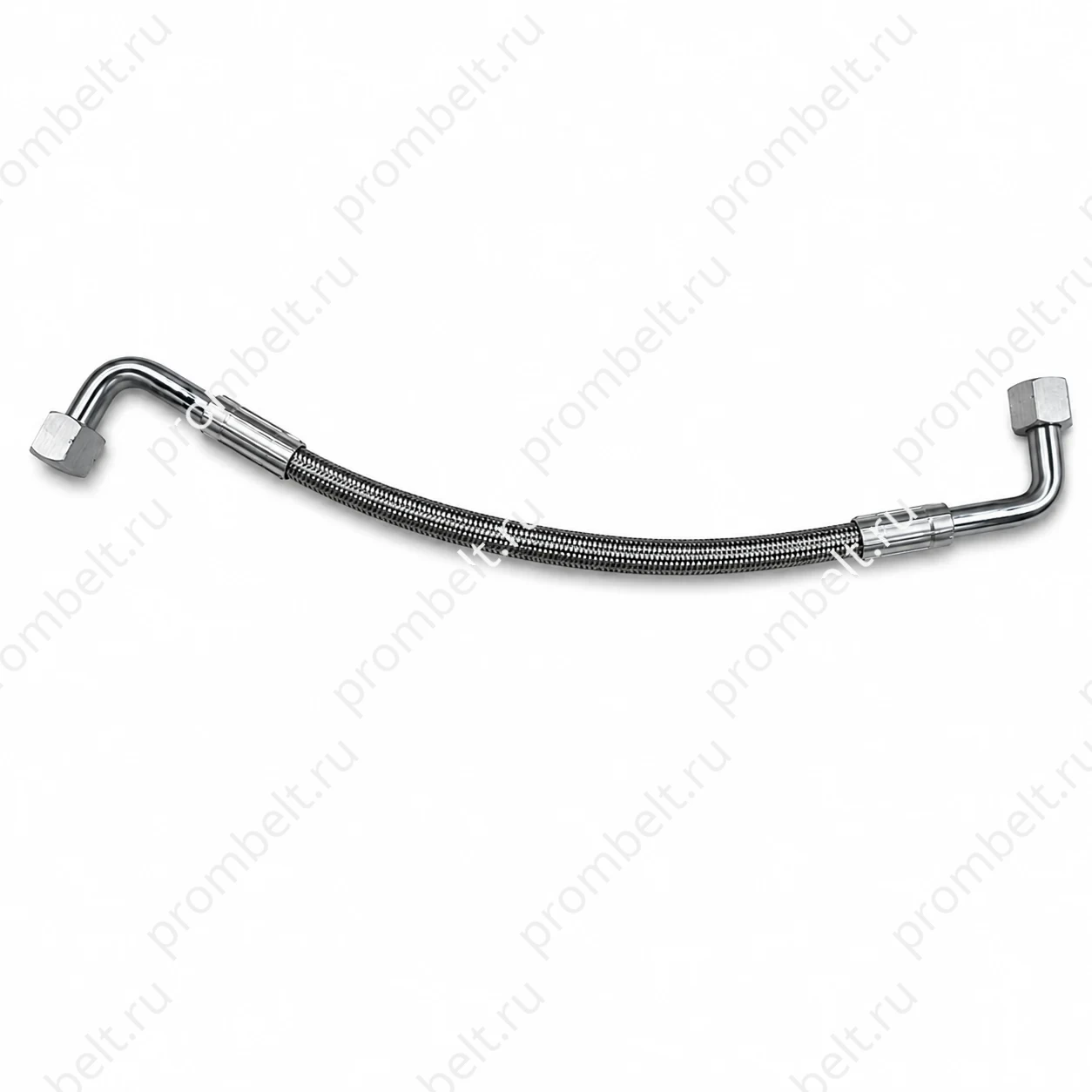

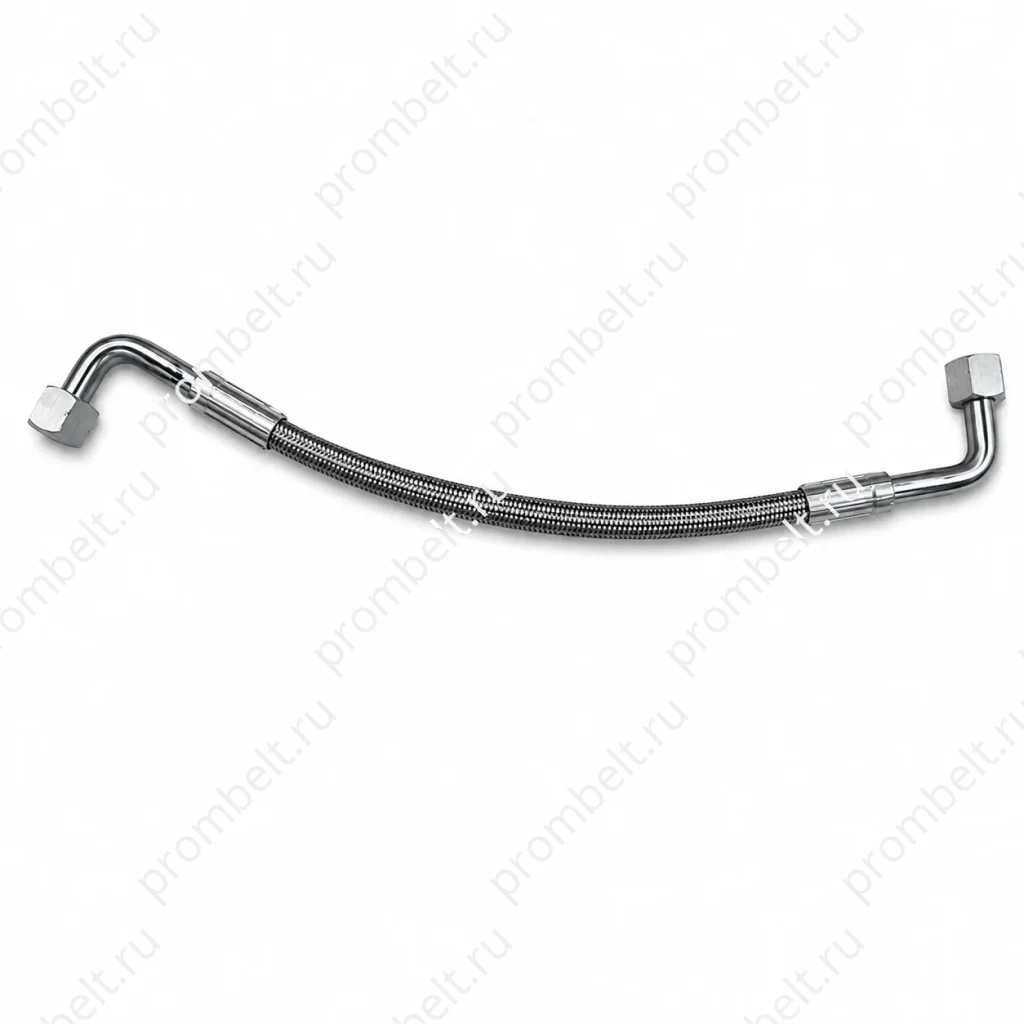

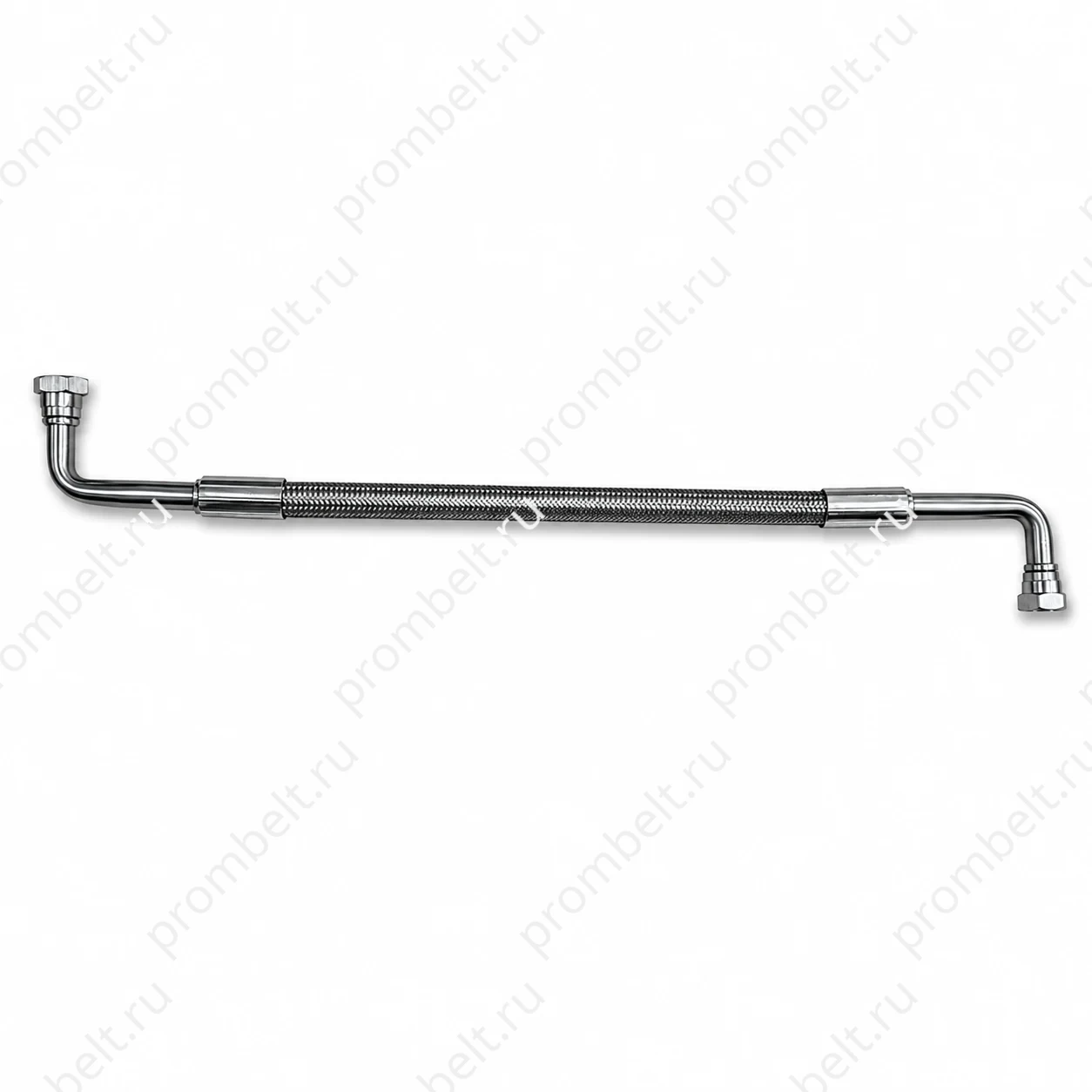

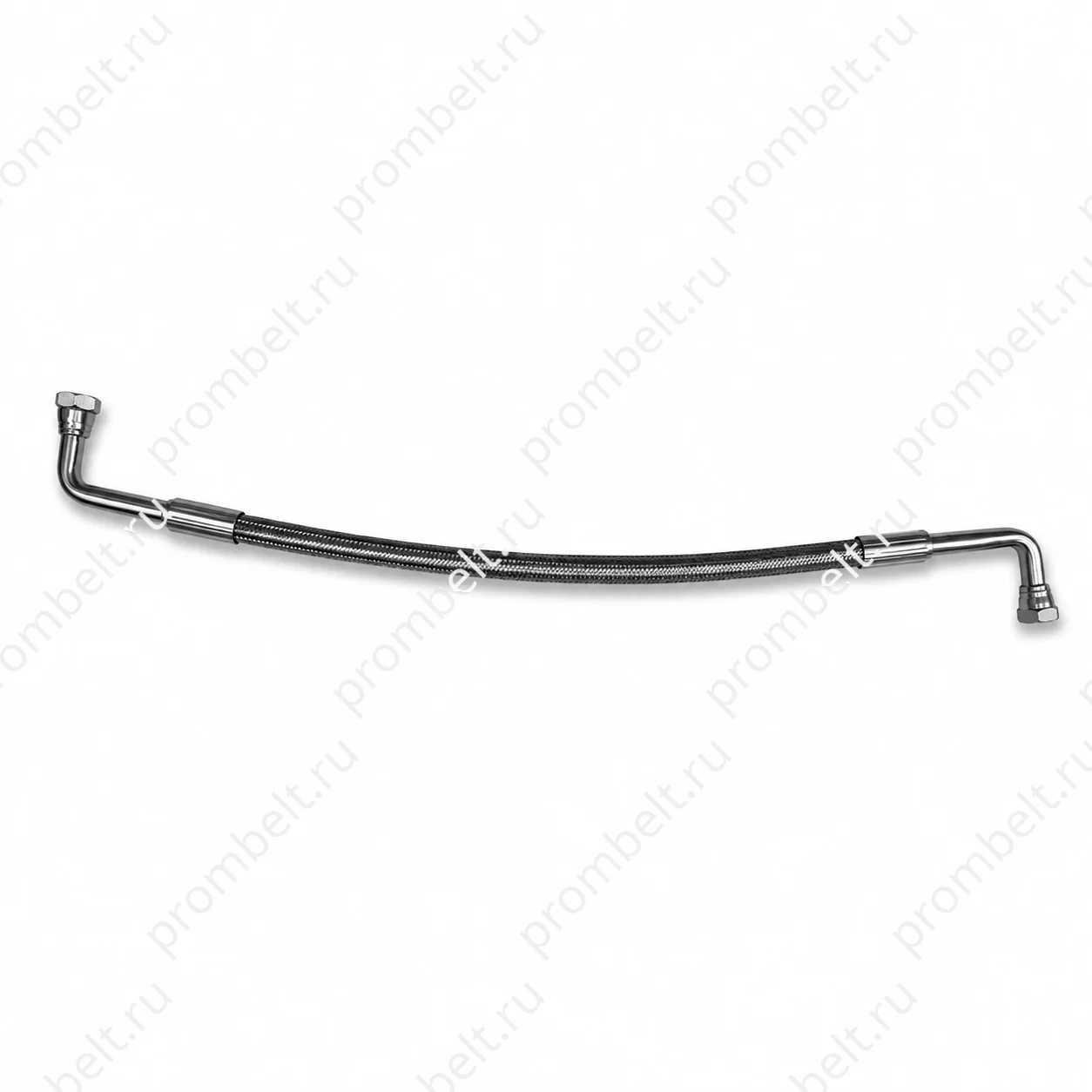

| Два угловых окончания | Дополнительно — взаимный разворот концов и направление отсчёта на эскизе. |

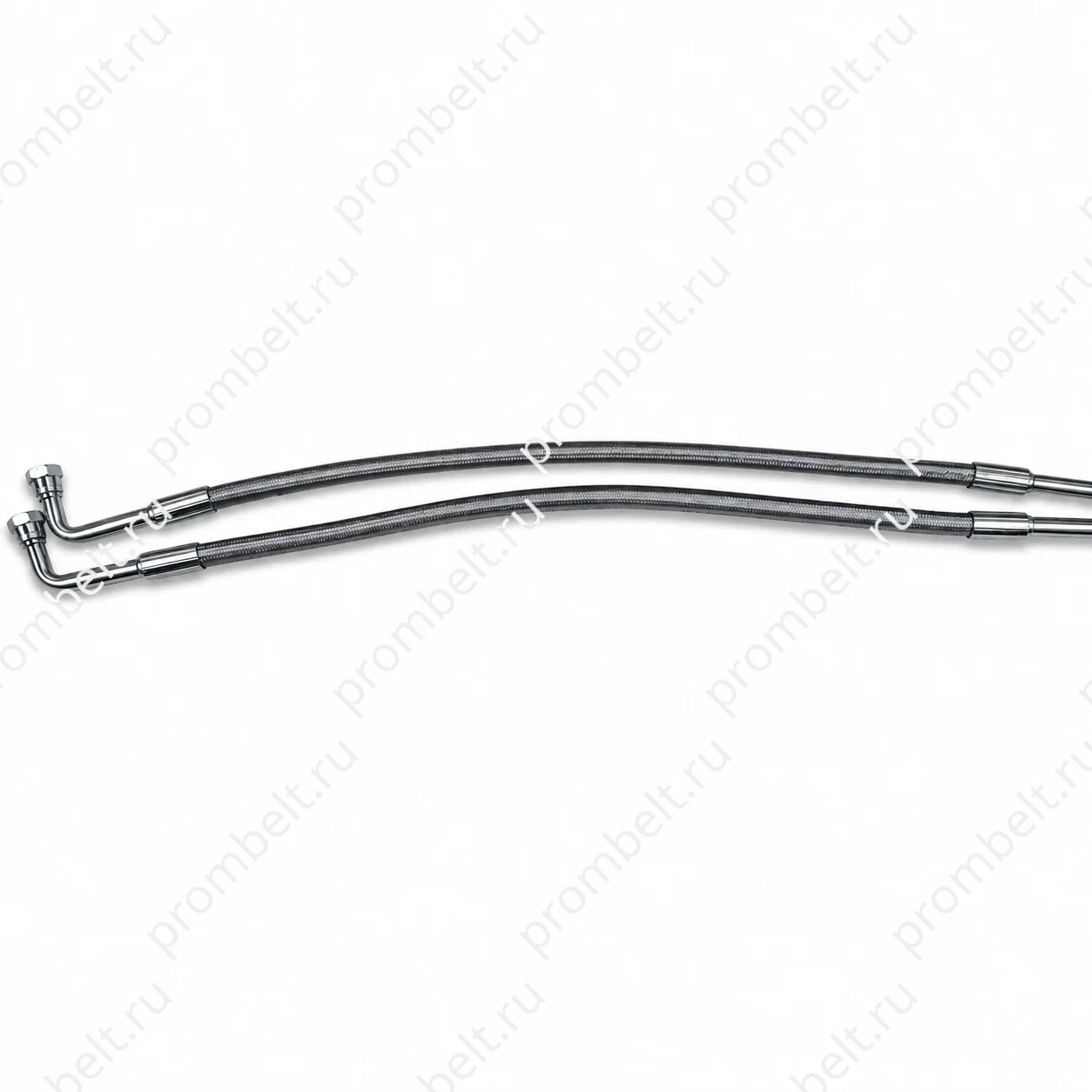

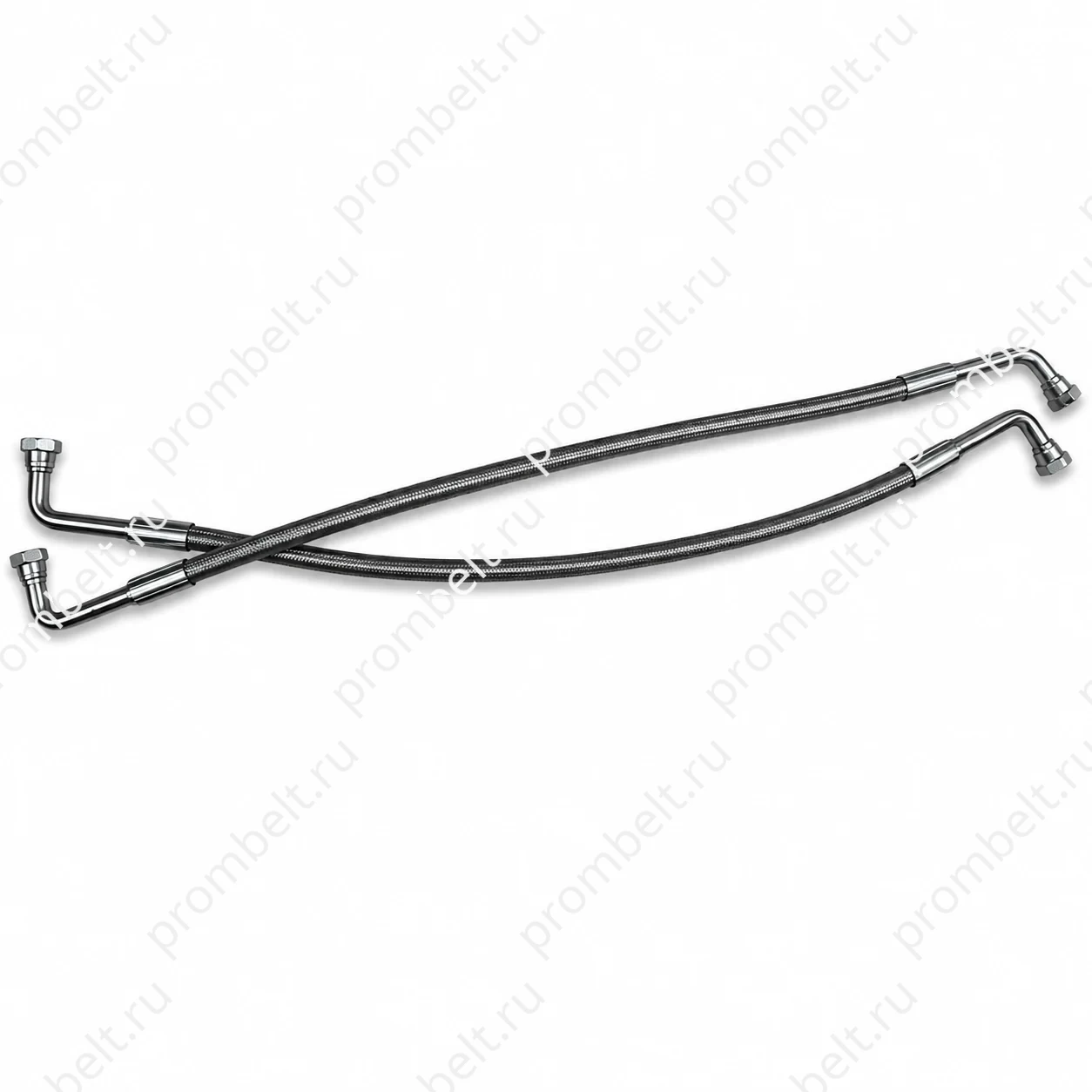

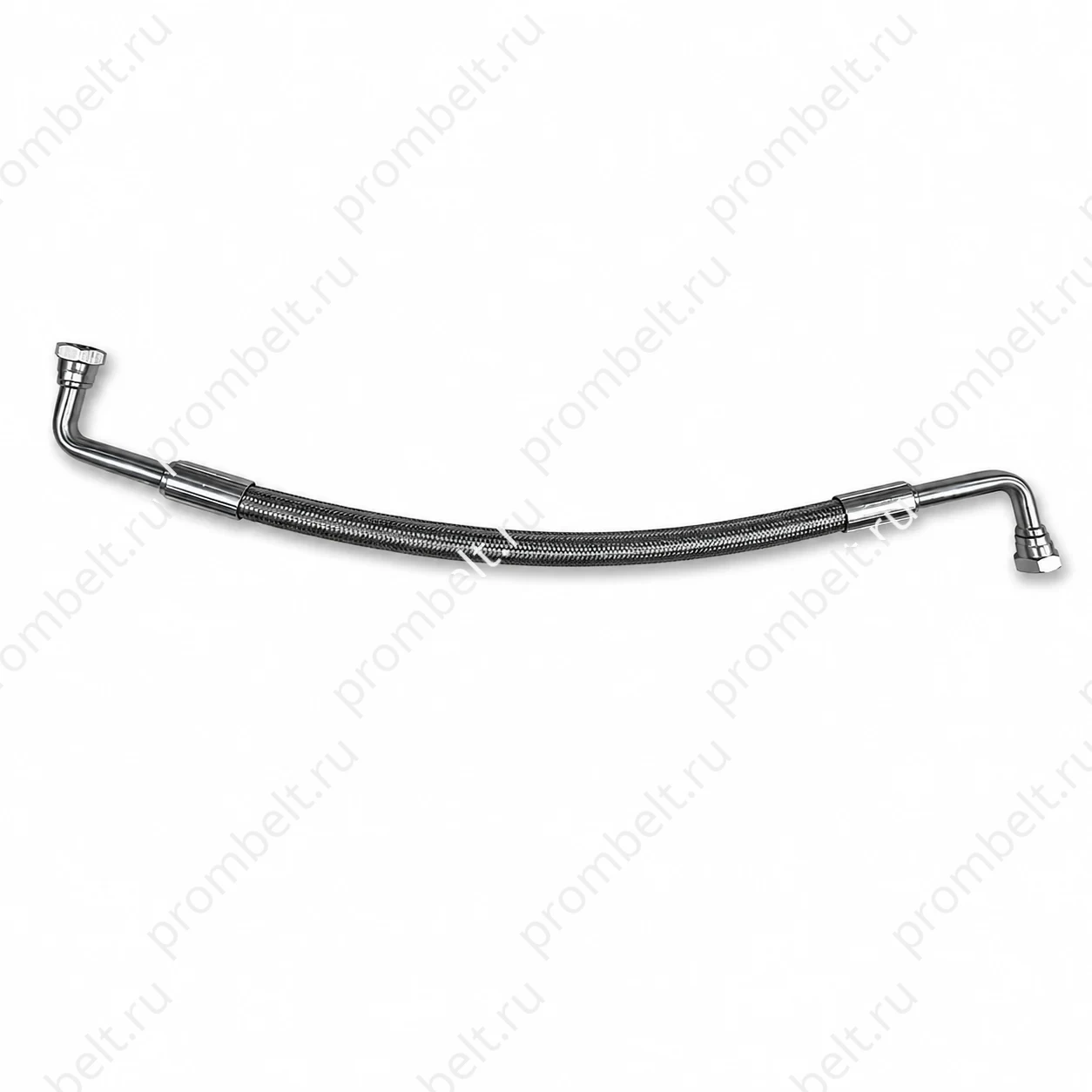

| Удлинённый трубный участок | Размеры и изгибы участка по чертежу; стандарт его присоединения указывается отдельно. |
JIS, Banjo и другие серии изготавливаем по полному обозначению или чертежу. Для JIS нужно уточнить серию: встречаются метрические и дюймовые варианты, в том числе BSP с конусом 60°. Для Banjo важны резьба и размер полого болта, размеры кольцевой головки и уплотнения.

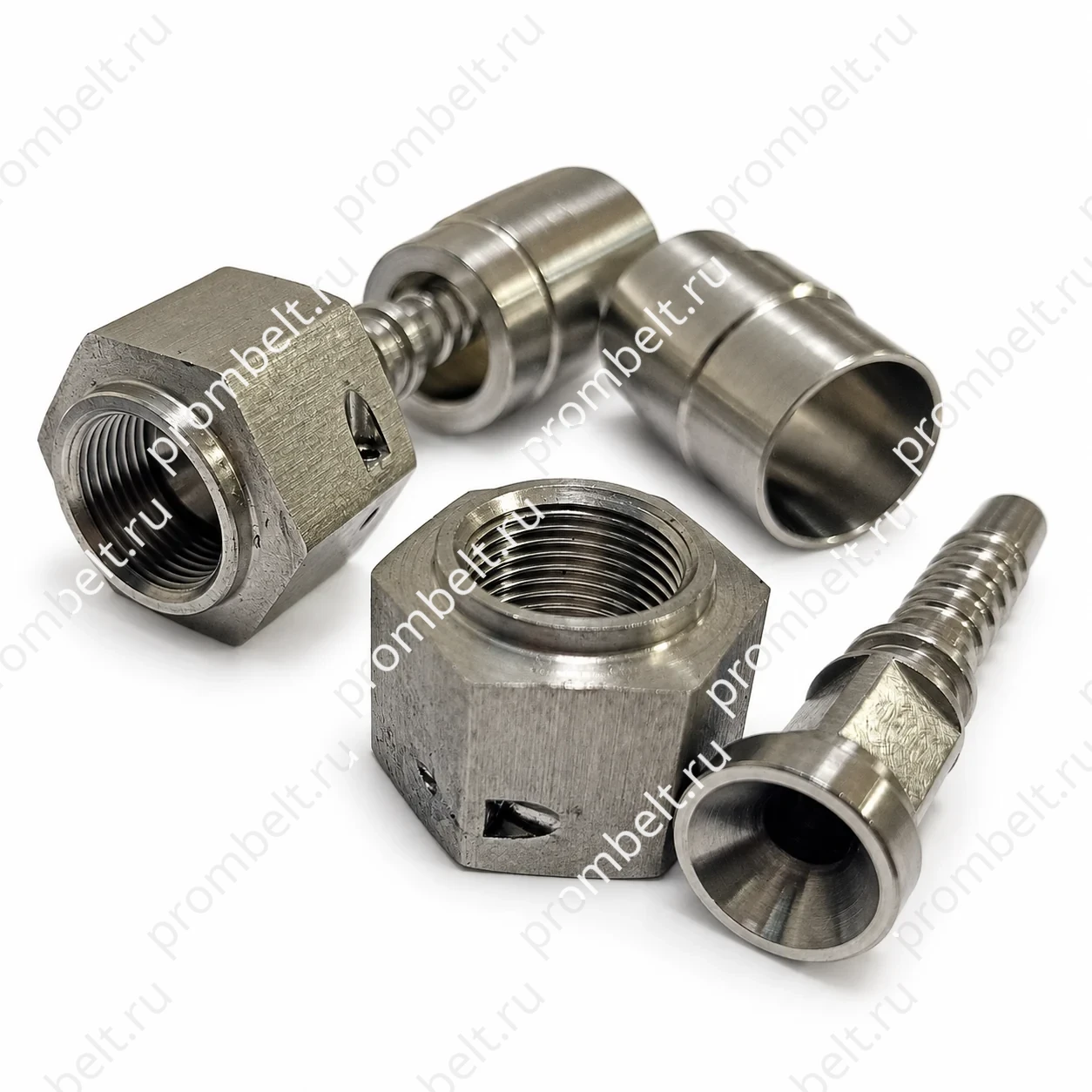

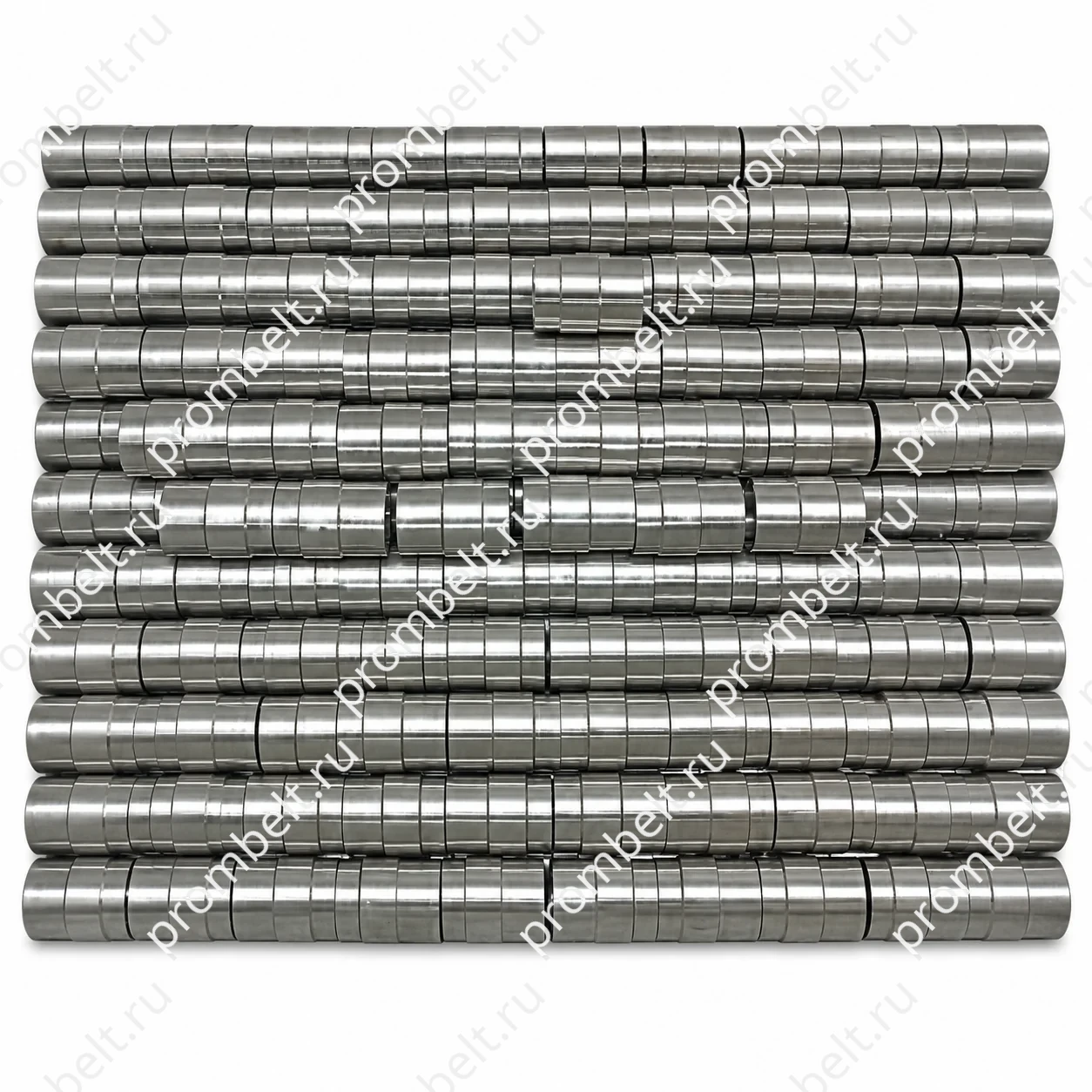

Гладкая или гофрированная трубка PTFE, оплётка, фитинги и обжимные муфты должны работать как одна сборка. Резьба BSP или JIC определяет подключение к оборудованию, но сама по себе не делает фитинг для резинового РВД совместимым с PTFE.
Марку стали арматуры, материал колец и прокладок, рабочую среду, температуру и давление согласовываем по спецификации. Возможно комбинированное исполнение: резьбовой фитинг с одной стороны и фланец с другой.
Пришлите обозначение рукава, чертёж или спецификацию и количество по каждой позиции. Достаточно готового документа: переносить его данные в опросный лист не нужно.

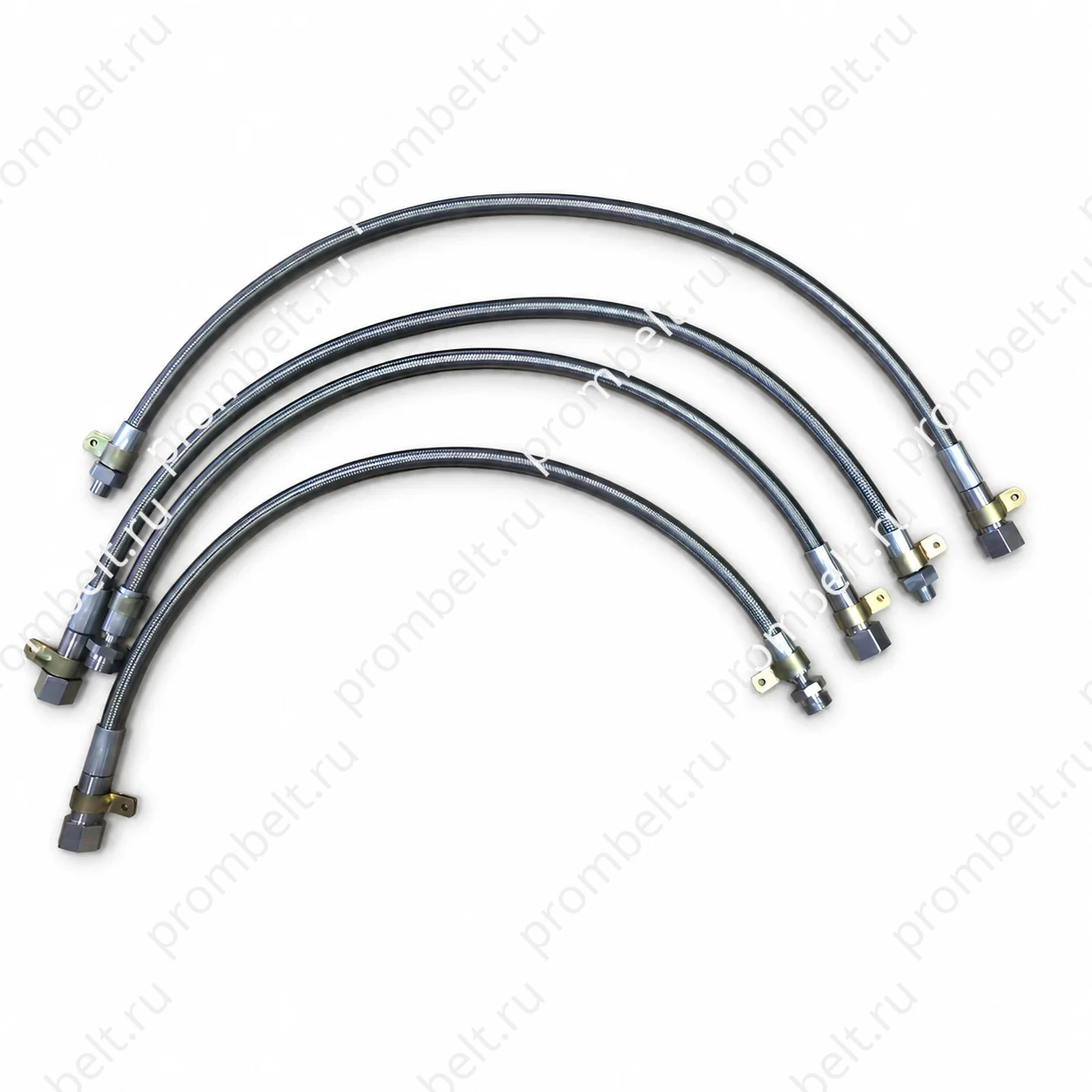

Стоимость зависит от диаметра и длины рукава, типов и размеров фитингов, материала арматуры и количества. Разные длины и исполнения укажите отдельными строками.
| Если документа нет | Данные для расчёта |
|---|---|
| Рукав | Внутренний диаметр, общая длина по окончаниям, гладкая или гофрированная трубка, если она уже задана. |
| Конец A | BSP, DKI, JIC или другой тип; размер резьбы, гайка/штуцер, уплотнение, прямое или угловое исполнение. |
| Конец B | Полное обозначение второго конца, даже если он отличается от первого только размером. |
| Материалы и рабочие условия | Марка стали арматуры, материал уплотнений, среда, температура, давление; вакуум, если он требуется. |
| Партия | Количество и город получения. |
Стандартная гарантия на рукава PTFE — 1 год.
