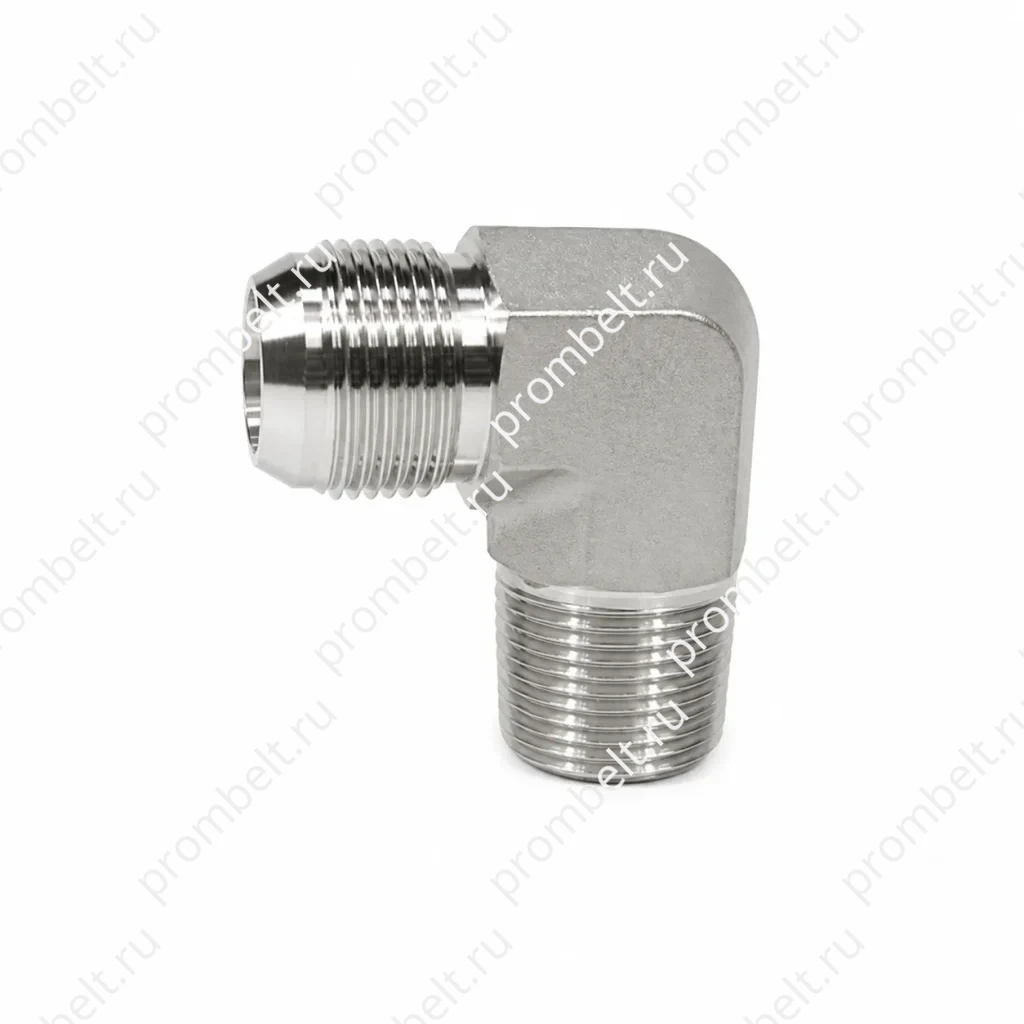

Угловой переходник 90° Q1ST9 BSPP с конусом 60° на BSPT, SS304/SS316/SS316Ti

Угловой переходник 90° серии Q1ST9 соединяет BSPP с уплотнением по конусу 60° и BSPT. Исполнение указано для резьбовых размеров от 1/4″ до 2″. Материалы: SS304, SS316, SS316Ti. Размерная таблица включает артикулы Q1ST9-02, Q1ST9-04, Q1ST9-06, Q1ST9-08, Q1ST9-12, Q1ST9-16, Q1ST9-20, Q1ST9-24 и Q1ST9-32.

Сторона 1 — BSPP с уплотнением по конусу 60°
Сторона 2 — BSPT

Технические данные

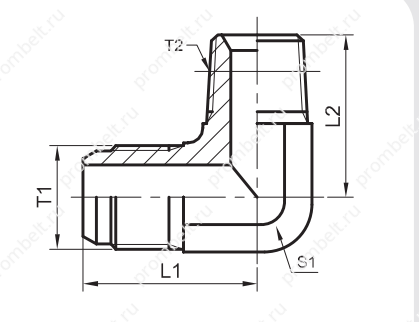

Схема и присоединительные размеры

Угловой переходник 90° серии Q1ST9 соединяет наружную резьбу BSPP с уплотнением по конусу 60° и наружную резьбу BSPT. Указанные материалы исполнения: SS304, SS316, SS316Ti. Диапазон резьбовых размеров в источнике: от 1/4″ до 2″.

Основные характеристики

Тип изделия	угловой переходник 90°
Серия	Q1ST9
Сторона 1	BSPP с уплотнением по конусу 60°
Сторона 2	BSPT
Материал	SS304, SS316, SS316Ti

Размеры

Артикул	T1 (G)	T2 (R)	L1	L2	S1, мм
Q1ST9-02	G1/8″ × 28	R1/8″ × 28	21.8	21	11
Q1ST9-04	G1/4″ × 19	R1/4″ × 19	25	26	14
Q1ST9-06	G3/8″ × 19	R3/8″ × 19	28	30	16
Q1ST9-08	G1/2″ × 14	R1/2″ × 14	32	36	22
Q1ST9-12	G3/4″ × 14	R3/4″ × 14	37	43	27
Q1ST9-16	G1″ × 11	R1″ × 11	42	50	33
Q1ST9-20	G1.1/4″ × 11	R1.1/4″ × 11	50	58	41
Q1ST9-24	G1.1/2″ × 11	R1.1/2″ × 11	52	63	48
Q1ST9-32	G2″ × 11	R2″ × 11	63	75	63

Справочная информация о резьбе BSP

BSP — британский стандарт трубной резьбы. Форма резьбы BSP распространена в Австралии и странах Содружества; обозначение основано на условном торговом размере, а не на фактическом диаметре.

Для заказа

Что указать в заявке

Тип и размеры обоих присоединений
Исполнение и угол
Материал
Количество
