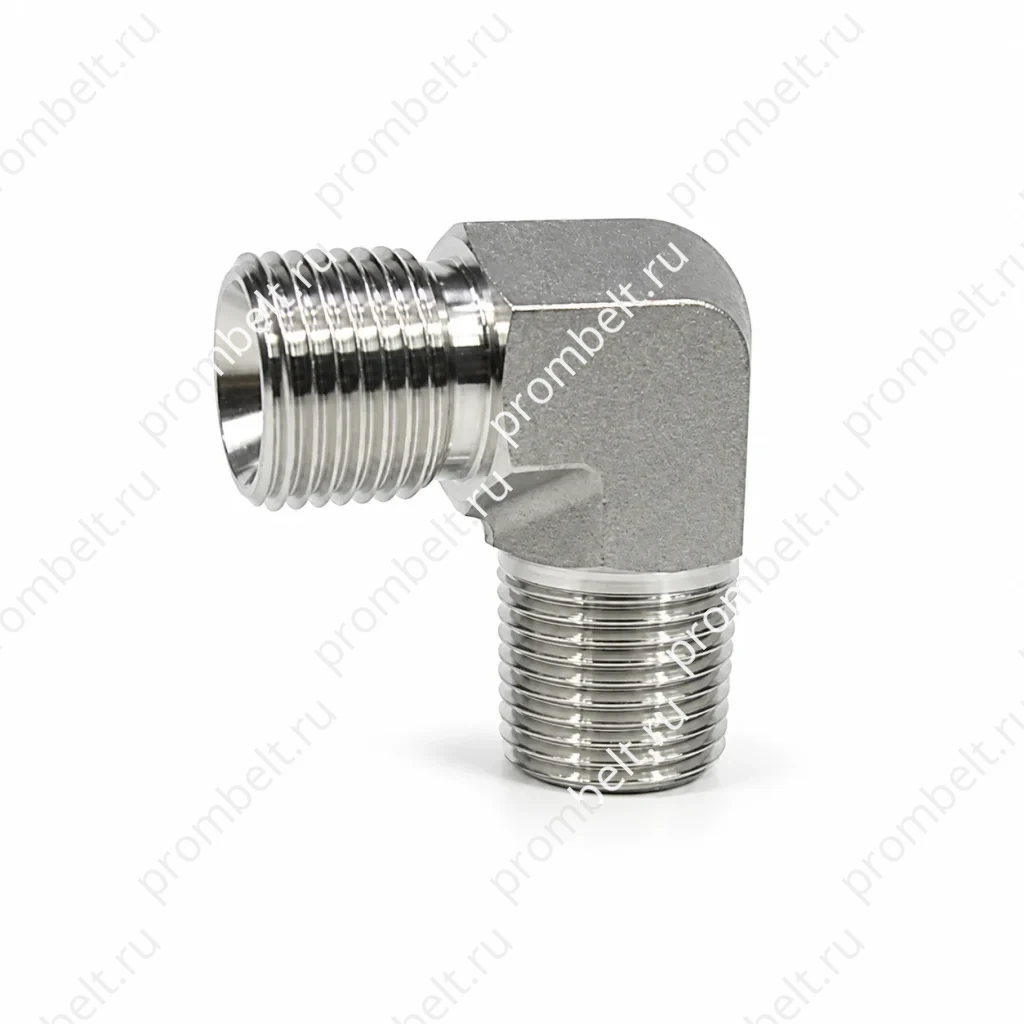

Угловой переходник 90° BSPP с конусом 60° на BSPT, серия Q1BT9
Угловой переходник 90° серии Q1BT9 предназначен для соединения BSPP с уплотнением по конусу 60° и BSPT. Для изделия указаны материалы SS304, SS316 и SS316Ti, а также соответствие стандартам BS, AS 1722.2 и ISO 228. Размерный ряд включает исполнения от Q1BT9-02 до Q1BT9-32 с резьбами G1/8″ × 28–G2″ × 11 и R1/8″ × 28–R2″ × 11.
- Резьба 1 — BSPP с уплотнением по конусу 60°
- Резьба 2 — BSPT
Технические данные

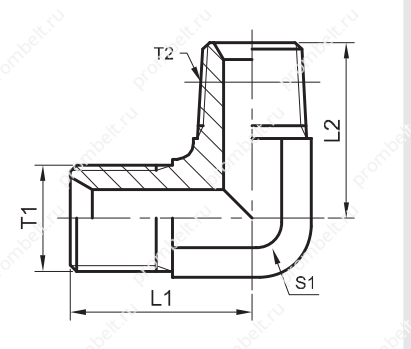

Схема и присоединительные размеры
Угловой переходник 90° серии Q1BT9 соединяет резьбу BSPP с уплотнением по конусу 60° и резьбу BSPT. Для изделия указано соответствие стандартам BS, AS 1722.2 и ISO 228.
Основные характеристики
| Тип изделия | угловой переходник 90° |
|---|---|
| Серия | Q1BT9 |
| Резьба 1 | BSPP с уплотнением по конусу 60° |
| Резьба 2 | BSPT |
| Материалы | SS304, SS316, SS316Ti |
| Стандарты | BS, AS 1722.2, ISO 228 |
Размеры серии Q1BT9
| Артикул | T1 (G) | T2 (R) | L1 | L2 | S1, мм |
|---|---|---|---|---|---|
| Q1BT9-02 | G1/8″ × 28 | R1/8″ × 28 | 20 | 21 | 11 |
| Q1BT9-04 | G1/4″ × 19 | R1/4″ × 19 | 24.5 | 25.5 | 14 |
| Q1BT9-06 | G3/8″ × 19 | R3/8″ × 19 | 27.5 | 28.5 | 16 |
| Q1BT9-08 | G1/2″ × 14 | R1/2″ × 14 | 34.5 | 36 | 22 |
| Q1BT9-12 | G3/4″ × 14 | R3/4″ × 14 | 40 | 43 | 27 |
| Q1BT9-16 | G1″ × 11 | R1″ × 11 | 46 | 50 | 33 |
| Q1BT9-20 | G1.1/4″ × 11 | R1.1/4″ × 11 | 52 | 59 | 41 |
| Q1BT9-24 | G1.1/2″ × 11 | R1.1/2″ × 11 | 57.5 | 62 | 48 |
| Q1BT9-32 | G2″ × 11 | R2″ × 11 | 67 | 75 | 63 |
Для заказа
Что указать в заявке
- Тип и размеры обоих присоединений
- Исполнение и угол
- Материал
- Количество
