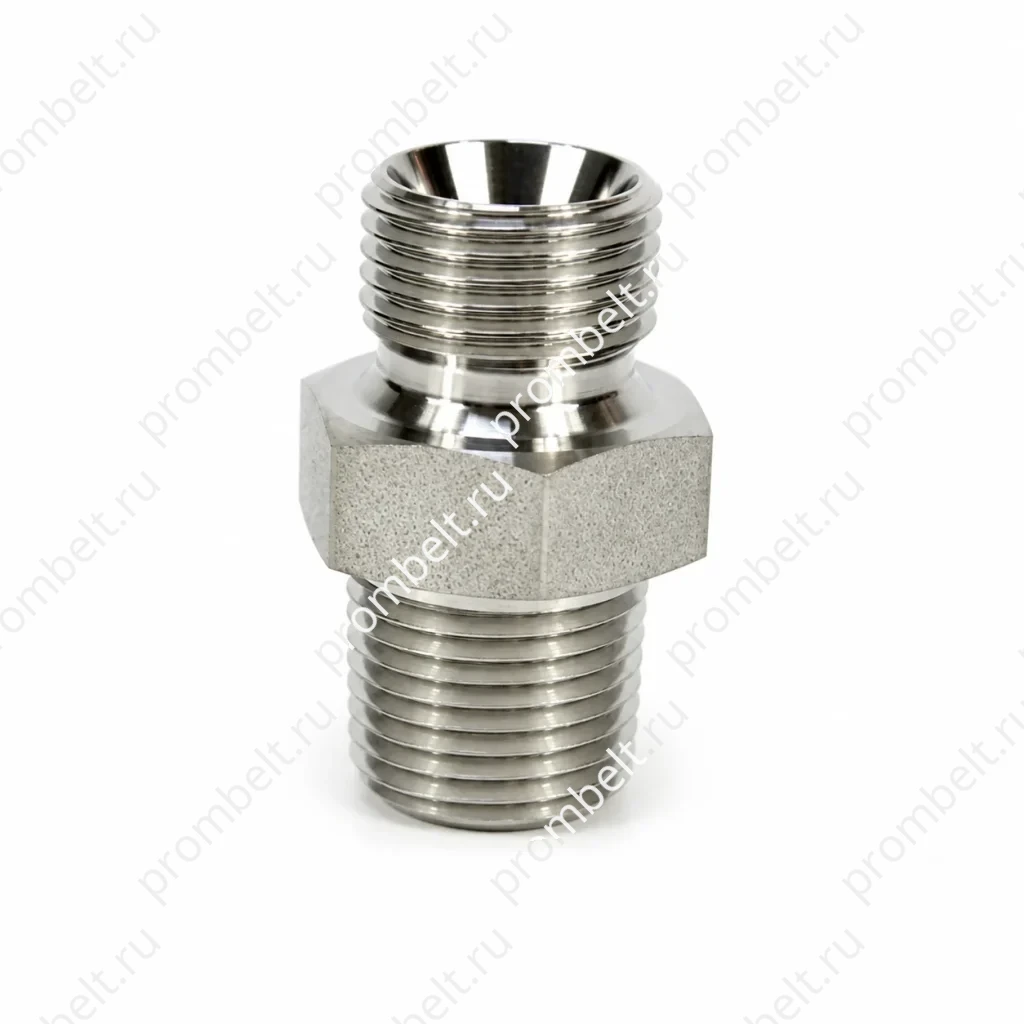

Прямой переходник серии Q1BT с BSPP 60° на BSPT, нержавеющая сталь SS304/SS316/SS316Ti

Прямой переходник серии Q1BT предназначен для соединения BSPP с уплотнением по конусу 60° и BSPT. Обе стороны указаны как наружные резьбы. Материалы исполнения: SS304, SS316 и SS316Ti. Для резьбы BSP в источнике указаны стандарты AS 1722.2 и ISO 228, а также соответствие BS. Размерный ряд включает артикулы Q1BT-02, Q1BT-04, Q1BT-06, Q1BT-08, Q1BT-12, Q1BT-16, Q1BT-20, Q1BT-24 и Q1BT-32.

  • Сторона 1 — BSPP, наружная резьба, уплотнение по конусу 60°
  • Сторона 2 — BSPT, наружная резьба

Технические данные

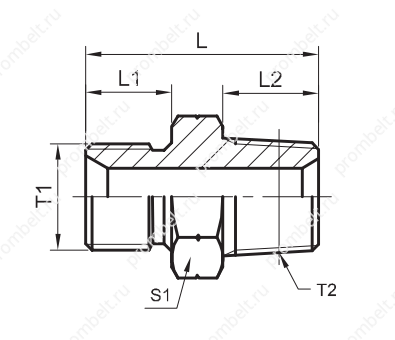

Схема и присоединительные размеры

Схема и присоединительные размеры — Прямой переходник серии Q1BT с BSPP 60° на BSPT, нержавеющая сталь SS304/SS316/SS316Ti
Обозначения присоединений и размеров

Прямой переходник серии Q1BT соединяет наружную резьбу BSPP с уплотнением по конусу 60° и наружную резьбу BSPT. Изделие указано для резьб BSP по AS 1722.2 и ISO 228, с соответствием стандартам BS.

Основные характеристики

Тип изделия прямой переходник
Серия Q1BT
Сторона 1 BSPP, наружная резьба, уплотнение по конусу 60°
Сторона 2 BSPT, наружная резьба
Материалы SS304, SS316, SS316Ti
Стандарты резьбы AS 1722.2, ISO 228

Размеры серии Q1BT

Артикул T1 (G) T2 (R) L L1 L2 S1
Q1BT-02 G1/8″ × 28 R1/8″ × 28 26 10 10 14
Q1BT-04 G1/4″ × 19 R1/4″ × 19 32 12 14.5 19
Q1BT-06 G3/8″ × 19 R3/8″ × 19 35.5 13.5 15 22
Q1BT-08 G1/2″ × 14 R1/2″ × 14 45 16 20 27
Q1BT-12 G3/4″ × 14 R3/4″ × 14 48.5 18.5 20 32
Q1BT-16 G1″ × 11 R1″ × 11 58 20.5 25.5 41
Q1BT-20 G1.1/4″ × 11 R1.1/4″ × 11 65 20.5 26.5 50
Q1BT-24 G1.1/2″ × 11 R1.1/2″ × 11 71 23 25 55
Q1BT-32 G2″ × 11 R2″ × 11 72.5 25.5 30 70

Для заказа

Что указать в заявке

  • Тип и размеры обоих присоединений
  • Исполнение и угол
  • Материал
  • Количество
