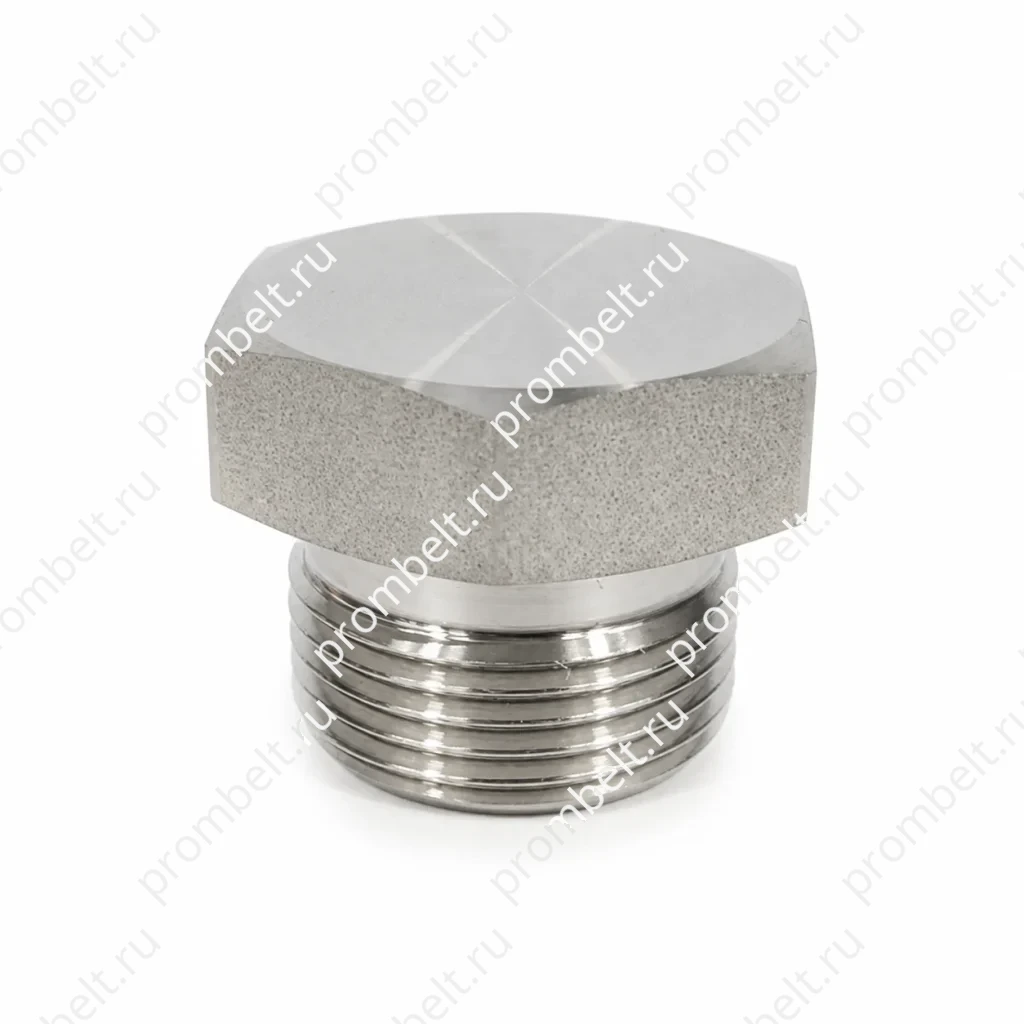

Резьбовая заглушка BSPP серии Q4B с наружной резьбой G и уплотнением 60°
Резьбовая заглушка BSPP серии Q4B выполнена с наружной резьбой G и рассчитана на уплотнение по конусу 60° или металлорезиновое уплотнение. Резьба BSP по AS 1722.2 и ISO 228, соответствие стандартам BS и материалы SS304, SS316, SS316Ti. Размерный ряд включает артикулы Q4B-02 - Q4B-32 с резьбами от G1/8″ × 28 до G2″ × 11 и параметрами L, L1, S1.
- Резьба — BSPP
- Сторона соединения — наружная резьба BSPP с уплотнением по конусу 60° или металлорезиновым уплотнением
Технические данные

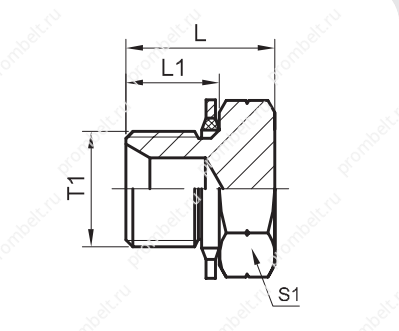

Схема и присоединительные размеры
Резьбовая заглушка BSPP серии Q4B с наружной резьбой G предназначена для соединения с уплотнением по конусу 60° или с металлорезиновым уплотнением. Резьба BSP указана по AS 1722.2 и ISO 228; также заявлено соответствие стандартам BS.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | резьбовая заглушка |
| Серия | Q4B |
| Резьба | BSPP |
| Сторона соединения | наружная резьба BSPP с уплотнением по конусу 60° или металлорезиновым уплотнением |
| Стандарты резьбы | AS 1722.2, ISO 228 |
| Материалы | SS304, SS316, SS316Ti |
Размеры серии Q4B
| Артикул | Резьба T1 (G) | L | L1 | S1 |
|---|---|---|---|---|
| Q4B-02 | G1/8″ × 28 | 16 | 10 | 14 |
| Q4B-04 | G1/4″ × 19 | 18 | 12 | 19 |
| Q4B-06 | G3/8″ × 19 | 21.5 | 13.5 | 22 |
| Q4B-08 | G1/2″ × 14 | 26 | 16 | 27 |
| Q4B-10 | G5/8″ × 14 | 27.5 | 17.5 | 30 |
| Q4B-12 | G3/4″ × 14 | 29.5 | 18.5 | 32 |
| Q4B-16 | G1″ × 11 | 34 | 20.5 | 41 |
| Q4B-20 | G1.1/4″ × 11 | 37.5 | 20.5 | 50 |
| Q4B-24 | G1.1/2″ × 11 | 40 | 23 | 55 |
| Q4B-32 | G2″ × 11 | 43.5 | 25.5 | 70 |
Для заказа
Что указать в заявке
- Типоразмер или артикул
- Размеры присоединений
- Материал
- Количество
