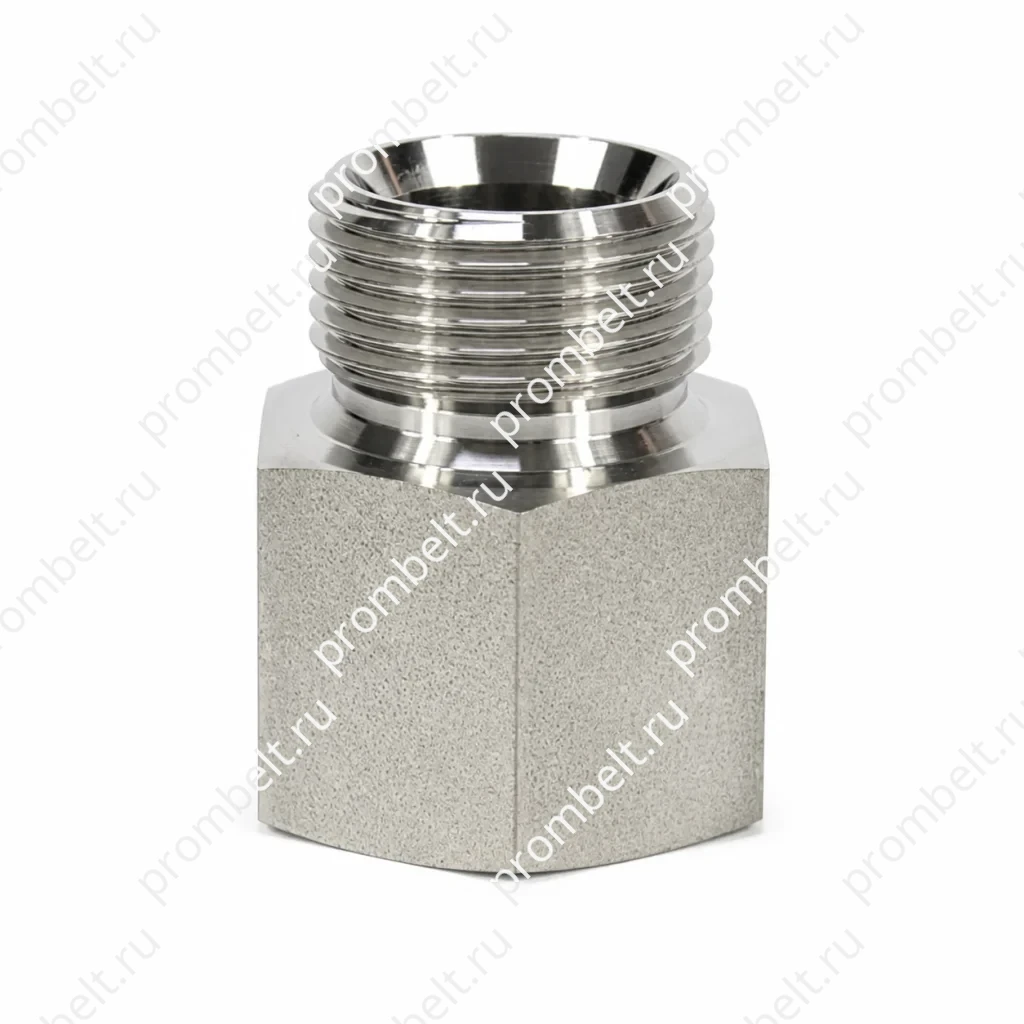

Переходник BSPP с наружной резьбой и конусом 60° на BSPT с внутренней резьбой, серия Q5BT

Переходник серии Q5BT соединяет BSPP с наружной резьбой G и уплотнением по конусу 60° со стороной BSPT с внутренней резьбой Rc. Изделие указано как редуктор по стандартам BS. Материалы: SS304, SS316, SS316L и SS316Ti. Размерный ряд включает исполнения Q5BT-04, Q5BT-06, Q5BT-08, Q5BT-12, Q5BT-16, Q5BT-20 и Q5BT-24.

Тип изделия — переходник-редуктор
Сторона 1 — BSPP, наружная резьба G, уплотнение по конусу 60°
Сторона 2 — BSPT, внутренняя резьба Rc

Технические данные

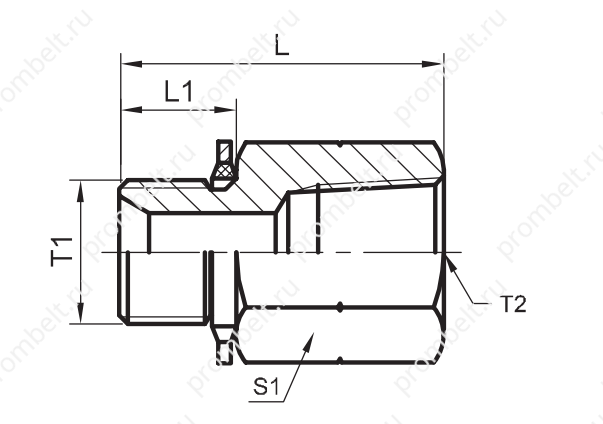

Схема и присоединительные размеры

Переходник серии Q5BT соединяет сторону BSPP с наружной резьбой G и уплотнением по конусу 60° со стороной BSPT с внутренней резьбой Rc. В источнике изделие указано как тип редуктора, соответствующий стандартам BS.

Основные характеристики

Тип изделия	переходник-редуктор
Серия	Q5BT
Сторона 1	BSPP, наружная резьба G, уплотнение по конусу 60°
Сторона 2	BSPT, внутренняя резьба Rc
Материалы	SS304, SS316, SS316L, SS316Ti
Стандарт	BS

Размеры серии Q5BT

Артикул	T1, резьба G	T2, резьба Rc	L	L1	S1
Q5BT-04	G1/4″×19	Rc1/4″×19	33.5	12	19
Q5BT-06	G3/8″×19	Rc3/8″×19	34	13.5	22
Q5BT-08	G1/2″×14	Rc1/2″×14	45	16	27
Q5BT-12	G3/4″×14	Rc3/4″×14	49	18.5	36
Q5BT-16	G1″×11	Rc1″×11	57	20.5	41
Q5BT-20	G1.1/4″×11	Rc1.1/4″×11	58.5	20.5	50
Q5BT-24	G1.1/2″×11	Rc1.1/2″×11	61	23	55

Резьбовая совместимость

В источнике указано, что наружная коническая резьба BSPT соединяется с внутренней конической резьбой BSPT или внутренней параллельной резьбой BSPP. Также указано, что соединение BSPT похоже на NPTF, но не взаимозаменяемо с ним: шаг резьбы в большинстве случаев отличается, а угол резьбы составляет 55° вместо 60° у NPTF.
